什么是光开光?它有什么作用?

[来源:纤亿通]  [日期:2021-12-24]  [点击数:2082]

开关我们大家都很熟悉,每天抬头不见低头见在各个角落里,只是不知道大家是否对光开关很熟悉呢,今天就让我们给大家普及一下光开关的知识吧!



什么是光开关

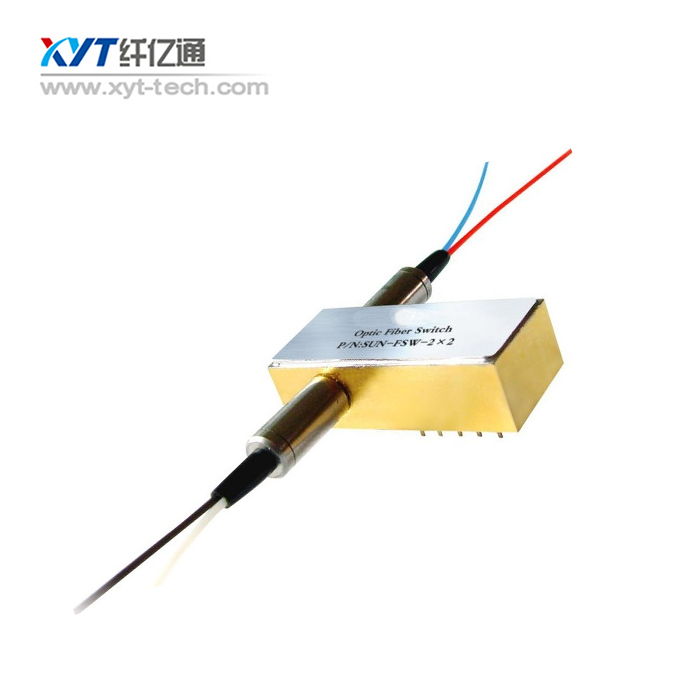

光开关是一种光路转换器件。在光纤传输系统,光开关用于多重监视器,LAN,多光源,探测器和保护以太网的转换。在光纤测试系统,用于光纤,光纤设备测试和网络测试,光纤传感多点监测系统。


光开关是一种具有一个或多个可选的传输端口的光学器件,其作用是对光传输线路或集成光路中的光信号进行物理切换或逻辑操作。光开关从制造工艺来分类,可分成机械式,微光机电MEMS系统方式开关和其他方式开关。前两种光开关是目前最成熟,市场应用最多的产品,最后一类可细分为液晶式光开关、电光式光开关、热光式光开关、声光式光开关。


它的工作原理是什么?


①机械式光开关移动光纤式光开关移动反射镜式光开关以上两种体积大,难实现集成化的开关网络。近年正大力发展一种集成的微机电系统(MEMS)开关,在硅片上用微加工技术做出大量可移动的微型镜片构成的开关阵列。用16个移动反射镜光开关构成的两组44MEMS开关阵列。

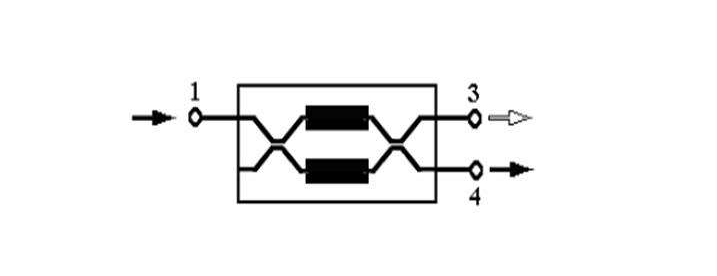

②电光开关电光开关的原理一般是利用材料的电光效应或电吸收效应,在电场作用下改变材料的折射率和光的相位,再利用光的干涉或偏振等使光强突变或光路转变。电光开关一般利用泡克耳斯(Pockels)效应,即折射率n随光场E而变化的电光效应。折射率变化与光场的变化关系为:而光波传输距离L相应的相位变化为:定向耦合型光开关定向耦合器中两耦合波导光功率周期性相互转换定向耦合器的开关特性M-Z型干涉仪光开关波导型M-Z干涉仪是一种广泛应用的光开关。它由两个3dB耦合器级联而成。


它被应用在什么地方?



光开关(OpticalSwitch,OS)是一种具有一个或多个可选择的传输窗口,可对光传输线路或集成光路中的光信号进行相互转换或逻辑操作的器件。光开关基本的形式是2X2即入端和出端各有两条光纤,可以完成两种连接状态,平行连接和交叉连接,较大型的空分光交换单元可由基本的2X2光开关以及相应的1X2光开关级联、组合构成。

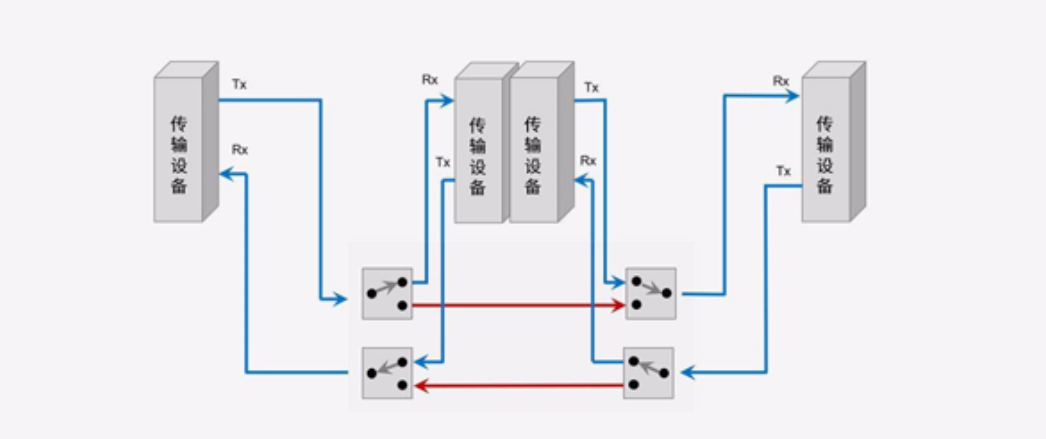

光开关在光网络中起到十分重要的作用,在波分复用(WavelengthDivisionMultiplexing,WDM)传输系统中,光开关可用于波长适配、再生和时钟提取,在光时分复用(OpticalTimeDivisionMultiplex,OTDM)系统中,光开关可用于解复用;在全光交换系统中,光开关是光交叉连接(OpticalCross-connect,OXC)的关键器件,也是波长变换的重要器件。根据光开关的输入和输出端口数,可分为1×1、1×2、1×N、2×2、2×N、M×N等多种,它们在不同场合中有不同用途。其应用范围主要有:光网络的保护倒换系统,光纤测试中的光源控制、网络性能的实时监控系统、光器件的测试、构建OXC设备的交换核心,光插/分复用、光学测试、光传感系统等。


深圳纤亿通科技有限公司是一家集研发、生产、销售为一体的光通信无源器件高新技术企业,全方位的为客户提供高品质的光通信无源产品。如果您有需求或疑惑可联系我们,纤亿通科技竭诚为您服务。联系电话0755-27524036
