光纤环形器是一种多端口非互易光学器件，信号传输方向是不可逆的，光只能沿一个方向传播，从而可实现单根光纤上的双向光信号传输。光信号虽然可重定向方向但必须沿着一个方向按顺序通过端口，比如光信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。
由于其隔离性高，插入损耗小， 产品广泛用在光纤激光器、分插复用器、双向泵浦系统、色散补偿装置、光纤传感、科学科研等领域 。
三环器的应用原理如下图，将信号从端口1输入，那么会从端口2输出；如果将信号从端口2输入，广汇从端口3输出，纤亿通的光纤环形器输出损耗都很小。当光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。

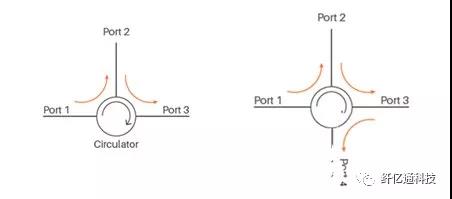

光纤环形器可按端口数量来分，也可按偏振相关与否来分。按端口可分为3端口，4端口。

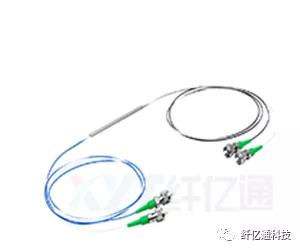

纤亿通科技 ---3端口 ：
纤亿通科技---4端口：
按偏振来分为保偏型环形器（PM）和偏振无关型环形器（PI）。
保偏光纤环形器一般应用于保偏领域，如40Gbps高速系统或拉曼泵浦应用，双程放大器和 色散补偿器（DCM）。
偏振无关型光纤环形器和光纤光栅、其他反射式器件一起，被广泛用于粗波分复用（DWDM）系统、高速系统和双向通信系统。
光纤环形器通常应用于无源光网络，（波分复用）WDM网络，偏振模色散，色散补偿，光分插模块（OADM），光放大器，光时域反射仪（OTDR） ）和光纤传感应用等。
光纤环形器的应用有几种

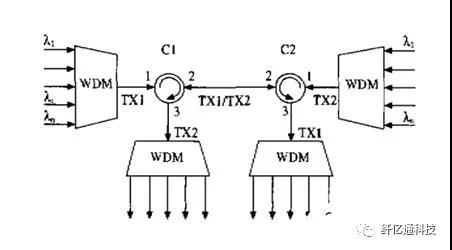

图1 光环形器在传输系统中的基本应用结构

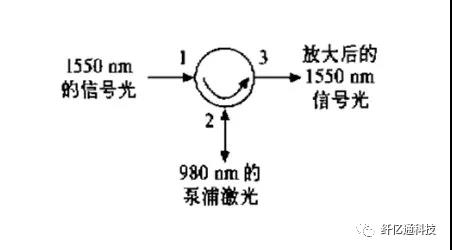

图2 光环形器在EDFA泵浦中的应用

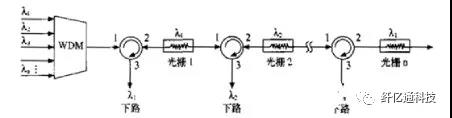

图3 光环形器和光纤光栅组成的DWM解复用结构

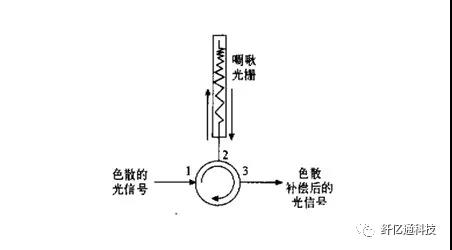

图4 光环形器在色散补偿中的应用
根据相关数据预测，5G施工期（2019-2025），5G宏基站的数量将是4G的1.3-1.5倍，将于2025年达到500万站，国内5G基线循环市场空间预计将达到115亿元，山顶市场为30亿元。光环形器是先进光网络DWDM中的重要装置。随着基站的显着增加，循环者还将拥有巨大的市场空间，市场研究公司的电子卡最近发布了预测，2014年全球光纤圆形电表市场将达到2.445。1亿美元，2013年增加了1027.4亿美元。
可以看到，未来一段时间内，电信应用将仍是光纤环形器的主要市场。此外，光纤环形器还用在研发、传感、测试设备、石油和天然气等其他特殊应用领域。
对于光环形器的市场纤亿通提供定制化三端口、四端口、不同功率、不同波长的光纤环形器。拥有20年OEM／ODM制造经验，生产工艺成熟，具备完善的生产、检测自动化设备，可为客户提供优质的光器件产品。
