纤亿通-了解光模块

[来源:纤亿通-漆工]  [日期:2021-01-07]  [点击数:72]

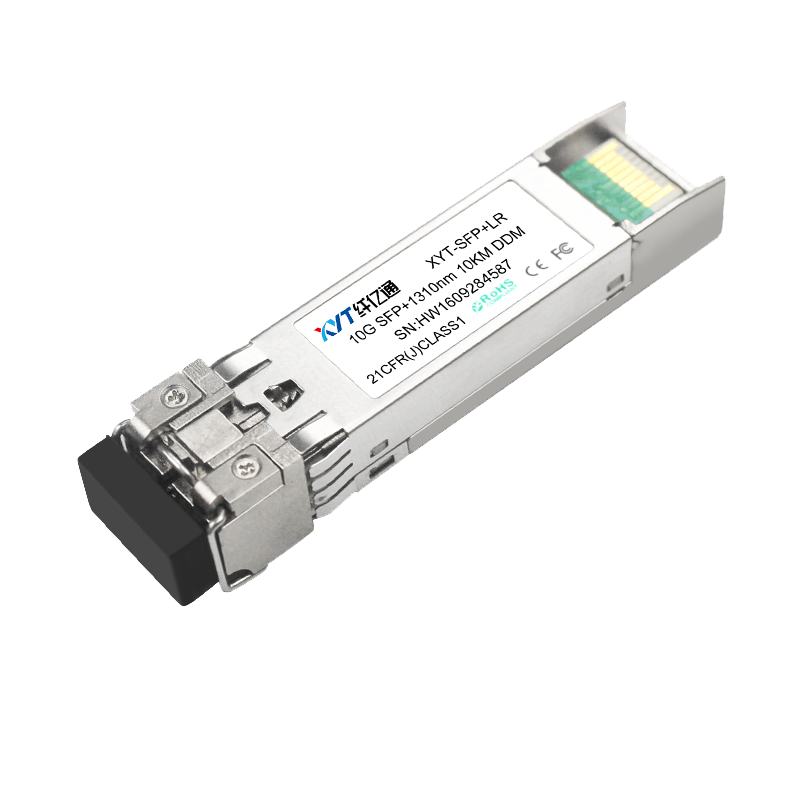

一、组成:


由光电子器件Tosa、Rosa、功能电路(PCB)和光接口等组成.;


二、作用:


实现光电功能的转换,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号;


三、光模块分类:

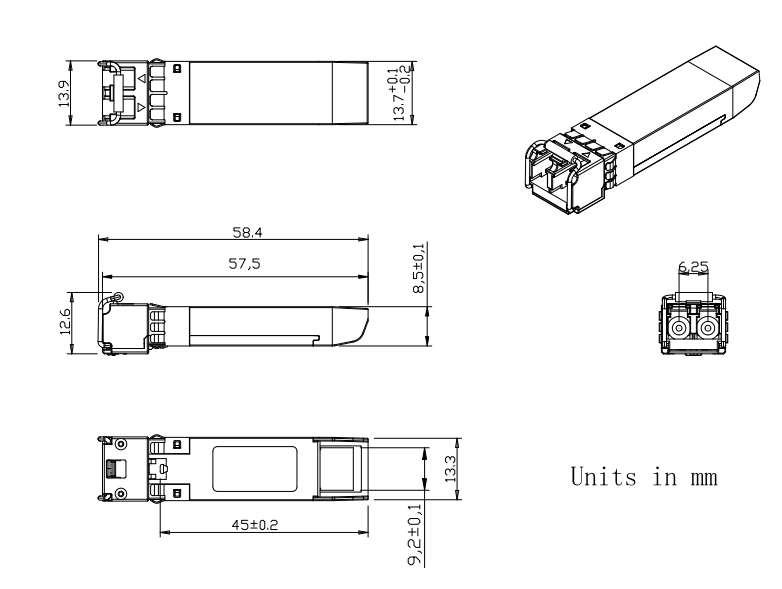

1. 按照封装类型:1*9、SFF、SFP、SFP+、X2、XENPAK、CFP、CFP2、CFP4、GBIC、Copper、XFP、QSFP、Cable等

2. 按照应用技术分类:普通双纤双向,两个光纤插孔;单纤模块BIDI、WDM,单纤双向,只有一个光纤插孔,节省光纤资源;CWDM模块,1270-1610nm 27CH~61CH每一个通道间隔20nm±3nm;DWDM模块,100GHZ通道间隔0.8nm,50GHZ通道间隔0.4nm,200GHZ通道间隔1.6nm;

3. 按照光纤类型分类:单模光模块1310nm、1550nm、CWDM、DWDM使用单模光纤9/125μm,多模光模块850nm可见光模块使用50/125μm、62.5/125μm多模光纤;

四、光模块的主要参数:


1. 速率:155M、1.25G、2.5G、4.25G、10G、40G、100G、200G、400G、800G等;

2. 波长:850nm、1310nm、1550nm、1490nm、CWDM、DWDM等;

3. 温度:商业级0~70℃、工业级-40~85℃;

4. 接口:LC、SC、MPO、RJ45;

5. 传输距离:150M,300M,550M,2KM,10KM,20KM,40KM,80KM,120KM...

6. DDM:数字诊断功能

7. TX:发射光功率

8. RX:接收灵敏度

其它:

1.TX发射激光器类型:FP:法布里-珀罗激光器  DFB:分布反馈激光器  VCSEL:垂直腔表面发射激光器  EML:电吸收调制激光器

2.波长跟距离之间的关系:850nm-550-300/150m 1310nm:2-40km 1550nm:40-150km

3.Tx发射端/Rx接收端,Tx是固定值,Rx接受是一个范围值,例如:CWDM 1.25g 1270nm 40km.其1270指的就是TX波长 ,RX可接收波长范围1270-1610nm
