OLP光路保护,主备路由切换业务不终断

[来源:纤亿通-覃生]  [日期:2020-12-11]  [点击数:278]

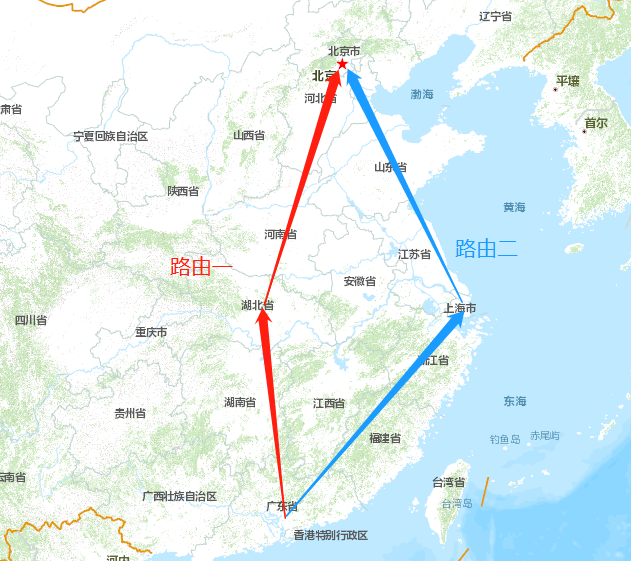

1、光传输中什么是双路由?


双路由就是两条不同的光缆从A机房到B机房选择一条传输,当一条路出现故障、自然灾害时,就会选择另一条路传输。比如A机房在广州,B机房在北京,路由一为广州-武汉-北京,路由二为广州-上海-北京,光缆就相当于水管,一般情况下我可以从广州出发到武汉再到北京,当这条路出现问题,比如水管断了,这个时候我就走路由二,给予路由一充分的维修时间。


2、OLP是什么?

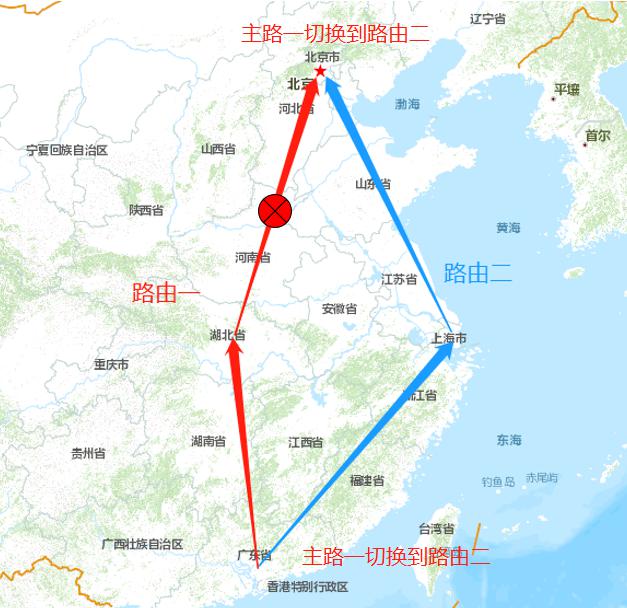

OLP即光纤光纤线路自动切换保护装置,如果光缆比做水管,水是数据流量,那么OLP就相当于一对阀门,您即可以手动切换流向,也能让它自动切换保护。简单来说就是先设一个优先的路由,比如路由一距离就短为主路,路由二距离长,不常用作为备路,当路由一发生不可控的灾难、老化或者人为损坏时,两端的OLP能在25ms内快速切换到备路,保持数据流量的稳定连续性。

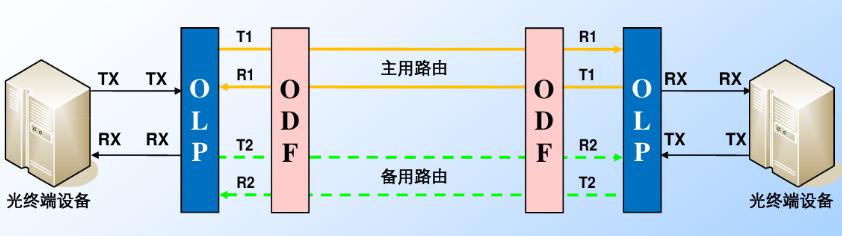

3、OLP的应用位置


OLP前端对接要保护的数据,在出站点光纤之前,后端对光纤线路进行保护。即在出站点之前能切换至不同的管道,管道即是主备光缆。

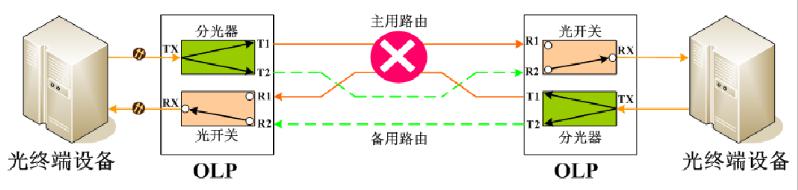

4、1+1光保护


1+1光保护方式采用双发选收,内部采用1分2,50比50分光比分别进入到主备线路工作采用光开关加分光器结构,同时对主备线路进行光功率监测,光缆质量严重下降即开始进行倒换备份机制。

功能特点


1.一对系统损耗≤5dB

2.光纤质量实时监控

3.切换时间≤25ms

4.纤损读数监控

5.双发选收,热备份

6.支持Web、SNMP网管

7.双向通信,配合WDM系统可保护多个业务

8.透明传输,与数据类型、模式、复用无关

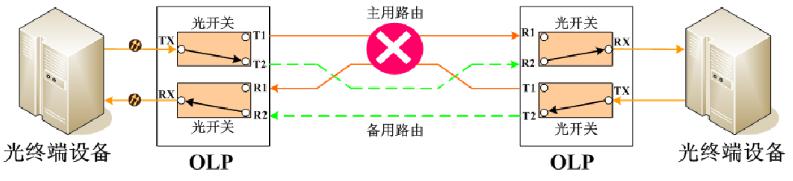

5、1:1光保护






1:1光保护采用选发选收,发送端使用一个光开关,在接收端也使用一个光开关,主路发生故障,两端光开关实现同时同步切换。



1.一对系统损耗≤3dB

2.光纤质量实时监控

3.切换时间≤30ms

4.纤损读数监控

5.双发选收,热备份

6.支持Web、SNMP网管

7.双向通信,配合WDM系统可保护多个业务

8.透明传输,与数据类型、模式、复用无关


6、OLP网管系统


1.告警功能,实时对主备线路功率阈值及切换告警记录、声音告警、邮件告警。


2.拓扑功能,在网管系统中显示设备分布拓扑状态。


3.日志记录系统操作事件。


4.远程调试设备切换功能。


5.对数据进行定时收集统计,历史事件查询。
