纤亿通大带宽波分复用传输系统

[来源:纤亿通-先纤]  [日期:2020-09-27]  [点击数:164]

深圳纤亿通科技集团以光波分复用技术为基础,开发出具有跨时代意义的光传输系统,全系统支持数据纯透明传输,支持点对点或多点传输如20G,40G、80G、160G、480G、1.6T、4T、10T等带宽定制解决方案。支持光线路保护,设备级冗余保护等安全系统。

光波分复用(WDM,Wavelength Division Multiplexing)技术是在一根光纤中同时传输多个波长光信号的一项技术。其基本原理是在发送端将不同波长的光信号组合起来(复用),并耦合到光缆线路上的用一根光纤中进行传输,在接收端又将组合波长的光信号分开(解复用),并作进一步处理,恢复出原信号送人不同的终端,因此将此项技术称为光波长分割复用,简称光波分复用技术。

(一)光波分复用系统的组成:

1) 光合波器(MUX):把多个波长复用到一根光纤里传输。

2) 光解波器(DEMUX):把多个波长分用到各根光纤中,使信道分离。

3) 光功率放大器(BA):可补偿光复用器的损耗,提高入纤功率。

4) 光线路放大器(LA):补偿光纤损耗。

5) 光前置放大器(PA):提高接收光功率值,提高接收机灵敏度。

6) 光色散补偿器(DCM):远距离传输时提供色散补偿。

7) 光接口转换器(OTU):把常规的业务光信号转换成适合DWDM传输的信号。

8) 监控信道(OSC):专门传送监控系统的信道。

9) 光纤拉曼放大器(RA):主要用于低噪声,长跨距或高速率光纤传输系统,利用传输光纤作为增益介质形成分布式放大,有效降低系统噪声,可与本公司EDFA 产品组合使用得到最佳的增益与噪声指标。

10) 前向纠错FEC设备:

该设备集成FEC(前向纠错)编码和解码功能,是一台具有FEC 编码和解码功能的双向转发设备,专门用于SDH STM-64 光传输系统。

(二)波分复用的两种技术介绍

1) DWDM技术简介

WDM和DWDM是在不同发展时期对WDM系统的称呼。在20世纪80年代初,人们想到并首先采用的是在光纤的两个低损耗窗口1310nm窗口和1550nm窗口各传送1路光波长信号,也就是1310nm、1550nm两波分的WDM系统。随着1550nm窗口EDFA的商用化,WDM系统的相邻波长间隔变得很窄(一般小于1.6nm),且工作在一个窗口内,共享EDFA光放大器。为了区别于传统的WDM系统,人们称这种波长间隔更紧密的WDM系统为密集波分复用系统。所谓密集,是指相邻波长间隔而言,过去WDM系统是几十纳米的波长间隔,现在的波长间隔只有0.4~2nm。密集波分复用技术其实是波分复用的一种具体表现形式。如果不特指1310nm、1550nm的两波分WDM系统外,人们谈论的WDM系统就是DWDM系统。

实现光波分复用和传输的设备种类很多,各个功能模块都有多种实现方法,具体采用何种设备应根据现场条件和系统性能的侧重点来决定。总体上看,在DWDM系统当中有光发送/接收器、波分复用器、光放大器、光色散补偿器、光监控信道和光纤六个模块。

光纤的非线性效应是影响WDM传输系统性能的主要因素。光纤的非线性效应主要与光功率密度、信道间隔和光纤的色散等因素密切相关;光功率密度越大、信道间隔越小,光纤的非线性效应就越严重;色散与各种非线性效应之间的关系比较复杂,其中四波混频随色散接近零而显着增加。随着WDM技术的不断发展,光纤中传输的信道数越来越多,信道间距越来越小,传输功率越来越大,因而光纤的非线性效应对DWDM传输系统性能的影响也越来越大。

克服非线性效应的主要方法是改进光纤的性能,如增加光纤的有效传光面积,以减小光功率密度;在工作波段保留一定量的色散,以减小四波混频效应;减小光纤的色散斜率,以扩大DWDM系统的工作波长范围,增加波长间隔;同时,还应尽量减小光纤的偏振模色散,以及在减小四波混频效应的基础上尽量减小光纤工作波段上的色散,以适应单信道速率的不断提高。

DWDM复用系统中的光源应具有以下4点要求:

①波长范围很宽;

②尽可能多的信道数;

③每信道波长的光谱宽度应尽可能窄;

④各信道波长及其间隔应高度稳定。

因此,在波分复用系统中使用的激光光源,几乎都是分布反馈激光器(DFB-LD),而且目前多为量子阱DFB激光器。

随着科学技术的发展与进步,用在波分复用系统中的光源除了分立的DFB-LD、可调谐激光器、面发射激光器外,还有两种形式。其一是激光二极管的阵列,或是阵列的激光器与电子器件的集成,实际是光电集成回路(OEIC),与分立的DFB-LD相比,这种激光器在技术上前进了一大步,它体积缩小、功耗降低、可靠性高,应用上简单、方便。另一种新的光源——超连续光源。确切地说应该是限幅光谱超连续光源(Spectrum Sliced SupercontinuumSource)。研究表明,当具有很高峰值功率的短脉冲注入光纤时,由于非线性传播会在光纤中产生超连续(SC)宽光谱,它能限幅成为许多波长,并适合于作波分复用的光源,这就是所谓的限幅光谱超连续光源。

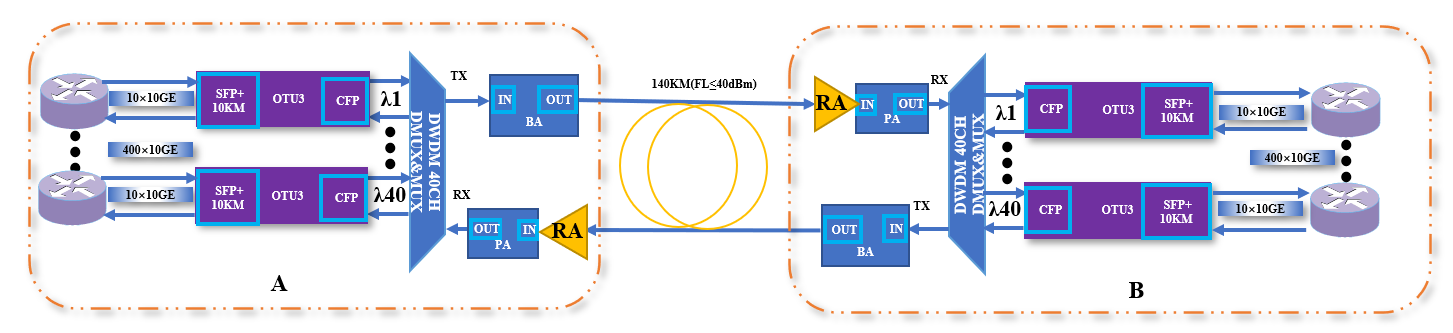

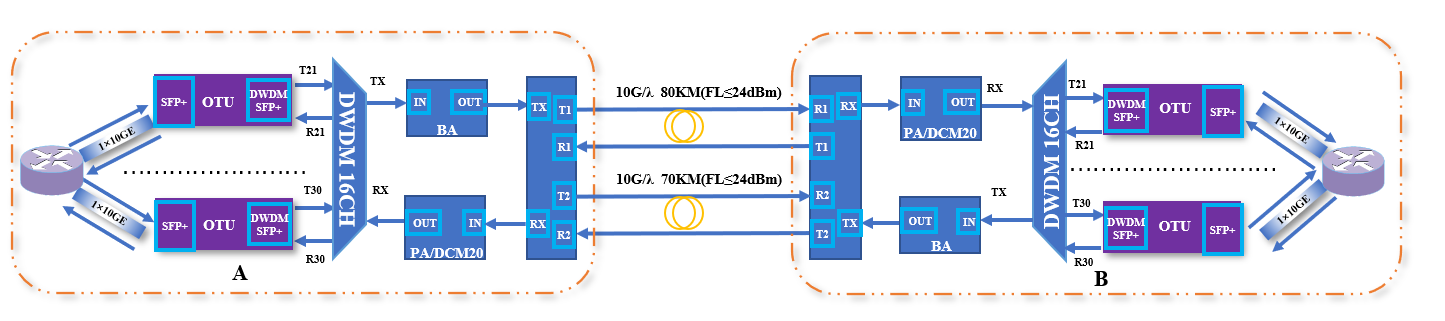

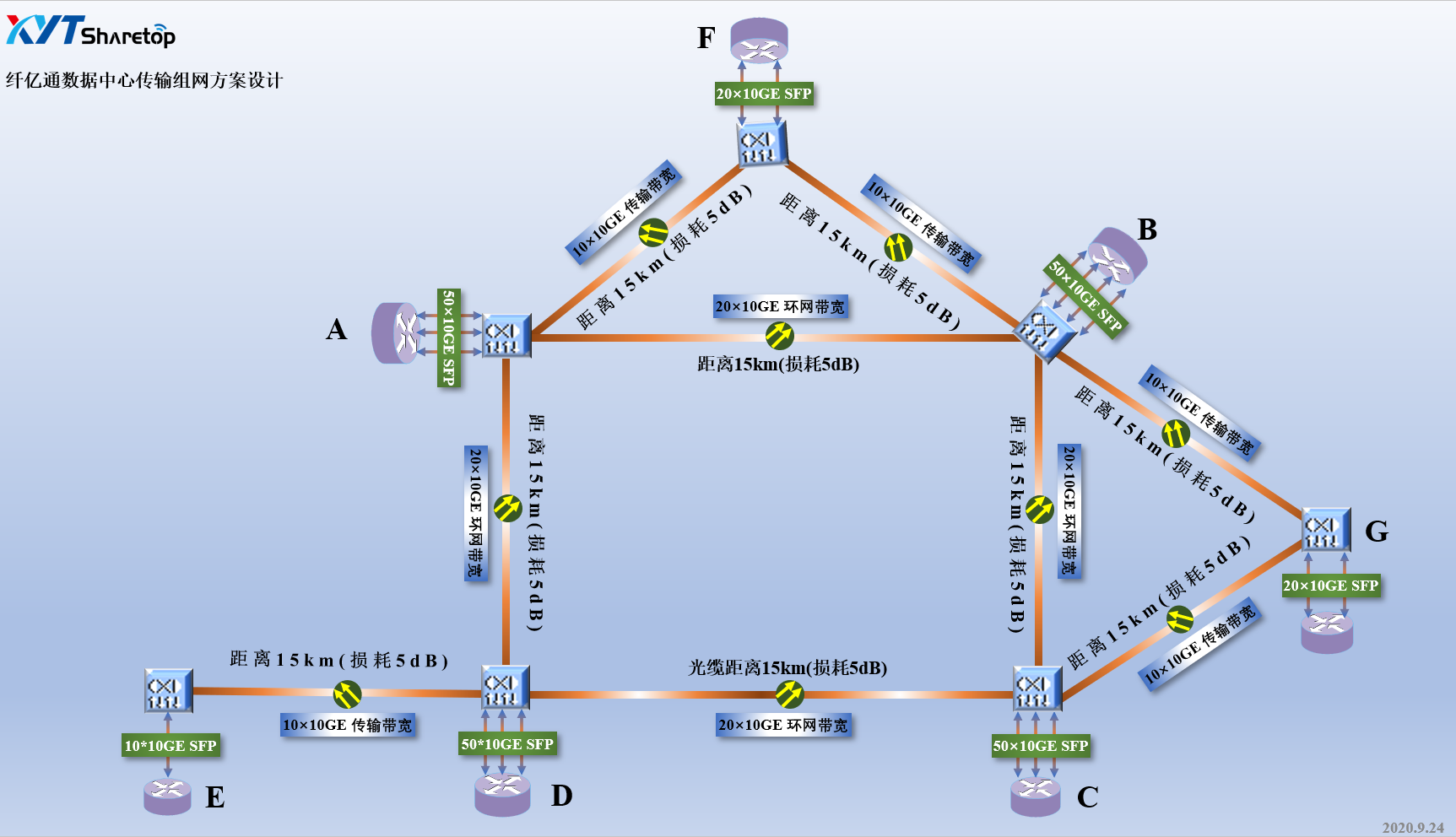

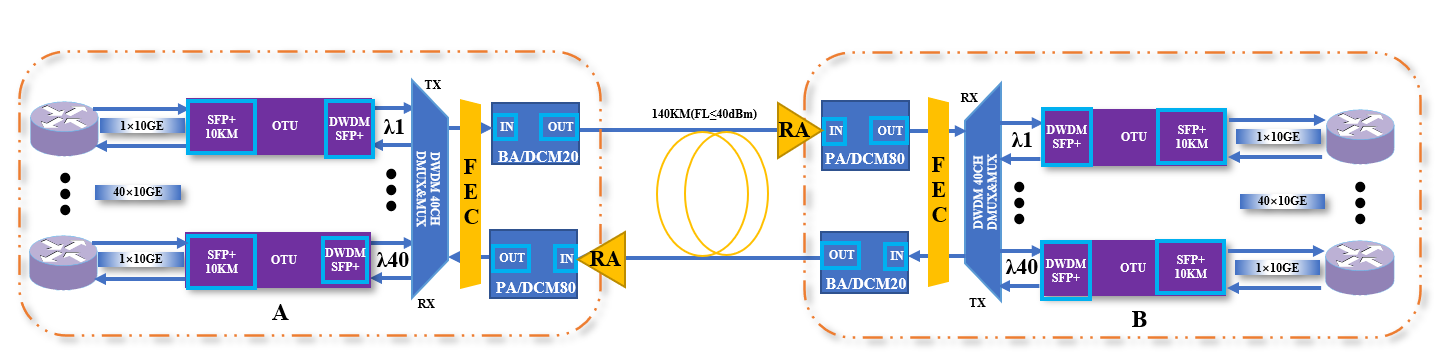

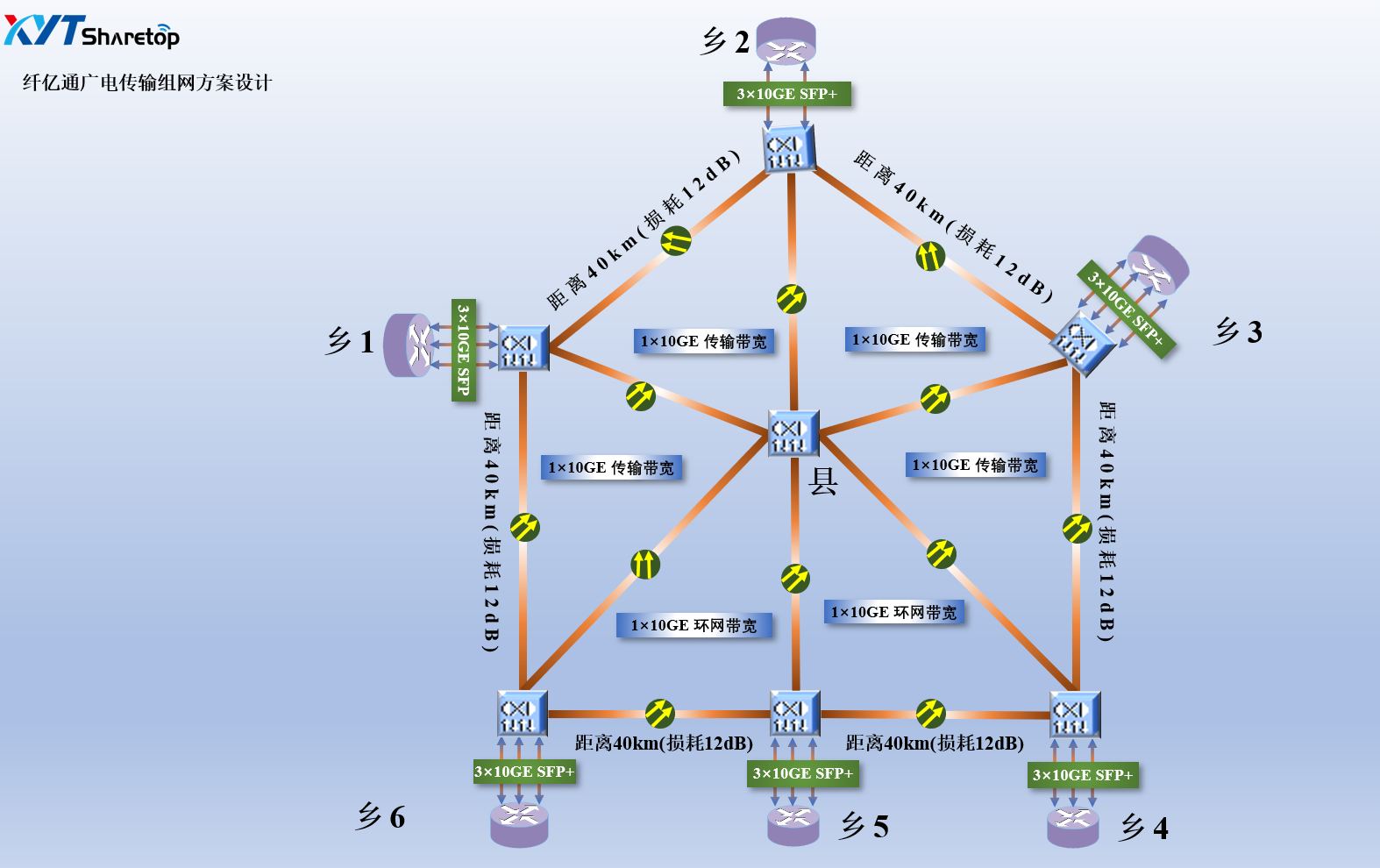

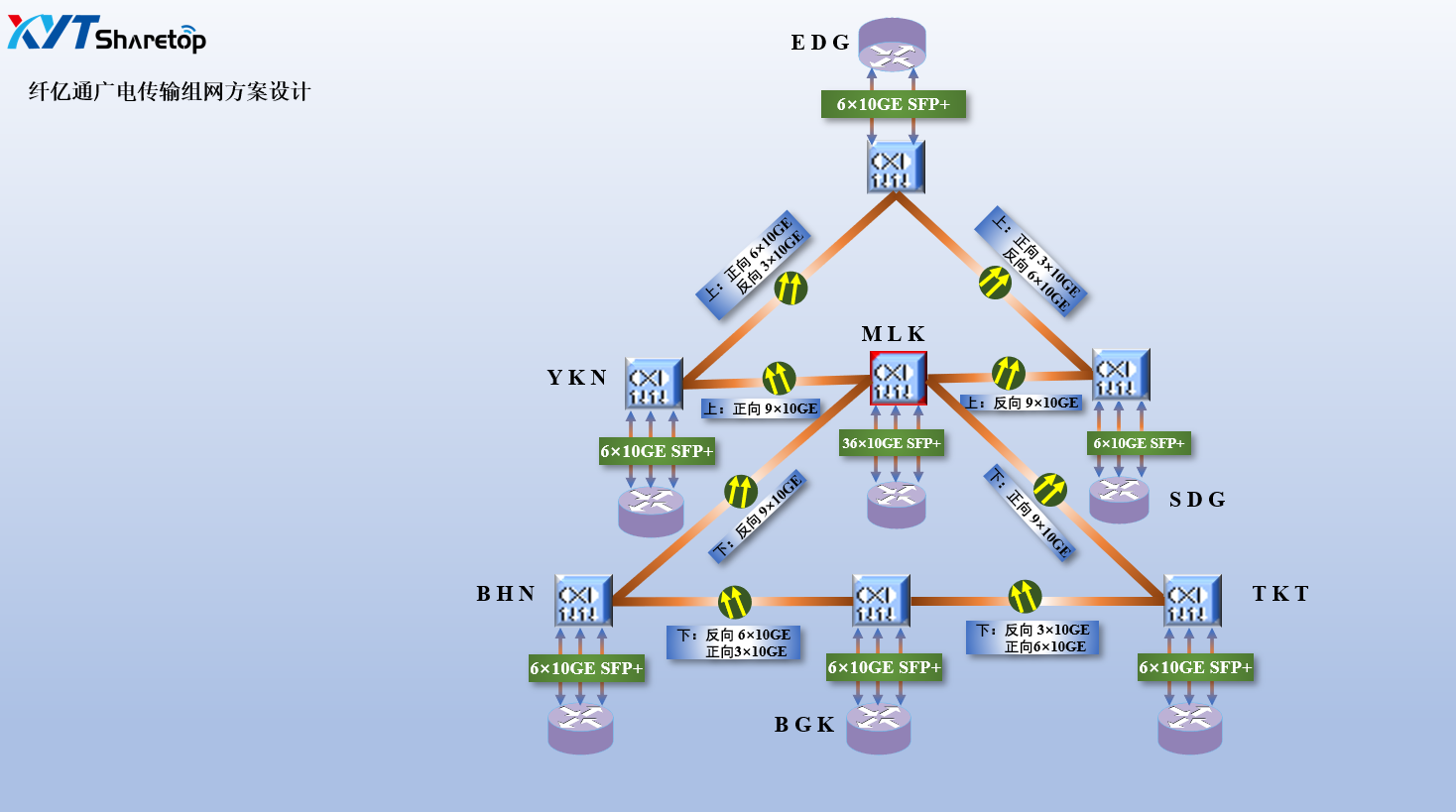

纤亿通跨长距大带宽波分复用传输系统相关案例解决方案设计如下所示:



欲详细了解方案设计内容或获取相关方案资料,请联系我司客服或点击查看我司官网。

更多光通信咨询,就在纤亿通科技
