5G-NR基站的类型定义和要求

[来源:微信-5G哥]  [日期:2020-08-12]  [点击数:2750]

5G基站类别

    在5G-NR中,除非另有说明,否则本文中的要求适用于广域基站,中等范围基站和局域基站。对于具有和不具有连接器的BS,每个类的关联部署方案完全相同。5G-NR中,关于基站类别,分为:BS类型1-C,BS类型1-H,BS类型1-O和BS类型2-O。

BS类型1-C

     BS类型1-C要求应用于BS天线连接器(端口A),用于单个发送器或接收器,带有完整的收发器,用于在正常操作条件下进行配置。 如果使用任何外部设备,例如放大器,滤波器或这些设备的组合,则要求适用于远端天线连接器(端口B)。

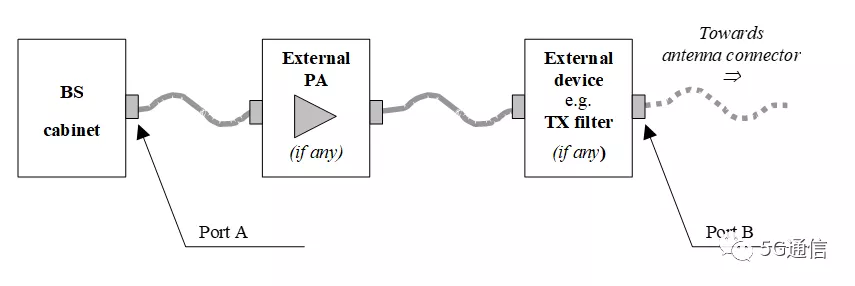

BS类型1-C发送器接口

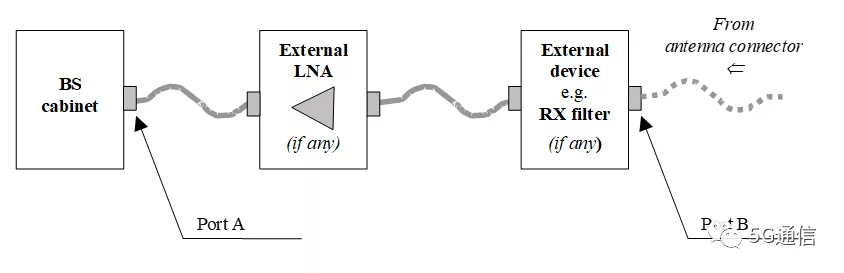

BS类型1-C接收器接口

BS类型1-H

BS类型1-H要求定义为两个参考点,由发射要求和传导要求来表示。

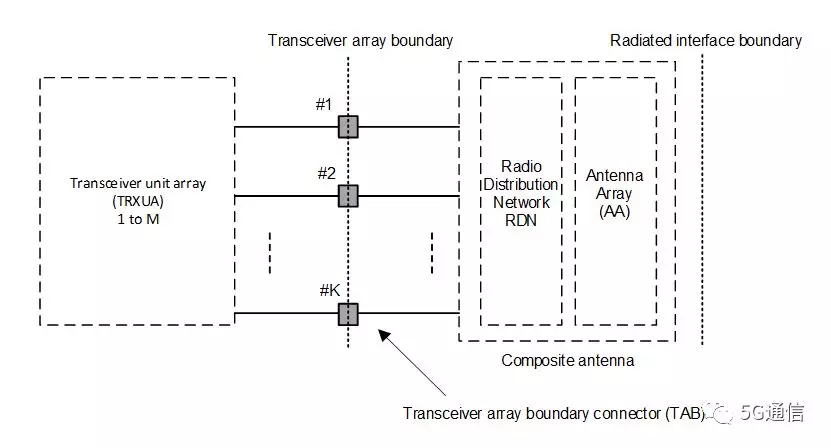

BS类型1-H的发射和传导参考点

     发射特性是通过空中定义的(OTA),其中工作频带特定的发射接口称为发射接口边界(RIB)。发射要求也称为OTA要求。OTA要求适用的(空间)特征针对每个要求进行了详细说明。


     传导特性在收发器阵列边界处的单个或一组TAB连接器处定义,收发器阵列边界是收发器单元阵列和复合天线之间的传导接口。

收发器单元阵列是复合收发器功能的一部分,其产生调制的发射信号结构并执行接收器组合和解调。


     收发器单元阵列包含实现特定数量的发送器单元和实现特定数量的接收器单元。 发射器单元和接收器单元可以组合成收发器单元。发送器/接收器单元具有发送/接收并行独立调制符号流的能力。


     复合天线包含无线分配网络(RDN)和天线阵列。RDN是线性无源网络,其以特定于实现的方式将由收发器单元阵列生成的RF功率分配到天线阵列,和/或将由天线阵列收集的无线信号分配到收发器单元阵列。

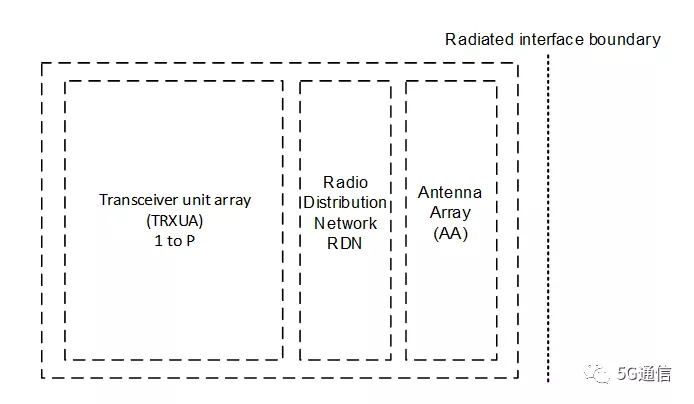

BS类型1-O和BS类型2-O

      对于BS类型1-O和BS类型2-O,发射特性是通过空中定义的(OTA),其中工作频带特定的发射接口称为发射接口边界(RIB)。发射要求也称为OTA要求。OTA要求适用的(空间)特征针对每个要求进行了详细说明。

    在协同定位参考天线的传导接口处规定了协同定位要求,协同定位参考天线不构成被测BS的一部分,而是提供代表共址的OTA功率电平的手段。


    对于BS类型1-O,收发器单元阵列必须包含至少8个发射器单元和至少8个接收器单元。发射器单元和接收器单元可以组合成收发器单元。发送器/接收器单元具有发送/接收并行独立调制字符流的能力。


几种基站类型定义


BS类型1-O和2-O的BS类定义如下:

  广域基站的特征在于从宏小区场景得到的要求,其中BS到UE的最小距离等于35米。

  中等范围基站的特征在于来自微小区场景的要求,其中BS到UE的最小距离等于5米。

  局域基站的特征在于从微微小区场景得到的要求,其中BS到UE的最小距离等于2米。

BS类型1-C和1-H的BS类定义如下:

  广域基站的特征在于从宏小区场景导出的要求,其中BS到UE的最小耦合损耗等于70dB。

  中等范围基站的特征在于来自微小区场景的要求,其中BS到UE的最小耦合损耗等于53dB。

  局域基站的特征在于从微微小区场景得到的要求,其中BS到最小耦合损耗等于45dB。
