假设A、B机房相距40KM,实测光缆损耗为20dB,
需要提供60G的带宽给客户,
传统方式下,
我们可以选择6对80KM万兆光模块来解决,
假设我们只剩下一对光纤该如何解决?
通过示意图列举3种方式来对比一下:
01

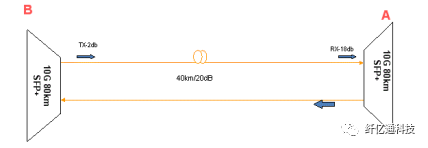

采用光模块直连
(画六对光纤)
光模块发光经过40KM线路后,
能满足传输接收要求,
此时80KM光模块满足传输要求,
但是需要12芯光纤才能传输60G业务。
02

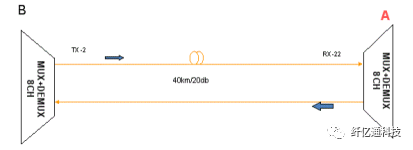

采用粗波分传输系统
当模块发光+2dB,加上波分复用器插损,
经过计算此时系统属于临界点,
在不稳定状态,
能满足60G,且只用一对光纤。
03

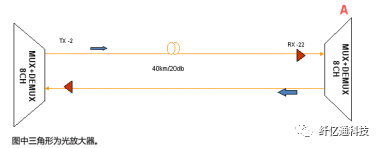

采用DWDM搭建系统
模块发光+2dB,
为了使得传输系统中能让传输更稳定,
采用放大器给光信号增加光功率,
使传输性能稳定,
并能确保光缆在增加3~6dB线路损耗后能稳定工作,
同时此方法满足只使用一对光纤传输60G业务。
END
