纤亿通科技知识点之《高速率光模块知识详解》

[来源:唐生]  [日期:2020-03-11]  [点击数:96]

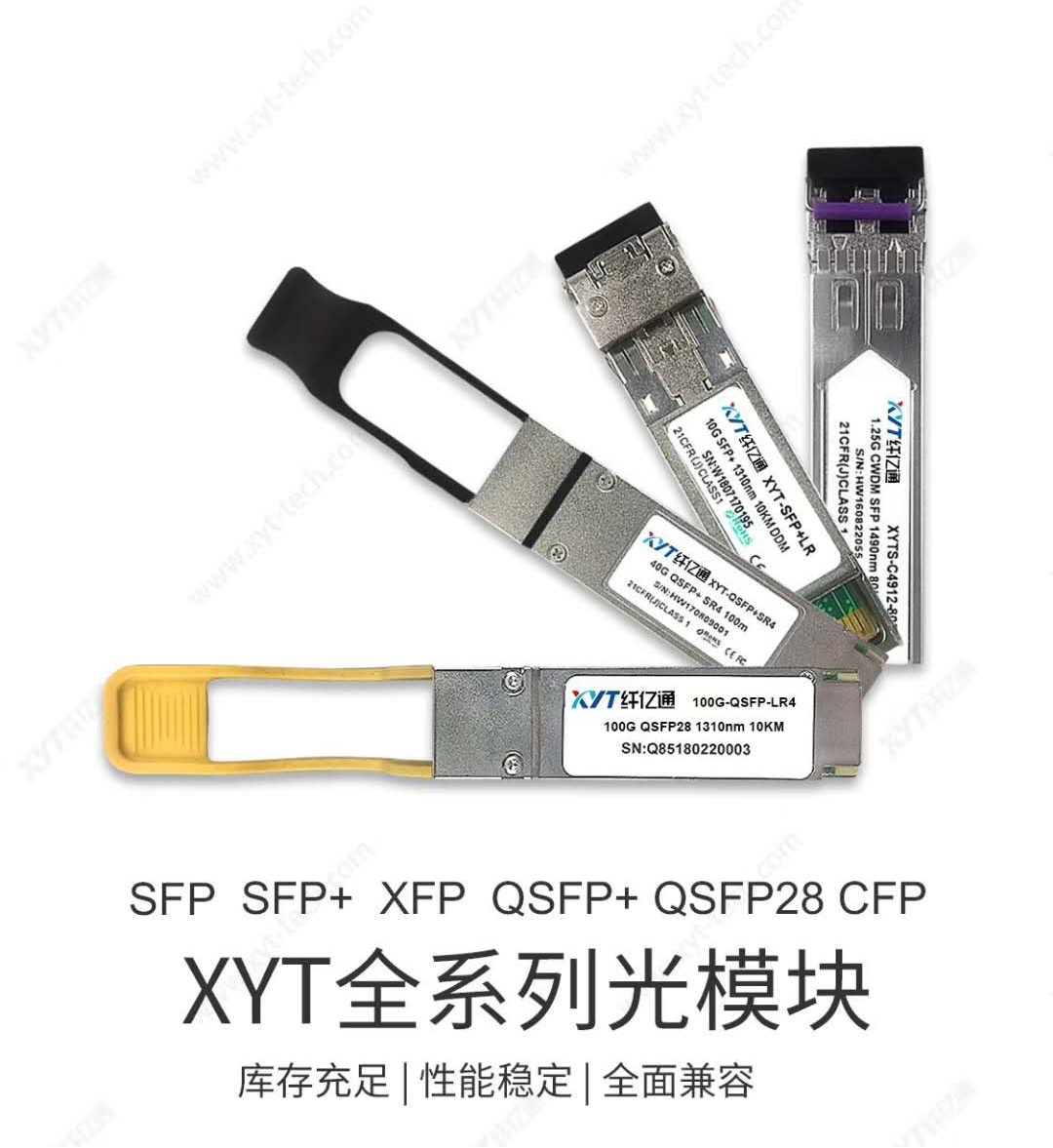

纤亿通科技作为光传输设备厂家,长期专注于光通信5G、数据中心、光传输等领域研发与创新,是一家集研发、生产、销售于一体的专业光纤网络传输解决方案和设备提供商。纤亿通科技创新推出业内领先的“infiberone系列”为公司现阶段主要推广的核心产品系列之一,如下图1所示:

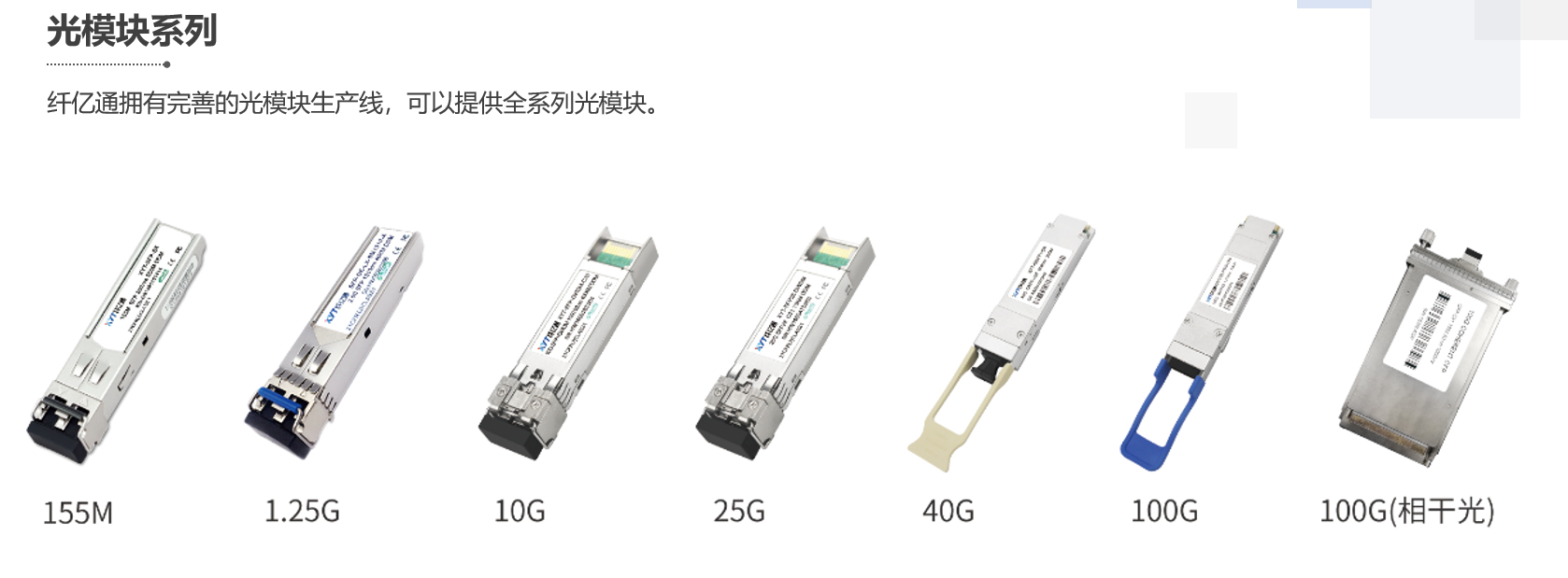

图1纤亿通高速率光模块系列

光模块定义:光模块又称作为光收发一体模块,由光电子器件、功能电路和光接口组成;其中光电子器件由发射和接收两部分组成。

发射部分是:输入一定码率的电信号经由内部的驱动芯片处理后驱动半导体激光器或发光二极管发射出相应速率的调制光信号,其内部带有光功率自动控制电路,是输出的光信号功率保持稳定。

接收部分是:一定码率的光信号输入模块后,由光探测二极管转换为电信号,经过前置放大器还原电信号,输出的信号一般为PECL电平,同时在输入光功率小于一定值后系统会输出一个告警信号。

现如今随着大数据、大带宽、云计算发展,传统低成本的低速率光模块如百兆、千兆等已经不能满足大多数用户所需,更是随着5G的加快发展,高速率光模块如25G、40G、100G、200G、400G、800G慢慢都会成为市场主力。那么这些高速率光模块又会给我们带来了哪些新的知识点呢?来自纤亿通科技一位技术做了如下一一阐述:

1) 25G高速率光模块

所谓25G光模块就是传输速率为25Gbps的光模块,主要用在25G以太网和100G(4×25Gbps)以太网中。常用封装方式为SFP28,其功能是用于5G前传承载和数据中心服务器和交换机的互连,25G光模块能够提供最节能的方式来满足5G网络和数据中心网络日益增长的需求。纤亿通25G高速率光模块型号有以下5种:

如图2所示:纤亿通25G多模光模块,双纤双向SFP28-25G-SR-850nm LC接口100m,兼容华为思科H3C等业界所有品牌。

图2 SFP28-25G-SR-850nm

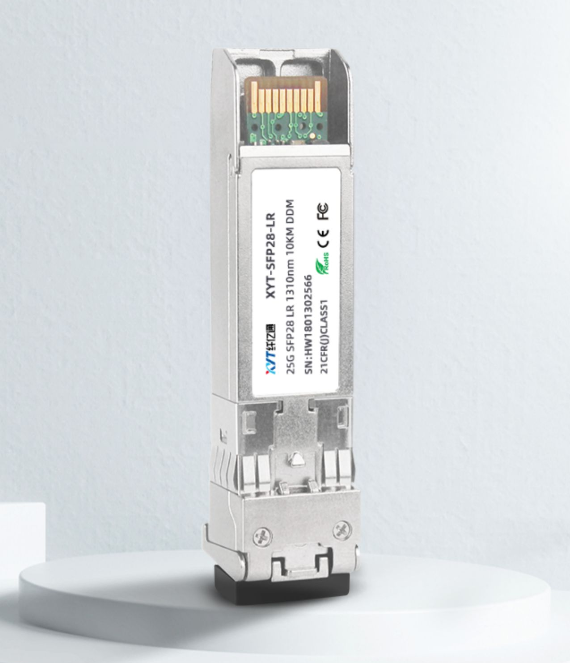

如图3所示,纤亿通单模25G光模块双纤双向SFP28-25G-LR-1310nm LC接口传输距离可达10km,兼容华为思科H3C等业界所有品牌。

图3  SFP28-25G-LR-1310nm

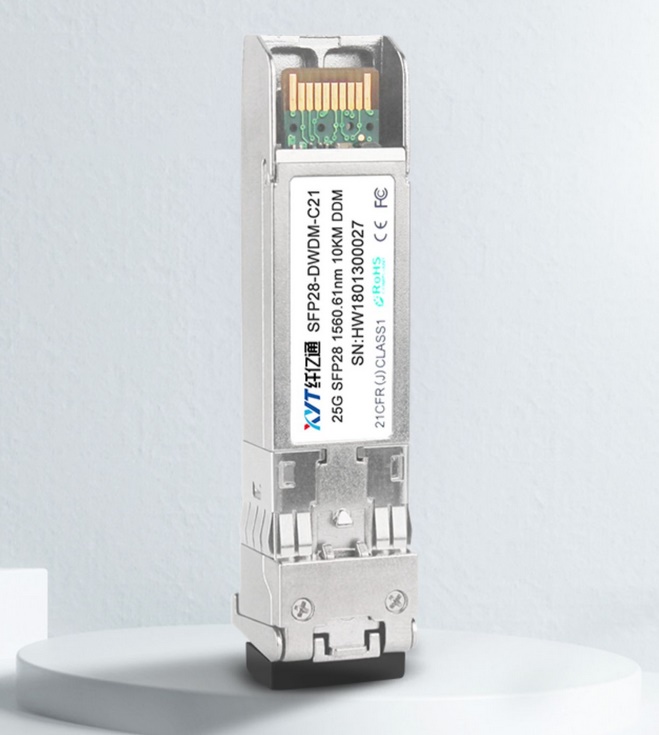

如图4所示:纤亿通 25G密波波分光模块,单模双纤双向 SFP28-25G-DWDM C21~C60 LC接口 10km, 兼容华为思科H3C等业界所有品牌。

图4 SFP28-25G-DWDM C21~C60

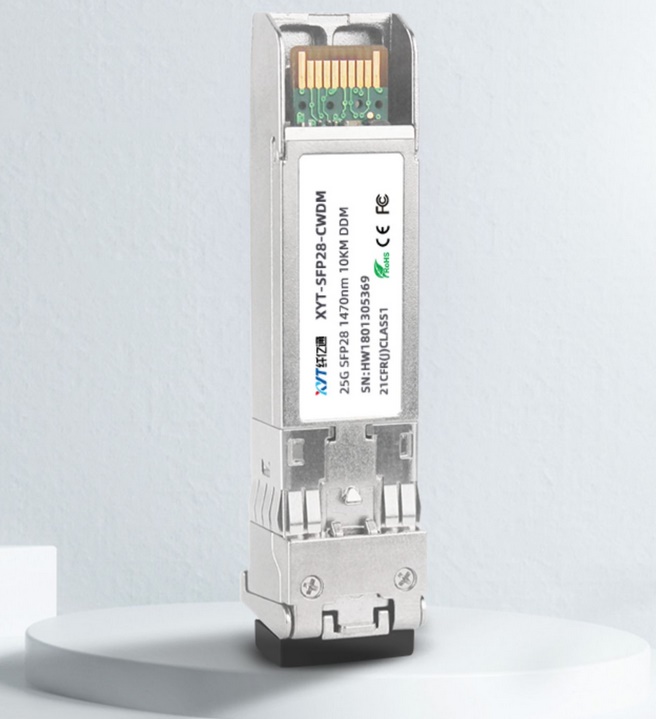

如图5所示:纤亿通 25G粗波分光模块 单模双纤 SFP28-25G-CWDM 1470~1570nm LC接口10km,兼容华为思科H3C等业界所有品牌。

图5 SFP28-25G-CWDM 1470~1570nm

2) 40G高速率光模块

所谓40G光模块是指传输速率为40Gbps的光模块,在不同的网络中使用的光模块类型也不尽相同,例如千兆以太网中一般使用1000 BASE SFP光模块,万兆以太网中使用10G SFP+光模块,而40G网络中的光模块则有不同的封装类型,常见的有QSFP+、CFP、QSFP等。具备4个相互独立的发射和接收光信号通道,能够为数据中心、高性能计算网络、企业核心层和分布层以及电信运营商提供高密度和低功耗的40G以太网连接传输应用。纤亿通40G高速率光模块型号分为:

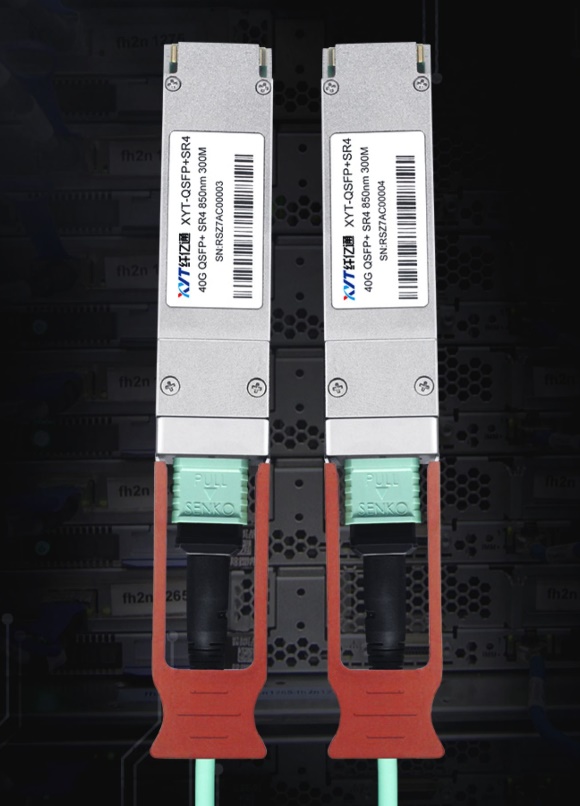

多模MPO口光模块 QSFP+SR4 850nm传输距离为300m,产品型号为:XYT-QSFP+SR4-850nm,兼容华为思科H3C等业界所有品牌,如下图6所示:

图6 XYT-QSFP+SR4-850nm

单模LC口光模块 QSFP+ESM4/LR4/ER4,波长 1310nm, 传输距离为10/40km,产品型号为:XYT-QSFP+ESM4/LR4/ER4-1310,兼容华为思科H3C等业界所有品牌,如下图7所示:

图7 XYT-QSFP+ESM4/LR4/ER4-1310

3) 100G高速率光模块

简而言之就是速率为100G的光模块,与2.5G、10G或40G波分传输系统相比,100G光传输采用数字相干接收机通过相位分集和偏振态分集将光信号的所有光学属性映射到电域,利用成熟的数字信号处理技术在电域实现了偏振解复用、信道损伤均衡补偿、时序恢复、载波相位估计、符号估计和线性解码。而在实现100G光传输的同时,100G光模块发生了一系列重大技术变革,其中包括偏振复用相位调制技术、数字相干接收技术第三代超强纠错编码技术等,因而满足了用户与时俱进的需求。

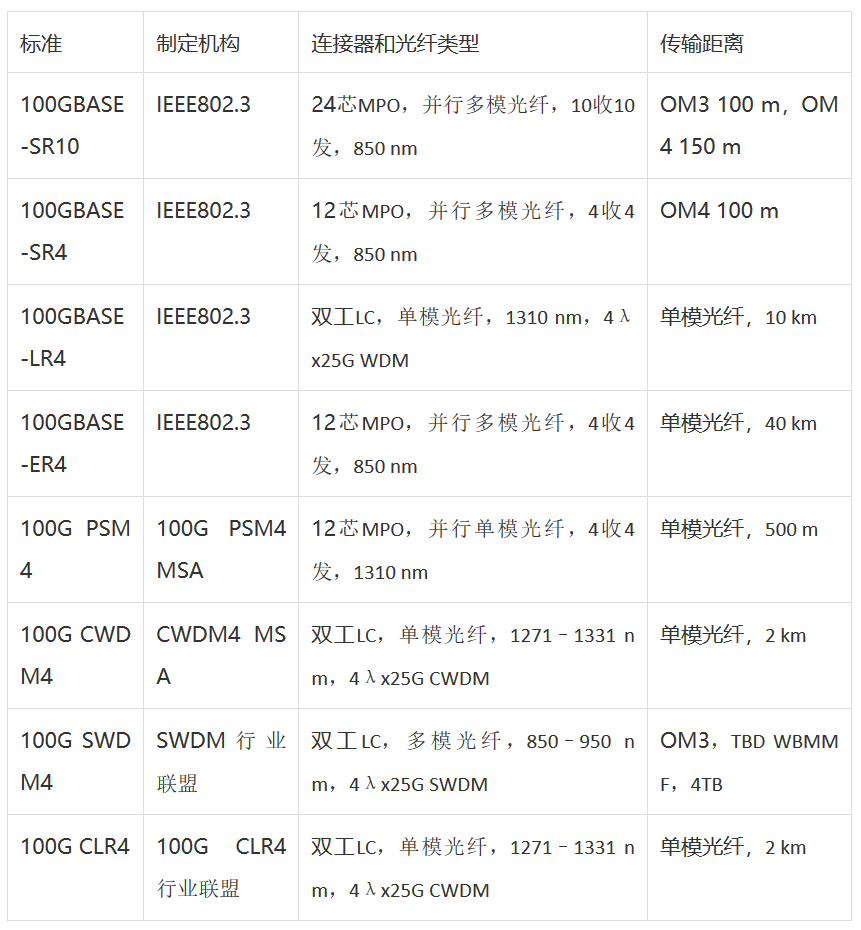

自100G网络问世后,IEEE、多源协议(MSA)行业联盟等机构都针对100G光模块制定了多个标准。在众多标准中,多源协议(MSA)行业组织制定的PSM4和CWDM4标准更加适合现在市场上主流的100G QSFP28光模块。下表是一些常见100G光模块标准的具体情况:

纤亿通40G高速率光模块型号分为:

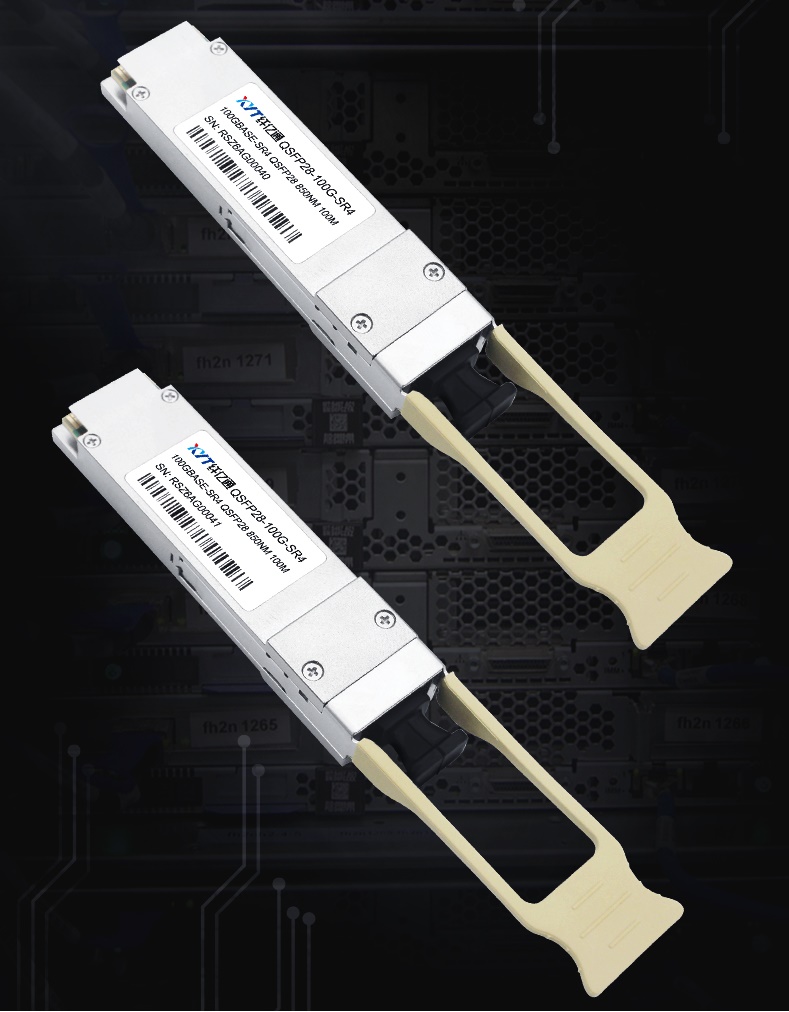

纤亿通 100G多模光模块QSFP28-100G-SR4 850nm MPO口100m兼容思科华为H3C交换机,如下图8所示:

图8 XYT-QSFP28-100G-SR4

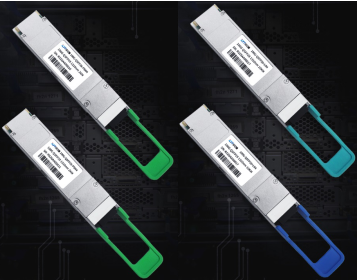

纤亿通 100G单模光模块QSFP28-100G-LR4/CWDM4/PSM4/ER4,接口为 LC口传输距离为2/10/30/40km兼容思科华为H3C交换机,产品如下图9所示:



图9 XYT- QSFP28-100G-LR4/CWDM4/PSM4/ER4

深圳纤亿通科技作为多年光传输厂家,致力于研发更适应客户需求的高质量价优产品,拥有多年行业经验积累,纤亿通全系列光模块产品,已积极参与到运营商5G建设当中,将为代理商及各大运营提供永久的技术支持与产品更新换代。
