纤亿通科技带您了解—— PDH,SDH,Ethernet,MSTP,WDM,OTN,PTN,IP RAN

[来源:唐先生]  [日期:2020-02-13]  [点击数:2128]

纤亿通科技带您了解——

PDH、SDH、Ethernet、MSTP、WDM、OTN、PTN、IP RAN

图1

很久很久以前,光通信发展初期产物:PDH和SDH , PDH先于SDH存在.

PDH常见的是4E1、8E1光端机,光端机基本上不区分支路板、主控板等。PDH光端机还可以采用交流供电。

SDH出线基本上以支路型号决定,一般为8E1、16E1、32E1等,它是由支路板、主控板等组成。很少采用交流供电的。

接上电和光纤不需要下发数据的多半是PDH,需要网管上下数据多半是SDH。

说的简单点就是2M,34M,45M的业务都是PDH, STM级别的都是SDH

从传输速率来讲,PDH最高154Mbps,64个2M;SDH可达到10Gbps以上。

产品性能特点:

(1)复用方式:SDH的复用方式是同步复用,PDH的复用方式是异步复用,PDH的复用方式相当于香烟的包装,20根一盒,10盒一条,60条一箱,装好后要拿出任何一根烟来,需要逐级开封;SDH的复用方式可以直接拿到指定的任何一条烟,好像所有的烟都放在一个编号了号的货架上

(2)组网方式:PDH基本都是点对点开的,成对使用,SDH是多种组网

(3)速率:PDH最高速率155M,SDH最高速率几十G

(4)接口:PDH电接口(电信号速率标准)有三种,欧洲、日本和北美,光接口是各个厂商都有自己的光接口标准,它们之间很难兼容;SDH统一了电接口和光接口

(5)PDH网管功能差,SDH网管功能强

(6)SDH可以兼容PDH

知识点:

(1)网络传送控制信息,称为控制面(Control Plane);另一个用来传送数据信息,叫做用户面(User Plane)。

(2)TDM时分复用,就是将一个标准时长(1秒)分成若干段小的时间段(8000),每一个小时间段(1/8000=125us)传输一路信号。

(3)SDH同步数字传输系统。SDH系统的电路调度均以TDM为基础,所以看到很多人说SDH业务就是TDM业务,就是传统的电路调度。

(4)Ethernet 以太网的英文简称ETH,是一种计算机局域网技术,若干计算机联网组成以太网。

小故事:

在当时主要以电话通信为主的社会,SDH大展身手,成为当红一号。随后以太网崭露头角,成为SDH之后的另一个大红人,二者强强联合,SDH+Ethernet诞生MSTP。

MSTP(Multi-service Transport Platform)即多业务传输平台,它是一种城域传输网技术,将SDH传输技术、以太网、ATM、POS等多种技术进行有机融合,以SDH技术为基础,将多种业务进行汇聚并进行有效适配,实现多业务的综合接入和传送,实现SDH从纯传送网变为传送网和业务网一体化的多业务平台。从此以SDH为基础的MSTP技术在城域网应用领域扮演着十分重要的角色。

MSTP中的股份分配不太均匀:SDH占股70%,以太网占股20%,其它包括ATM占股10%,掌权的还是SDH,内核还是TDM。

随着事业继续发展,业务越来越多,带宽不足了,于是乎新的合作伙伴WDM登上历史舞台。

波分WDM就是将多个车道(波道)的车辆(信号)放到同一条道路(光纤)中进行传送,这里有根据车道间隔大小分为两类:

车道间隔为20nm的,为稀疏波分,又称粗波分(CWDM);

车道间隔小于等于0.8nm的,为密集波分(DWDM);

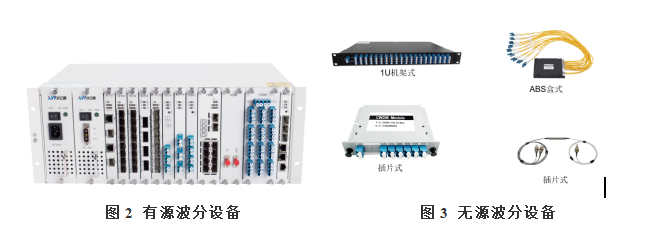

这样带宽成倍增加了,暂时解决了带宽不足的问题!纤亿通WDM波分产品如下图所示:




WDM的初衷就是为了解决带宽不够问题,没有考虑到带宽提高后,管理没跟上(OAM缺乏);调度不够灵活;容易堵死(保护不完善)。

由于事态发展比较严峻,接下来分家重组:SDH+WDM诞生出OTN!

OTN是在WDM基础上,融合了SDH的一些优点,如丰富的OAM开销、灵活的业务调度、完善的保护方式等。

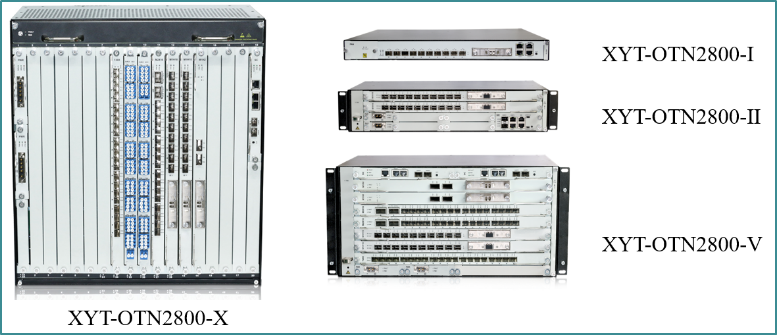

OTN对业务的调度分为:光层调度和电层调度。光层调度可以理解为是WDM的范畴;电层调度可以理解为SDH的范畴,所以简单的说:OTN=WDM+SDH,主要应用于主干传输组网。纤亿通OTN传输解决方案如下图所示:



图4

图5

对于城域网以太网建设又分为两个方向:IP-RAN和PTN。

SDH的客户(TDM业务)上车,如果一定要进来,必须改头换面-伪装(仿真),同时我们没有时间上的保证(无时间同步),我们纯粹为我们以太网服务,我们的公司名叫IP-RAN;

吸收一些SDH的客户,SDH经营了这么多年,它的客户还是很多的(还有很多TDM业务需求),同样进来后还是要改头换面-伪装(仿真),然后在我们的帮派里活动,出帮派后再去掉伪装还原成自己原来的模样,这个公司取名叫PTN。
