XYT-OTN2800可灵活配置为OTM(光复用终端)、OLA(光线路放大)、REG(电中继)、OADM(光分插复用器)等设备类型,支持点到点、链形、环形和网状等组网方式。

点到点组网

点到点组网是最简单的一种组网形式,用于端到端的业务传送。点到点也是最基本的组网形式,其它组网方式以此为基础。该组网方式一般由OTM站点和OLA站点组成,通过分布式拉曼放大、FEC(前向纠错)等技术的组合应用,完全能够满足超长距离传输系统的需求。

点对点组网的网络形式如 13所示


1 点到点组网图

链型组网

链形组网主要应用于中间节点的部分波长需要在本地上下、而其它波长继续传输的情况。在点到点组网中引入OADM站点即典型的链形组网应用。OADM站点可提供FOADM或ROADM两种波长分配方式,后者可根据业务需求动态进行波长的分配,使开通和维护更方便。链形组网的网络形式如 2所示

2 链型组网图

环型组网

DWDM网络的规划中,绝大多数都采用环形组网。环形组网提供了东西双向业务路由,可实现灵活的业务保护,既可以实现光层从通道至线路的全面保护(如光通道保护、光复用段保护、光线路保护),也可以实现电层的基于业务颗粒的保护,具有很强的网络自愈能力。环形组网的网络形式如3所示。


3环形组网图

CWDM和DWDM混合组网

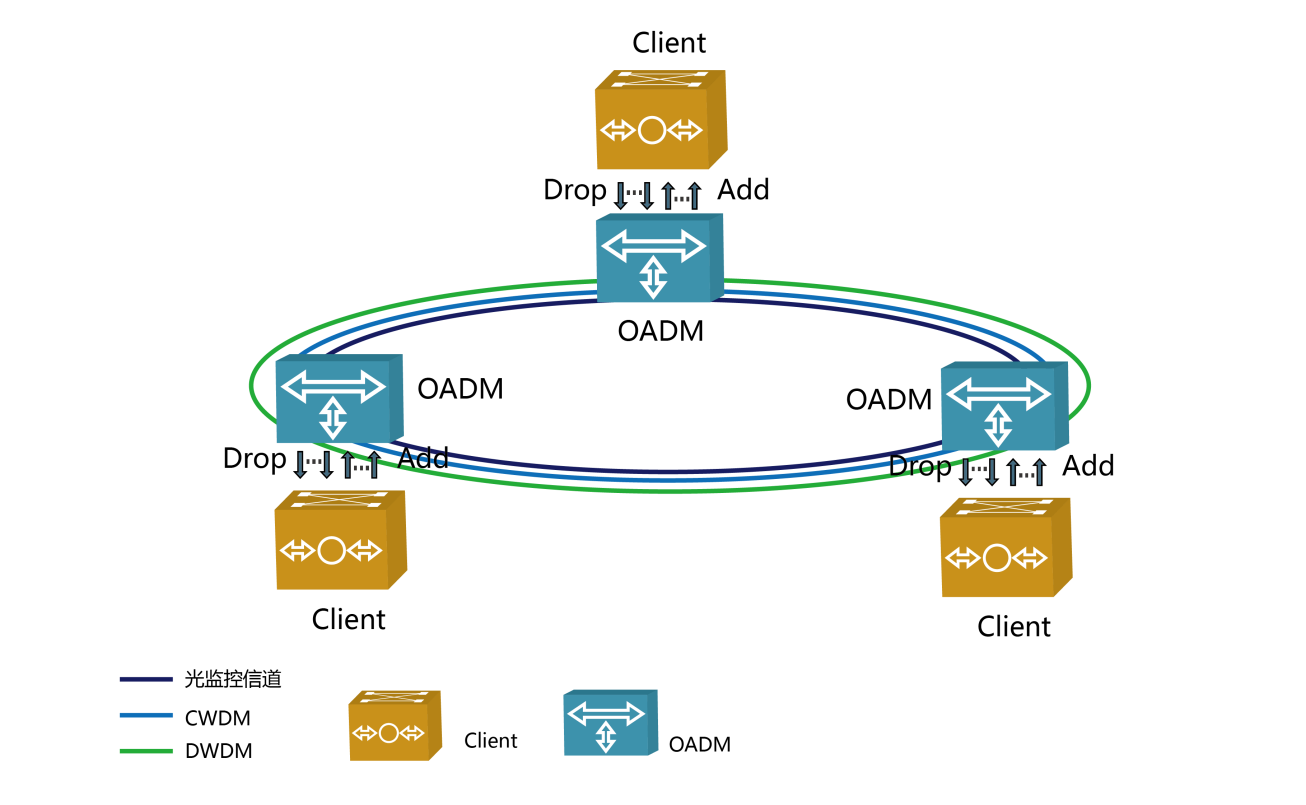

网络建立初期使用CWDM系统,快速开通少量业务。随着宽带业务不断增长,后期业务量攀升,可平滑升级到DWDM系统CWDM和DWDM混合组网的网络形式如 4所示。


4CWDM和DWDM混合组网图

n CWDM 规格支持最大 6/16波的接入,波长间隔 20nm。

n CWDM 与 DWDM 混合组网时, CWDM 应将 1531nm 和 1551nm 波长预留,可扩容40波的 DWDM 波长。扩容时 OTU 单板只需更换光模块即可用于 DWDM 系统。

n CWDM 与 DWDM 混合组网

n 可支持 6/16 波 CWDM 和 40/80波 DWDM
