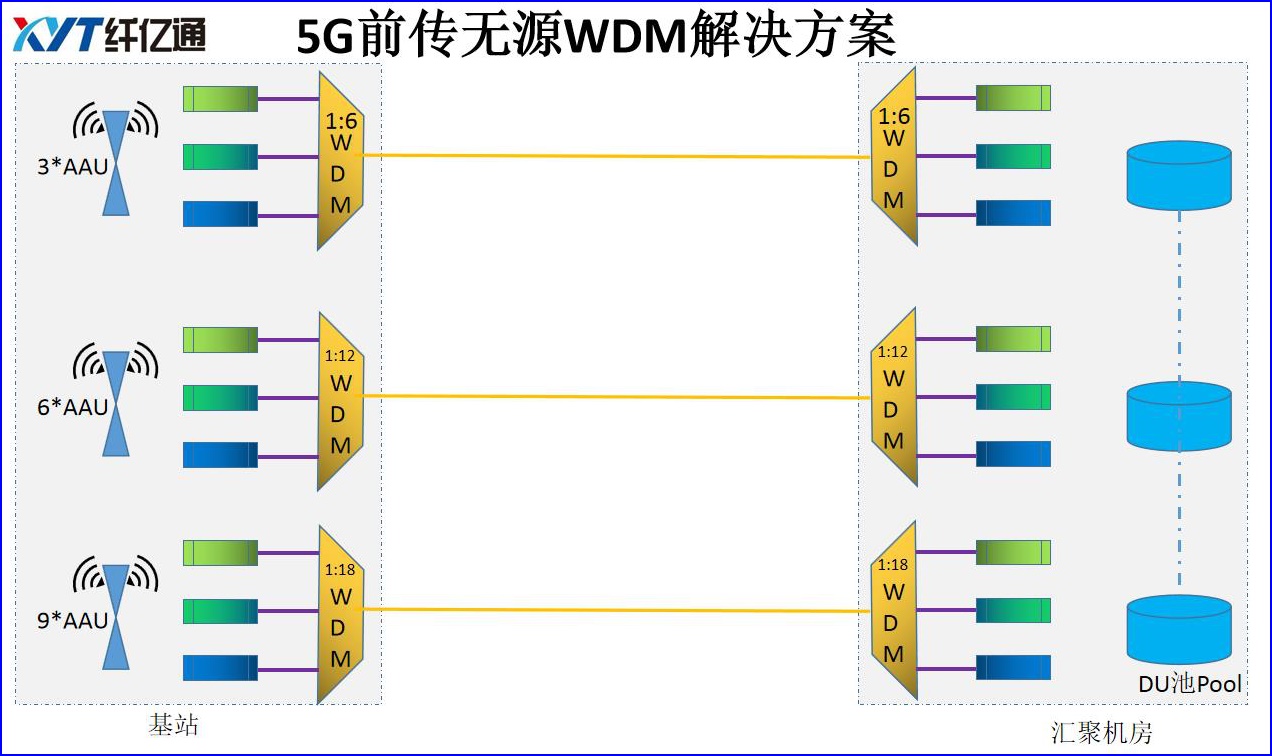

纯无源方案：
纯无源方案主要配置产品为无源波分+彩光模块。
无源波分可供选择的类型有：无源粗波分和无源密波分。支持通道定制，无源粗波分常见通道有6/8/10/12/16。无源密波分常见通道有6/8/10/12/16/32/40。粗波分不支持光放大，密波分支持光放大，可用于光纤损耗较大距离较长的线路段。
彩光模块速率有10G和25G。和波分对应的也有粗波模块和密波模块，规格有20/40/80公里可供选择。
纯无源方案两边的配置和数量是一样的，同等数量的无源波分+彩光模块。

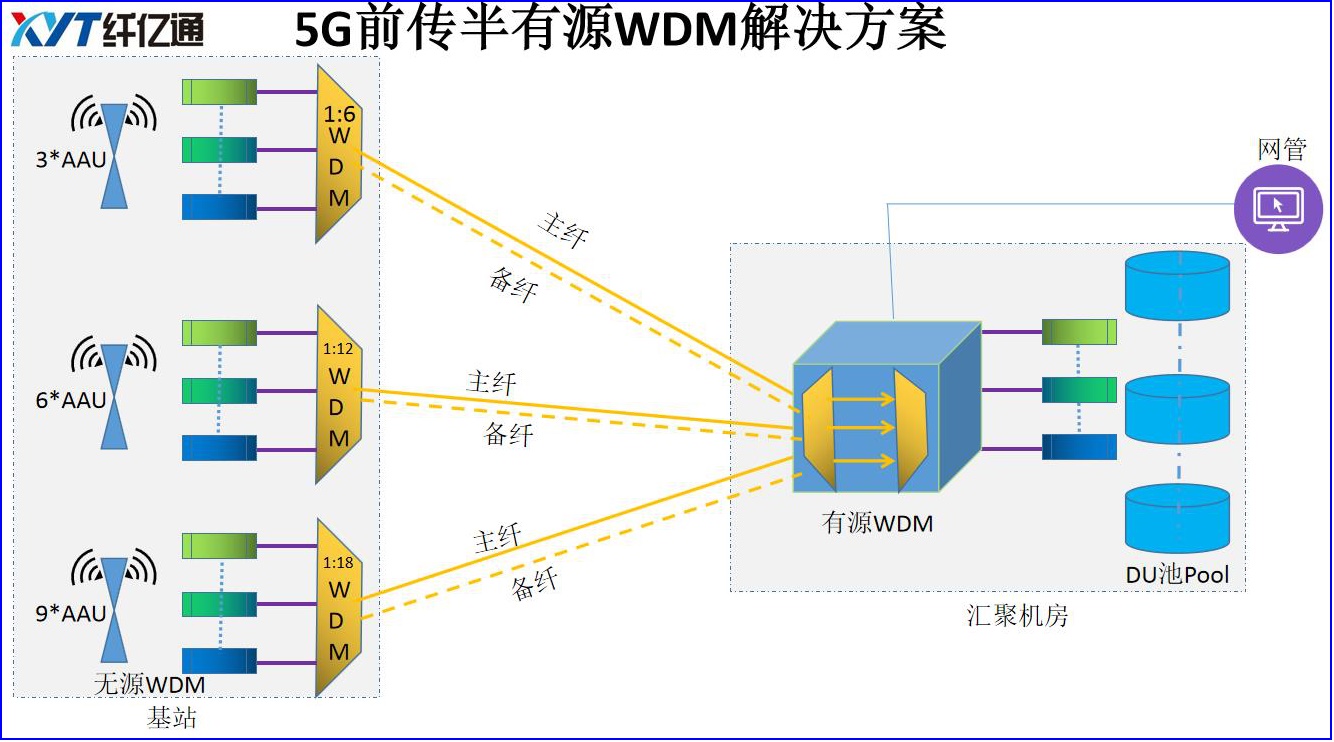

半有源方案：
半有源方案汇聚机房和基站两端的配置不完全一样。
汇聚机房（5G DU或4G BBU端）主要配置为：XYT-1600综合传输平台+波分板卡+彩光模块+OTU业务板+业务光模块+光保护板卡
基站（5G AAU或4G RRU端）主要配置为：无源波分+彩光模块
XYT-1600综合传输平台主要型号有：
XYT-16104（1U，支持4块功能板卡）；
XYT-16208（2U，支持8块功能板卡）；
XYT-16416（4U，支持16块功能板卡）；
XYT-1600综合传输平台包含网管板卡，支持可视化网管，通过OTU业务板，可以直观的检测每一路业务的收发光情况，实现故障诊断精准定位、告警显示、告警统计、告警处理等功能，并可通过光保护板卡实现1+1链路保护，主备光纤功率实时监测、自动保护倒换等保护功能。双电源，支持交流电/直流电自由选择。
业务光模块速率有10G和25G，插于OTU业务板和5G AAU或4G RRU端设备，实现业务接入OTU。彩光模块速率有10G和25G，主要插于OTU业务板，实现接入波分板卡。
OTU业务板，主要用于业务接入，波长转换，并实现在线实时监测每一路光信号，方便维护运营。
光保护板卡，主要实现1+1双链路保护功能。
演进：
通过对比纯无源方案和半有源方案知道，两种方案在基站侧配置都是一样的产品：无源波分+彩光模块。主要区别在于汇聚机房一侧的配置。
所以综合以上产品，要从纯无源方案向半有源方案演进有两种实施方案：
第一：在纯无源方案的状态下，把汇聚机房侧的无源波分+光模块逐渐转移到基站侧，在汇聚机房侧设备更换为XYT-1600综合传输平台+波分板卡+彩光模块+OTU业务板+业务光模块+光保护板卡，即可实现从纯无源方案向半有源方案演进，而且不会造成前期纯无源方案所购买的相关产品浪费。
第二：在前期纯无源方案中，汇聚机房侧的无源波分做成与XYT-1600综合传输平台相匹配的板卡式的波分。后期需要从纯无源方案向半有源方案演进时，只需要在汇聚机房侧增加“XYT-1600综合传输平台+彩光模块+OTU业务板+业务光模块+光保护板卡”即可实现完全无浪费演进。
以上两种方案均基于纯无源方案为前期实施工程，后期向半有源方案演进。方案优势明显，施工简单，产品可重复利用，不造成浪费，降低设备成本和人工成本。而且半有源方案高度智能化，可实现远程网管，方便运维人员后期维护。
