典型城域网互联方案

[来源:纤亿通技术]  [日期:2019-06-04]  [点击数:2342]

同一个城市之间,因为城市较大,往往为了提供更好的网络服务,会有至少两个主机房,所以就需要将这两个距离较远的机房互联起来。这一类型的光传输就是比较典型的城域网互联。下面我们以例子的形式介绍典型城域网互联方案。

案例:在某市有A、B两个机房,相距100公里,现在想要把两个机房的业务互通,共有160G业务。目前两个机房只有两芯光纤相连,线路损耗大约26dB。要求设计出来的解决方案可以满足目前需求,而且将来在不增加光纤和设备的情况可以轻松扩容到400G业务。

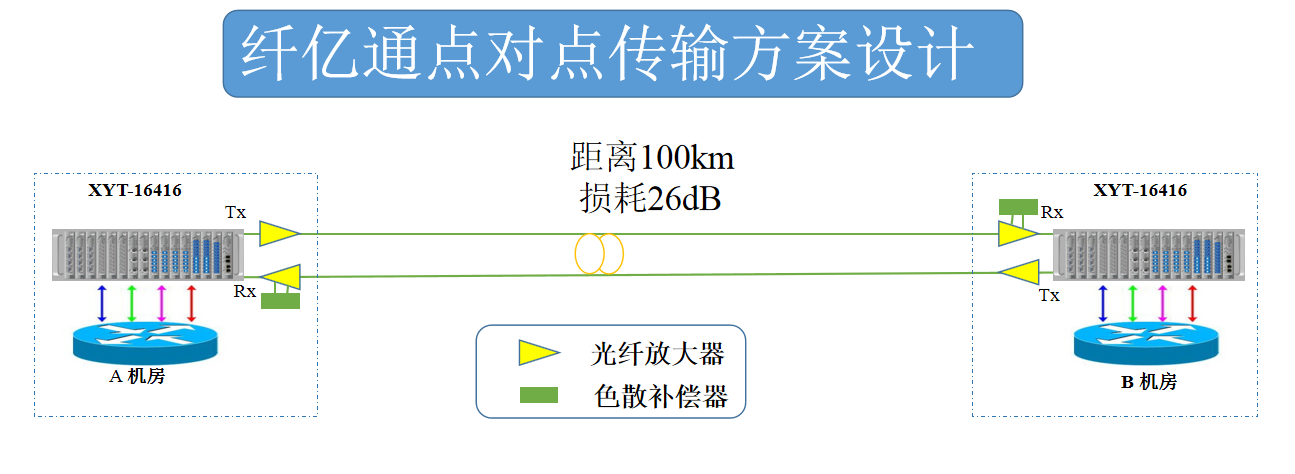

纤亿通方案设计:根据客户需求设计如下图

纤亿通方案说明:主要是运用纤亿通XYT-1600系列综合传输平台,并配置40CH波分 板卡实现业务两芯传输160G业务,并给后期预留足够通道扩容。同时通过光放板卡解决光衰较大的问题,色散补偿板卡解决光纤色散问题,从而实现远距离传输,大容量传输。

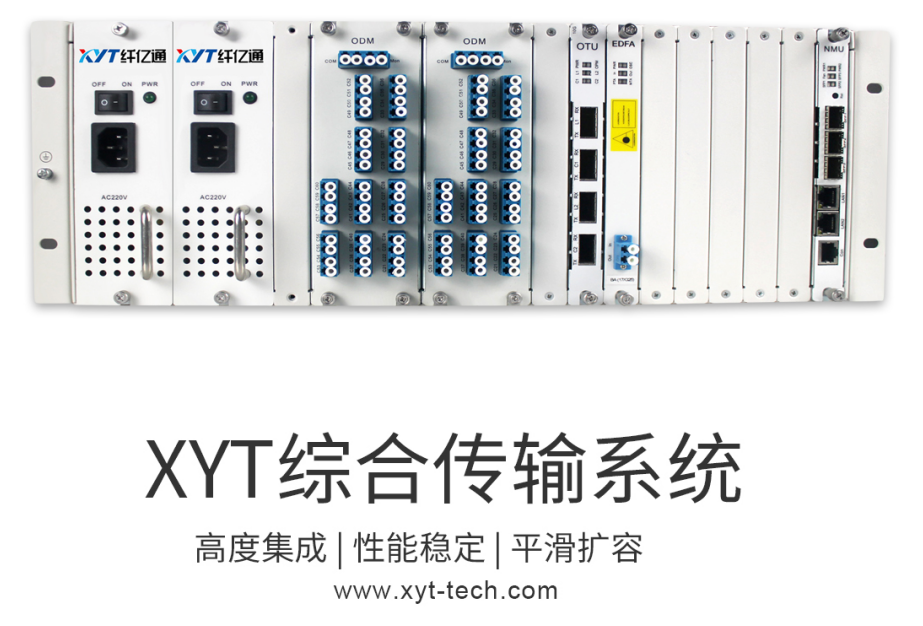

XYT-1600系列综合传输平台

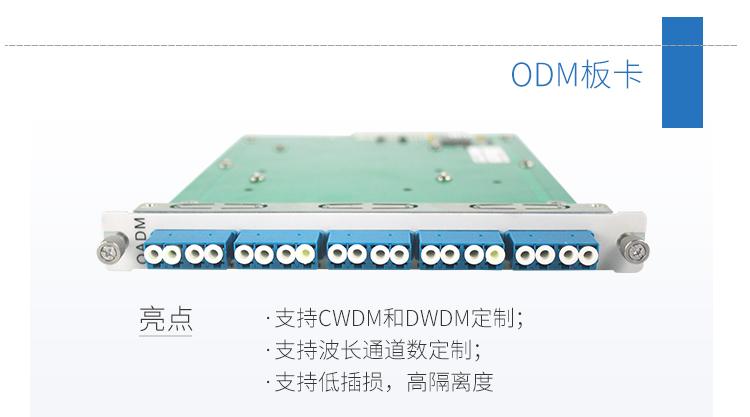

40CH波分板卡可定制

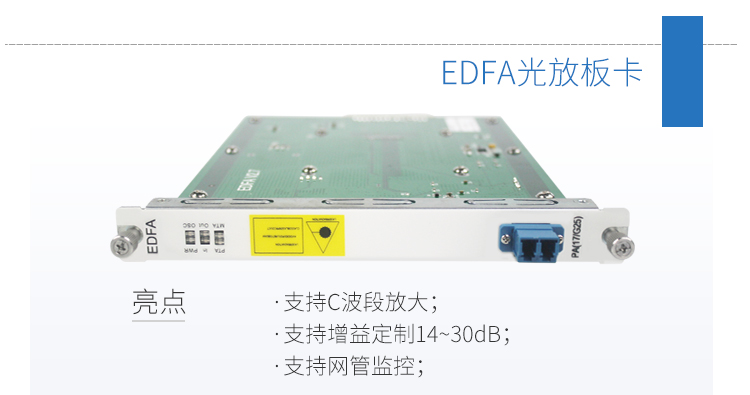

光放大板卡

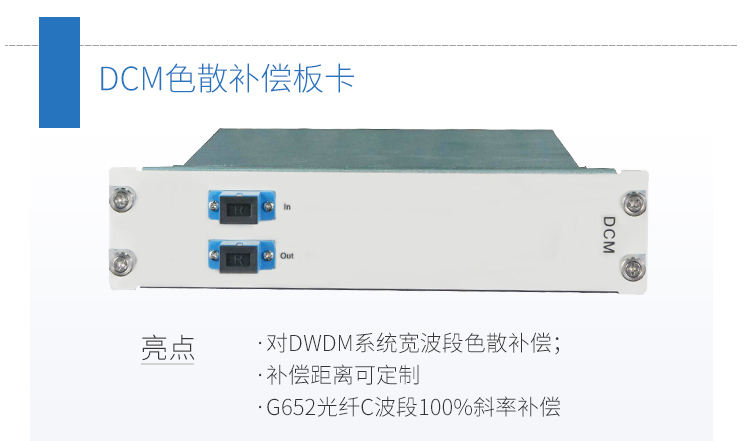

色散补偿板卡



纤亿通产品配置:

序号

产品

型号

规格

1

综合传输平台

XYT-16416

4U高度,19寸,双电源,含智能网管,

2

波分板卡

XYT-1600-ODM-40CH

密波分板卡,40通道,双纤

3

光放板卡

XYT-1600-EDFA

光纤放大器板卡,增益

4

色散补偿板卡

XYT-1600-DCM-20

补偿G652光纤,补偿距离

5

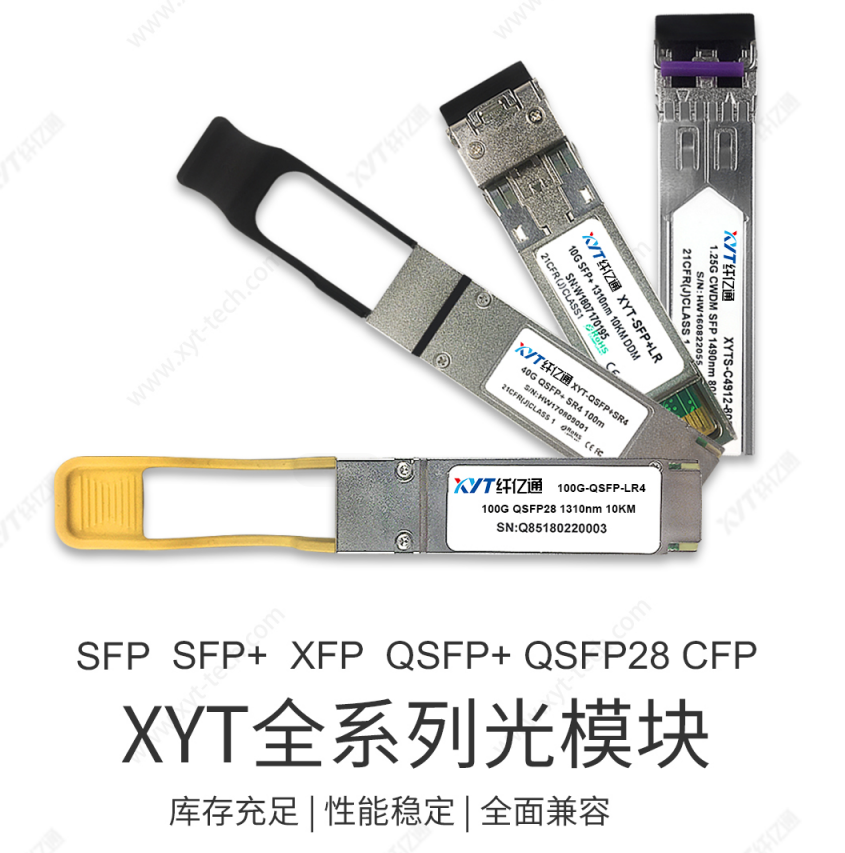

波分光模块

XYT-SFP+-DW-21(60)

密波光模块,速率10Gb/s

6

波长转换板卡

XYT-1600-OTU-10G

万兆光口,向下兼容,含3R功能

7

万兆光模块

XYT-SFP+-SM-1310

SFP 单模双纤 传输距离




更多光传输解决方案,请关注纤亿通官方微信公众号!
