FTTH系统中如何延长传输距离和和提升OLT光口利用率

[来源:技术部朱工]  [日期:2019-05-05]  [点击数:4031]



随着宽带资费的不断降低,光纤到户越来越普及。在光纤到户FTTH光传输系统中,如何延长运营商机房局端设备OLT到终端家庭用户收光设备ONU之间的距离一直是困扰运营商和光纤到户工程商的难题。今天我们来探讨一下如何有效解决这个问题。







目前运营商和工程商为了提升局端设备OLT到终端家庭用户收光设备ONU之间的距离,一般是通过购买反光功率比较强的PON光模块。但是由于PON光模块能提升的发光功率空间比较小,所以这个效果并不明显。而且目前的方案对OLT的利用率都比较低。比如一个EPON口理论上可以带64个ONU,但实际使用中由于线路损耗大、ONU收光受限等因素往往只带了32个ONU。


作为光通信一站式解决方案服务提供商,纤亿通研发出的PON拉远放大器,融入了PON技术及光电转换技术,可以解决PON实际部署中的线路损耗大、传输距离近等问题,助力实现PON广覆盖。


PON拉远放大器是纤亿通自主开发推出的PON链路放大器,它遵循ITU-TG.984.X、IEEE802.3ah标准,融入了PON技术及光电转换技术,实现PON信号的延伸,最大传输GPON/60KM,EPON/40KM的覆盖;完全适配市场主流的OLT/ONU设备,适用于PON覆盖的距离延伸、线路损耗大场景,无需配置,完全透明传输,快速开通,提升FTTH业务覆盖效率。

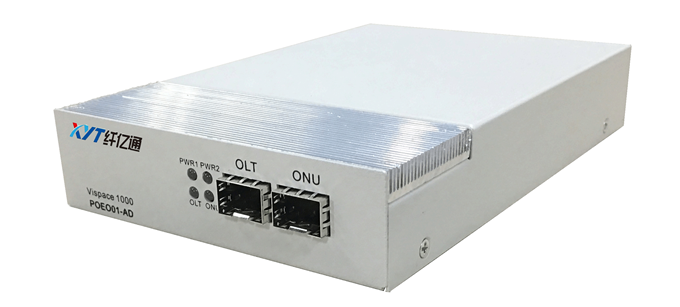

图1 PON拉远放大器


功能特点:

支持IEEE802.3ah、ITU-T G.984.X和国标(YD/T 1475-2006)

协议透明,时延低,兼容性好,可完全兼容市场主流的OLT/ONU设备

兼容G/EPON业务,最大拉远距离EPON/40KM,GPON/60KM

产品具备3R功能,支持多级PON业务放大,光模块支持热插拔

可有效提升OLT端口的利用率,可将EPON的最大分光从1:32提升到1:64,GPON的最大分光从1:64提升到1:128

实际解决方案举例

方案一:单级PON拉远放大

用户较多的繁华区域,在OLT和ONU之间的光纤链路中增加PON拉远放大器,通过单路PON拉远,实现业务覆盖。

图2 PON拉远放大器位于OLT与ODN之间的应用架构

PON拉远放大器部署在OLT和分光器之间,用于提升主干的光功率预算,如图2所示。PON拉远放大器部署在干线上,这样整个ODN的功率预算均得到提高。

图3PON拉远放大器位于ODN与ODN之间的应用架构

PON拉远放大器部署在分光器和分光器之间,用于支路的延伸和扩展,如图3所示。当ODN覆盖变化时,PON拉远放大器可以用于扩展传输距离和分光比。

方案二:多级PON拉远放大

用户较多的繁华区域,在OLT和ONU之间的光纤链路中增加PON拉远放大器,通过多路PON拉远,实现业务覆盖。


图4PON拉远放大器位于OLT与ODN和ODN与ODN之间的应用架构

PON拉远放大器部署在OLT和分光器之间和ODN与ODN之间,用于提升线路的光功率和传输距离,提高PON口的利用率(分光比),支路的延伸和扩展。
