OM5光纤跳线:高速数据中心布线新方案

[来源:纤亿通]  [日期:2019-01-08]  [点击数:260]
数据中心不断向更快的速度和更高的密度发展 - 特别是在超大规模的Web 2.0公司中,如亚马逊,谷歌,Facebook,苹果和微软。 速度高达25G和100G以太网已经成为数据中心的主流,业界正在合作开发下一代以太网,如200G和400G以太网。


数据中心不断向更快的速度和更高的密度发展 - 特别是在超大规模的Web 2.0公司中,如亚马逊,谷歌,Facebook,苹果和微软。 速度高达25G和100G以太网已经成为数据中心的主流,业界正在合作开发下一代以太网,如200G和400G以太网。

多模光纤 (MMF)在这些环境中是一种经济高效的解决方案,这要归功于其对光纤未对准的高耐受性以及每个连接器接口处相对较低的连接损耗。 多模光纤布线系统 - 与LED和VCSEL(垂直腔面发射激光器)光学收发器相结合,是短距离光学互连的理想选择。

多模光纤的信道容量乘以在几条光纤链上的并行传输(四个或16个,每个方向上承载25 Gbps通道的集合)。 但这种方法提高了布线系统的价格。

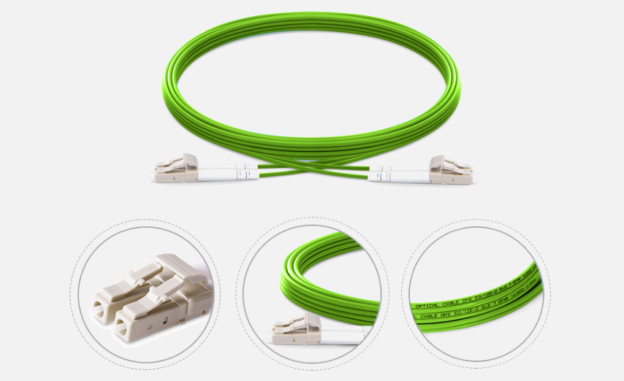

什么是OM5光纤跳线?


光纤跳线是用做从设备到光纤布线链路的跳接线。有较厚的保护层,一般用在光端机和终端盒之间的连接,应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。而随着数据中心对传输速率要求的不断提升,OM5光纤跳线开始得到越来越多使用。

在最初的时候,OM5光纤跳线被称为宽带多模光纤跳线(WBMMF),它是由TIA和IEC定义的光纤跳线新标准,纤径为50/125μm。与以外的OM3和OM4光纤跳线相比,OM5光纤跳线可以用于更高带宽的应用。由于OM5光纤跳线的光纤预制棒制造工艺得到了明显优化,因而能够支持更高的带宽。

在结构方面,它和OM3以及OM4光纤跳线并无明显差别,因此可以完全向后兼容传统的OM3和OM4多模光纤跳线。2017年2月,TIA明文规定OM5光纤跳线的识别颜色为水绿色,OM3和OM4光纤跳线的外护套颜色则分别是湖水蓝和紫色,而且OM3和OM4光纤跳线仍可以与OM5光纤跳线配合使用,唯一的区别是外护套的颜色需要更改,以便轻松识别OM5连接。

OM5光纤跳线的三大核心优势

OM5光纤跳线一共有三大核心优势。首先,它的第一个优势在于极强的扩展性,OM5光纤跳线可以将短波波分复用(SWDM)和并行传输技术结合在一起,并且只需要8芯宽带多模光纤(WBMMF),就能够支持200/400G以太网应用,未来的应用潜力巨大。

第二个优势在于:使用OM5光纤跳线能够有效降低建设运营成本。OM5光纤跳线借鉴了单模光纤的波分复用(WDM)技术,延展了网络传输时的可用波长范围,能够在1芯多模光纤上支持4个波长,把需要的光纤芯数降低为之前的1/4,这在很大程度上降低了网络的布线成本,也是其得到广泛认可的根本原因之一。

第三个优势在于:OM5光纤跳线在兼容性和互操作性方面优势明显,能够和OM3光纤跳线和OM4光纤跳线一样支持传统应用。此外,它和传统的OM3和OM4光纤跳线能够完全兼容,并且它们之间的互操作性极强。

满足高速数据中心传输需求

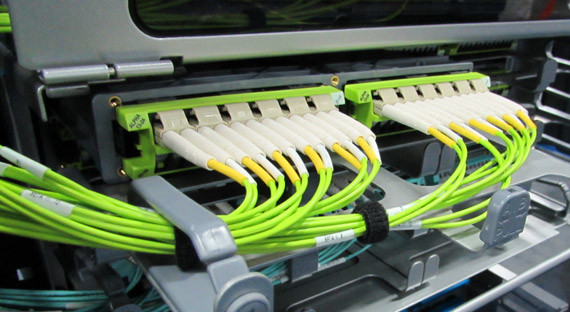

OM5光纤跳线为超大型数据中心赋予强劲的生命力,它突破了传统多模光纤所采用的并行传输技术和传输速率低的瓶颈。不但能够使用更少的多模光纤芯数支持更高速的网络传输,而且,由于它采用了成本更低的短波波长,光模块的成本和功耗都会远远低于采用长波激光光源的单模光纤。因此,随着对传输速率要求的不断提升,OM5光纤跳线在未来100G/400G/1T超大型的数据中心中将会具有广阔的应用前景。

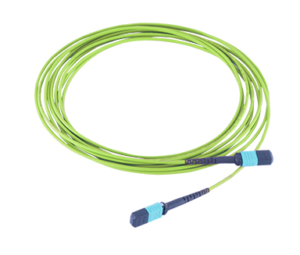

以未来第一代400G以太网光纤布线为例,共需要16芯光纤用于发送信号,以及16芯光纤用于接收信号,总共需要32芯光纤多模光纤,这就意味着数据中心需要部署32芯MPO/MTP接口的布线系统。因此,高昂的布线成本必然会给数据中心运营者们带来巨大压力。

如果采用OM5光纤跳线和短波分复用的光模块,总共则只需要8芯多模光纤,其中4芯光纤用于发送信号,另外收4芯光纤用于接收信号,并且每根光纤传输4个波长,每个波长的传输速率25Gbps,因此,OM5光纤跳线的每芯光纤可以传输100Gbps的数据。通过采用这种短波分复用加并行传输的技术,数据中心的布线成本将得到很大程度的减少,相信OM5光纤跳线在不久的将来会得到广泛使用。
