光纤耦合器结构与原理解析

[来源:纤亿通]  [日期:2015-08-27]  [点击数:12255]
熔锥法是制作耦合器的最普通的技术,熔融拉锥型光纤耦合器是将两根(或者两根以上)光纤去除涂覆层,以一定方式靠拢,在高温加热下熔融,同时向两侧拉伸,在加热区形成双锥体形式的特种波导结构,实现光功率耦合,控制拉伸锥型耦合区长度可以控制两端口功率耦合比(分光比)。

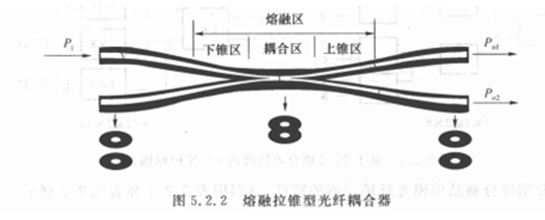

熔锥法是制作耦合器的最普通的技术,熔融拉锥型光纤耦合器是将两根(或者两根以上)光纤去除涂覆层,以一定方式靠拢,在高温加热下熔融,同时向两侧拉伸,在加热区形成双锥体形式的特种波导结构,实现光功率耦合,控制拉伸锥型耦合区长度可以控制两端口功率耦合比(分光比)。熔锥拉锥型光纤耦合器如图5.2.2所示。





星形耦合器

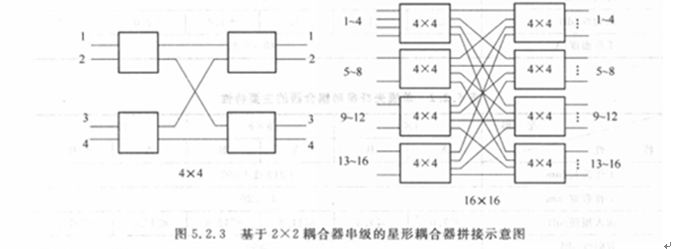

星形耦合器是指输入输出端口具有N×N型的耦合器,星形耦合器可采用多根光纤扭绞,加热熔融拉锥而形成,对于单模光纤,这种多芯熔锥式星形耦合器需要精确地调整多根光纤间的耦合,这一点很困难,因而通常用另一种拼接方法来构造N×N星形耦合器。如图5.2.3所示利用4只2×2基本单元可以构成4×4耦合器,利用12只2×2基本单元可以构成8×8耦合器,利用8只4×4基本单元可以构成16×16耦合器等。


树形耦合器

树形耦合器时主输入输出端口具有1×N型的耦合器,这种耦合器主要用于光功率分配场合,在接入网中用于光分配网。采用类似的方法,可将1×2或2×2耦合器逐次拼接,构成1×N或2×N,其拼接方案如图5.2.4所示。
