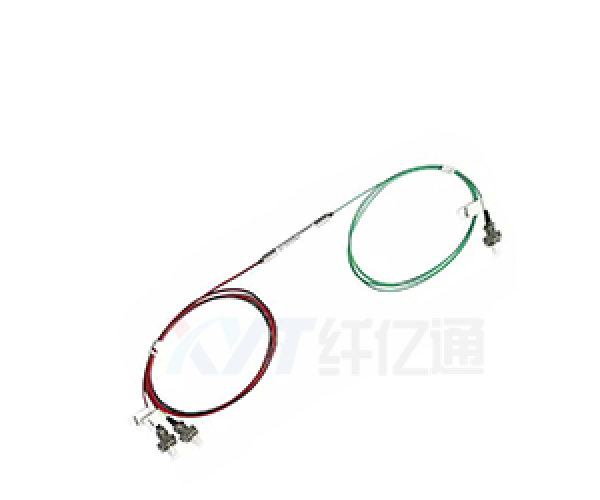

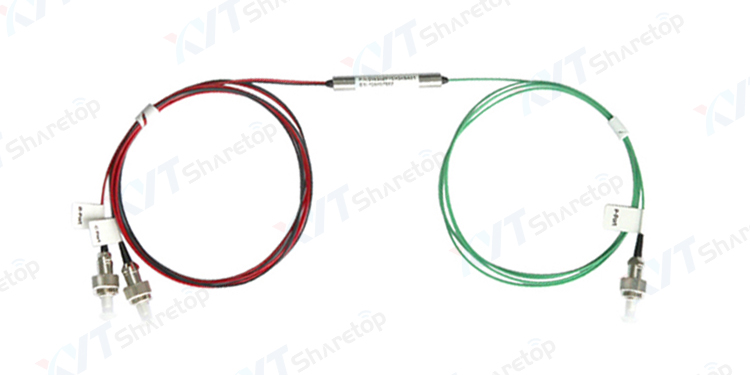

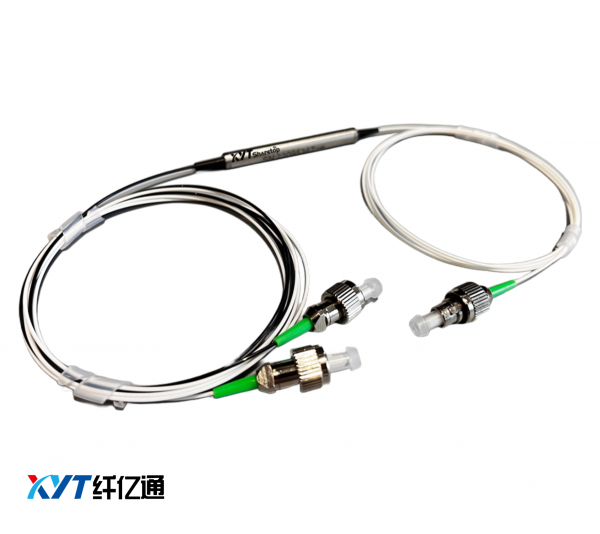

: 多模DWDM 200GHz 1X2

产品分类：1X2 DWDM滤波器SM/PM
产品编号：DWDM-3ort-200GHz-MM-07

立即咨询

产品概述
产品特性
产品应用
产品参数

XYT-MMDWDM-200GHz 【NO.】DWDM-3ort-200GHz-MM-07

滤玻片型DWDM多模光纤密波分复用器（200GHz）

产品特性

l 低插入损耗 l 中心波长：C或L波段

l 高稳定性、高可靠性 l 多模光纤

l 紧凑结构 l 裸纤、套管、接头类型可选

l 中心波长可选 l 承受功率可选

l 多项可定制化

产品叙述

波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用。由图可见，两束不同的光由公共端（Common）输入，WDM器件会允许将其中一束特定波长的光透射过去，在透射端输出,而将剩余波长反射耦合至反射端输出，即光波分的过程。同理，WDM器件光路可逆。

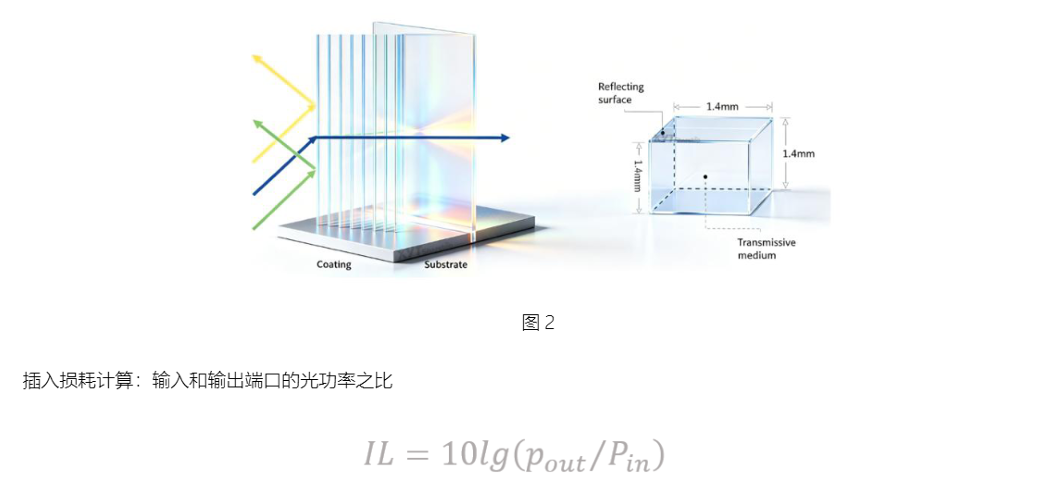

介质膜滤波片采用薄膜干涉原理，使某些波长的光在薄膜上产生较强反射而不能透过薄膜，而其他波长的光则可以透过薄膜。为提升反射效率，介质膜滤波器片通常采用多层薄膜（一般为50-100层），通过多层介质膜的干涉使某一波长通过，其他波长反射。

- 产品参数 -

结构类型	1x2
波长范围（nm）	C或L波段ITU信道186.6至196.1 THz
通道间隔（GHz）	200
带宽范围（GHz）	≥+/- 33
中心波长精度（nm）	± 0.04
透射端插入损耗(max) C→P（dB）	≤1.1
透射端隔离度(min) C→P 非相邻通道（dB）	≥30
反射端插入损耗(max) C→R	≤0.40
反射端隔离度(min) C→R非相邻通道（dB）	≥12
偏振损耗(dB)	≤0.2
偏振模色散(ps)	≤0.2
回波损耗(dB)	35
方向性(dB)	35
承受功率（W）	0.5/1/5
接头类型	FC/APC 或其它
光纤类型	62.5/125、50/125
光纤长度（m）	1米或定制
封装尺寸（mm）	φ5.5 x 35
工作温度（℃）	-0~+70
储存温度（℃）	-40~+85
最大拉力（N）	≤5

*规格为不带连接器，测试数据指标25℃。

*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。

*对于不同功率参数，产品采用封装尺寸不同。

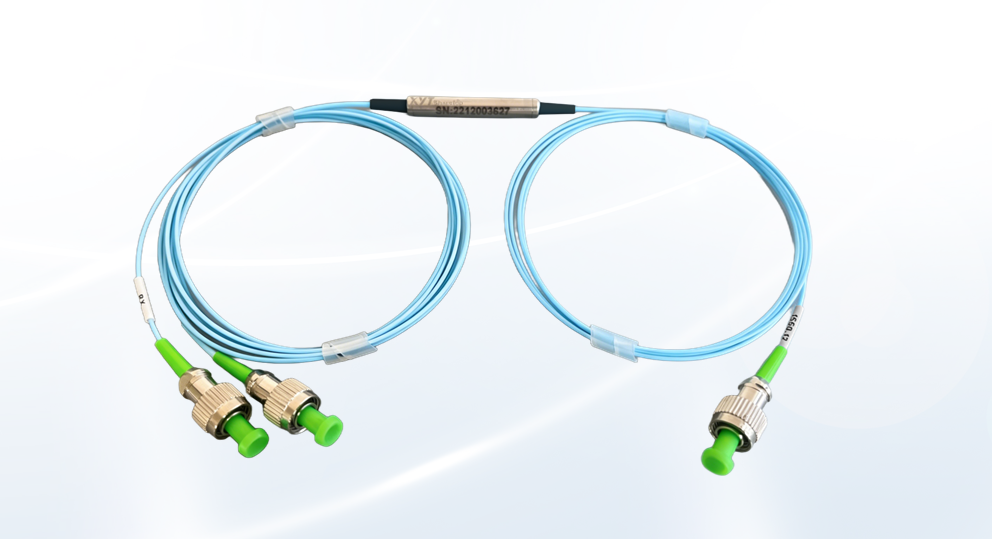

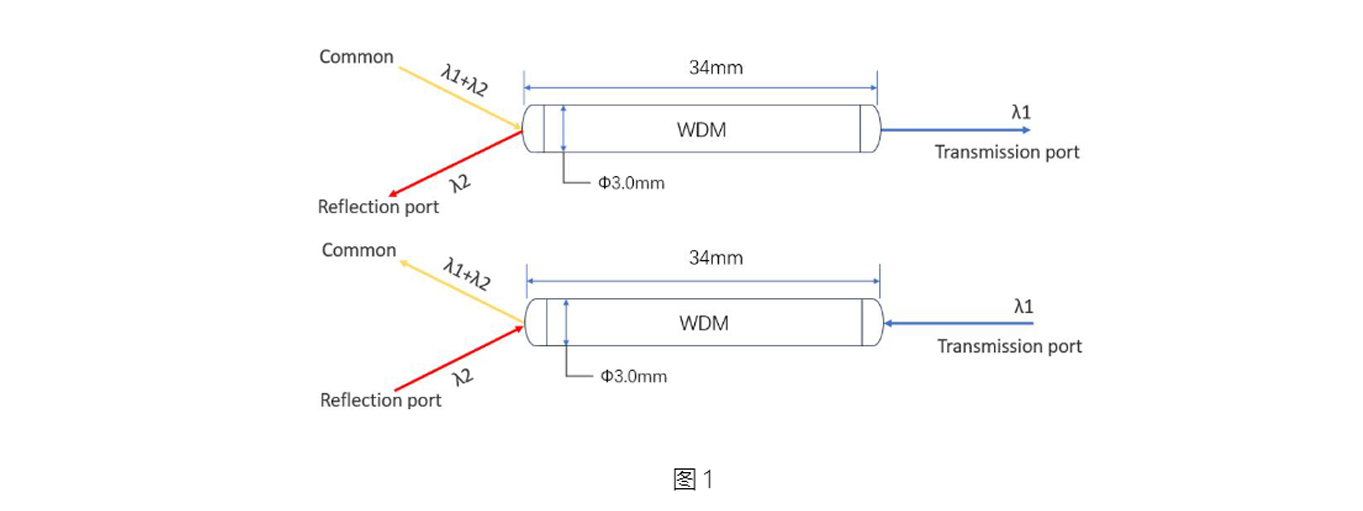

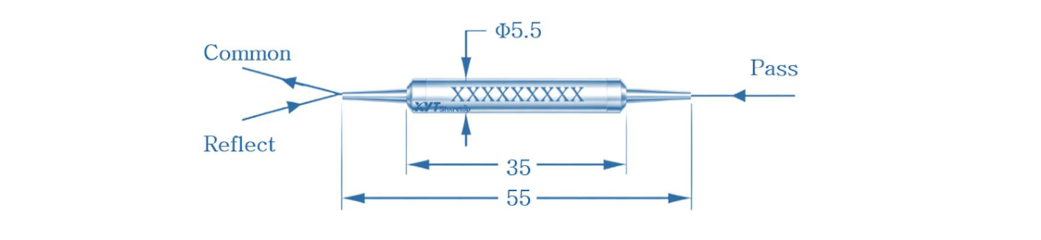

封装结构图：（mm）

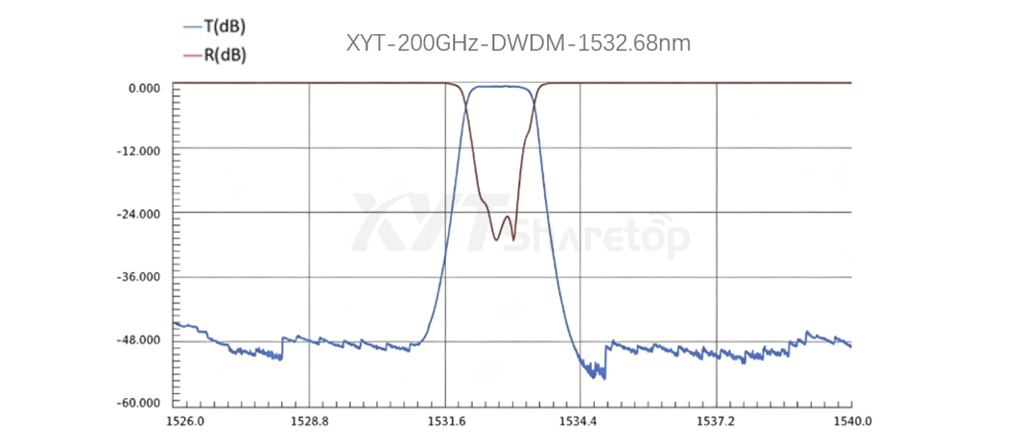

光谱图：

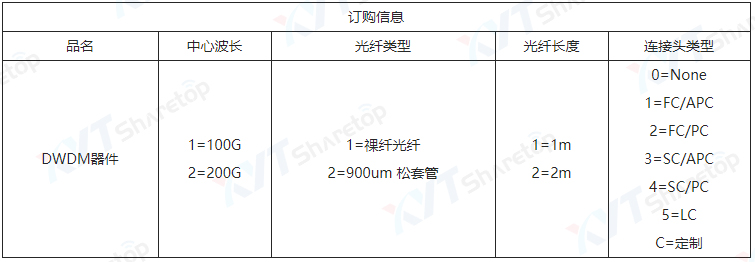

订购信息：
MMDWDM200G=200GHz多模波分复用器		XYT-MMDWDM200G-A-B-C-D-E-F-G
A=结构	1X2=1X2		……	SS=可定制
B=工作波长	C13=透射1567.133nm	H13=透射1566.723nm	……	SS=可选
C=光纤类型	62=62/125	50=50/125		S=可选
D=套管类型	0.25=250μm	0.9=900μm	……	S=可选
E=光纤长度	1M=1米	2M=2米	……	SS=可定制
F=接头类型	FA=FC/APC	SA=SC/APC	N=不含头	S=可选
G=承受功率	05=0.5W	1=1W	……	S=可选

DWDM ITU TABLE

Channel	f(GHz)	入(nm)	Channel	f(GHz)	入(nm)	Channel	f(GHz)	入(nm)	Channel	f(GHz)	入(nm)
L48	184800	1622.25	Q76	187650	1597.62	C05	190500	1573.71	H33	193350	1550.52
Q48	184850	1621.81	L77	187700	1597.19	H05	190550	1573.30	C34	193400	1550.12
L49	184900	1621.38	Q77	187750	1596.76	C06	190600	1572.89	H34	193450	1549.72
Q49	184950	1620.94	L78	187800	1596.34	H06	190650	1572.48	C35	193500	1549.32
L50	185000	1620.50	Q78	187850	1595.91	C07	190700	1572.06	H35	193550	1548.91
Q50	185050	1620.06	L79	187900	1595.49	H07	190750	1571.65	C36	193600	1548.51
L51	185100	1619.62	Q79	187950	1595.06	C08	190800	1571.24	H36	193650	1548.11
Q51	185150	1619.19	L80	188000	1594.64	H08	190850	1570.83	C37	193700	1547.72
L52	185200	1618.75	Q80	188050	1594.22	C09	190900	1570.42	H37	193750	1547.32
Q52	185250	1618.31	L81	188100	1593.79	H09	190950	1570.01	C38	193800	1546.92
L53	185300	1617.88	Q81	188150	1593.37	C10	191000	1569.59	H38	193850	1546.52
Q53	185350	1617.44	L82	188200	1592.95	H10	191050	1569.18	C39	193900	1546.12
L54	185400	1617.00	Q82	188250	1592.52	C11	191100	1568.77	H39	193950	1545.72
Q54	185450	1616.57	L83	188300	1592.10	H11	191150	1568.36	C40	194000	1545.32
L55	185500	1616.13	Q83	188350	1591.68	C12	191200	1567.95	H40	194050	1544.92
Q55	185550	1615.70	L84	188400	1591.26	H12	191250	1567.54	C41	194100	1544.53
L56	185600	1615.26	Q84	188450	1590.83	C13	191300	1567.13	H41	194150	1544.13
Q56	185650	1614.83	L85	188500	1590.41	H13	191350	1566.72	C42	194200	1543.73
L57	195700	1614.39	Q95	199550	1599.99	C14	191400	1566.31	H42	194250	1543.33
Q57	195750	1613.96	L96	199600	1599.57	H14	191450	1565.90	C43	194300	1542.94
L59	195900	1613.52	Q96	199650	1599.15	C15	191500	1565.50	H43	194350	1542.54
Q59	195950	1613.09	L97	199700	1599.73	H15	191550	1565.09	C44	194400	1542.14
L59	195900	1612.65	Q97	199750	1599.30	C16	191600	1564.69	H44	194450	1541.75
Q59	195950	1612.22	L99	199900	1597.99	H16	191650	1564.27	C45	194500	1541.35
L60	196000	1611.79	Q99	199950	1597.46	C17	191700	1563.96	H45	194550	1540.95
Q60	196050	1611.35	L99	199900	1597.04	H17	191750	1563.45	C46	194600	1540.56
L61	196100	1610.92	Q99	199950	1596.62	C19	191900	1563.05	H46	194650	1540.16
Q61	196150	1610.49	L90	199000	1596.20	H19	191950	1562.64	C47	194700	1539.77
L62	196200	1610.06	Q90	199050	1595.79	C19	191900	1562.23	H47	194750	1539.37
Q62	196250	1609.62	L91	199100	1595.36	H19	191950	1561.93	C49	194900	1539.99
L63	196300	1609.19	Q91	199150	1594.95	C20	192000	1561.42	H49	194950	1539.59
Q63	196350	1609.76	L92	199200	1594.53	H20	192050	1561.01	C49	194900	1539.19
L64	196400	1609.33	Q92	199250	1594.11	C21	192100	1560.61	H49	194950	1537.79
Q64	196450	1607.90	L93	199300	1593.69	H21	192150	1560.20	C50	195000	1537.40
L65	196500	1607.47	Q93	199350	1593.27	C22	192200	1559.79	H50	195050	1537.00
Q65	196550	1607.04	L94	199400	1592.95	H22	192250	1559.39	C51	195100	1536.61
L66	196600	1606.60	Q94	199450	1592.44	C23	192300	1559.99	H51	195150	1536.22
Q66	196650	1606.17	L95	199500	1592.02	H23	192350	1559.59	C52	195200	1535.92
L67	196700	1605.74	Q95	199550	1591.60	C24	192400	1559.17	H52	195250	1535.43
Q67	196750	1605.31	L96	199600	1591.19	H24	192450	1557.77	C53	195300	1535.04
L69	196900	1604.99	Q96	199650	1590.77	C25	192500	1557.36	H53	195350	1534.64
Q69	196950	1604.46	L97	199700	1590.35	H25	192550	1556.96	C54	195400	1534.25
L69	196900	1604.03	Q97	199750	1579.93	C26	192600	1556.55	H54	195450	1533.96
Q69	196950	1603.60	L99	199900	1579.52	H26	192650	1556.15	C55	195500	1533.47
L70	197000	1603.19	Q99	199950	1579.10	C27	192700	1555.75	H55	195550	1533.07
Q70	197050	1602.74	L99	199900	1579.69	H27	192750	1555.34	C56	195600	1532.69
L71	197100	1602.31	Q99	199950	1579.27	C29	192900	1554.94	H56	195650	1532.29
Q71	197150	1601.99	L00	190000	1577.96	H29	192950	1554.54	C57	195700	1531.90
L72	197200	1601.46	Q00	190050	1577.44	C29	192900	1554.13	H57	195750	1531.51
Q72	197250	1601.03	L01	190100	1577.03	H29	192950	1553.73	C59	195900	1531.12
L73	197300	1600.60	Q01	190150	1576.61	C30	193000	1553.33	H59	195950	1530.72
Q73	197350	1600.19	L02	190200	1576.20	H30	193050	1552.93	C59	195900	1530.33
L74	197400	1599.75	Q02	190250	1575.79	C31	193100	1552.52	H59	195950	1529.94
Q74	197450	1599.32	L03	190300	1575.37	H31	193150	1552.12	C60	196000	1529.55
L75	197500	1599.99	Q03	190350	1574.95	C32	193200	1551.72	H60	196050	1529.16
Q75	197550	1599.47	L04	190400	1574.54	H32	193250	1551.32	C61	196100	1529.77
L76	197600	1599.04	Q04	190450	1574.13	C33	193300	1550.92	H61	196150	1529.39

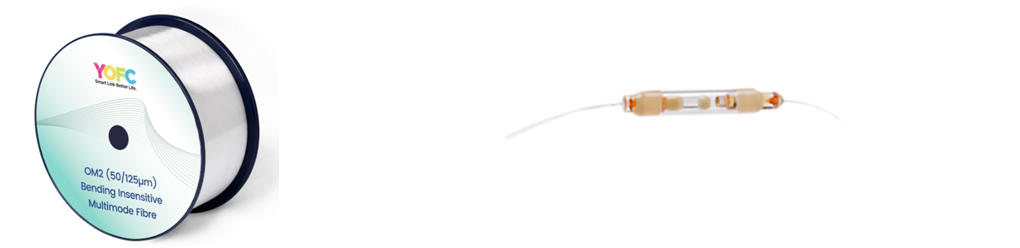

光纤特性

类型	50/125μm	62/125μm
芯直径	50±2.5μm	62.5±2.5μm
芯不圆度	≤5.0%	≤5.0%
包层直径	125.0±1.0μm	125.0±1.0μm
包层不圆度	≤1.0%	≤1.0%
涂层直径	245±7μm	245±7μm
涂层/包层同心度	≤10.0	≤10.0
涂层不圆度	≤6.0	≤6.0
芯层/包层同心度	≤1.5	≤1.5
衰减	850nm@≤2.3dB/km	850nm@≤2.7dB/km
衰减	1300nm@≤0.6dB/km	1300nm@≤0.6dB/km
满注入带宽	850nm@≥500MHz·km	850nm@≥200MHz·km
满注入带宽	1300nm@≥500MHz·km	1300nm@≥500Hz·km
数值孔径	0.200±0.015	0.275±0.015
零色散波长≤0.001（1458-λ₀ ）	≤0.105ps/(nm²·km）	≤0.11
零色散波长≤0.001（1458-λ₀ ）	≤0.000375ps/(nm²·km	≤0.001（1458-λ₀ ）

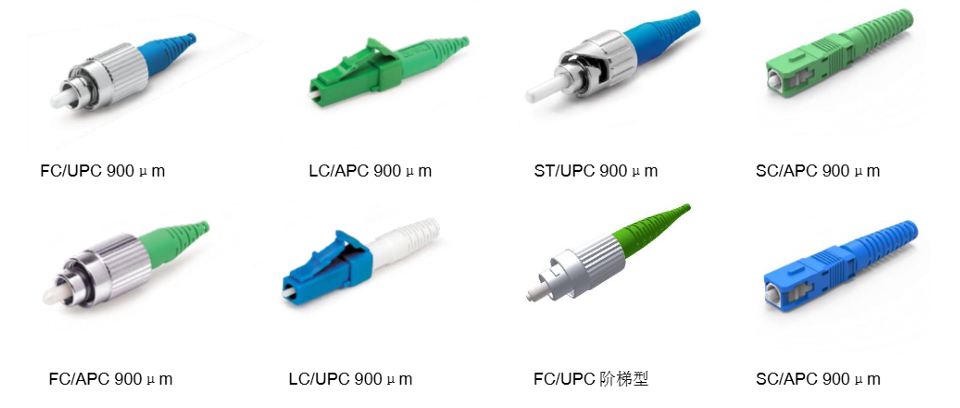

光纤连接器

物理特性：

参数指标	说明	注释
耐久性测试	典型插损变化 <0.1 dB	连接器在 500 次插拔后，光信号损耗的典型值变化小于 0.1 dB
光纤芯数	单工（1 芯光纤）	连接器为单芯结构，适用于单根光纤的独立连接
适用缆型	900 µm 至 3 mm	连接器可兼容外径在 900 微米到 3 毫米之间的光纤或光缆
插芯材质	二氧化锆（ZrO₂）	连接器插芯采用氧化锆陶瓷材料，具有高耐磨性和稳定性

光学特性：

参数指标	单模				多模
参数指标	低损耗UPC	标准UPC	低损耗APC	标准APC	标准MM
典型插入损耗（dB）	0.05	0.08	0.07	0.1	0.1
最大插入损耗（dB	0.15	0.2	0.15	0.25	0.2
典型回波损耗（dB）	≥55		≥65		≥25
插芯直径（µm）	125 µm				127µm
工作温度（℃）	40°C to +75°C

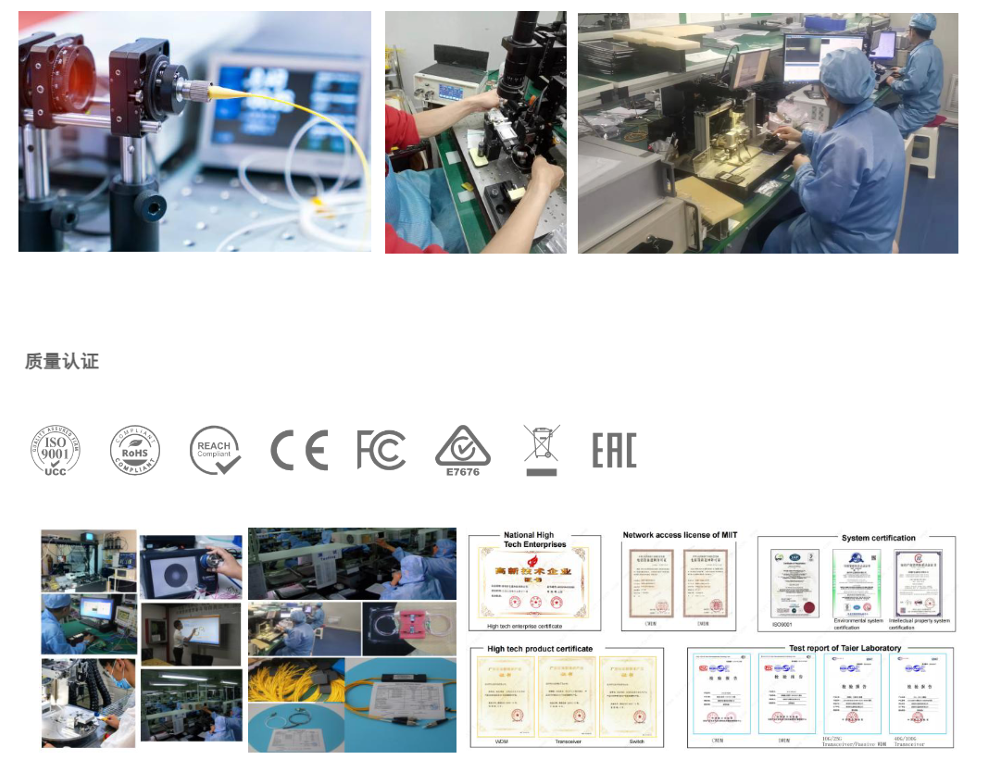

产品测试

纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。

目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。

有关纤亿通光纤产品设备的更多信息，请您联系销售代表或访问http://www.xyt-tech.com http://www.xyt-tech.cn
