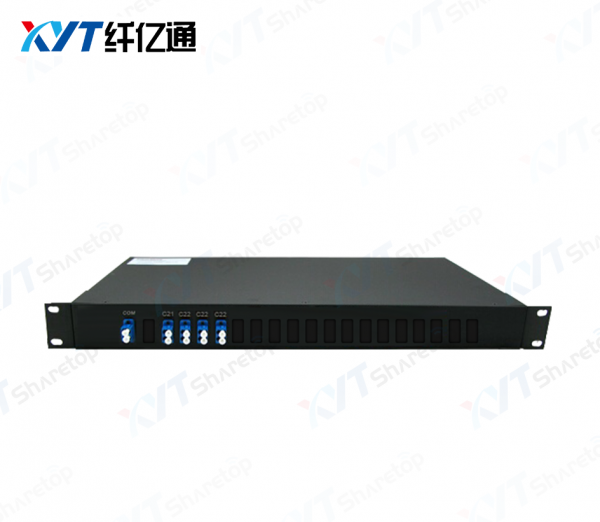

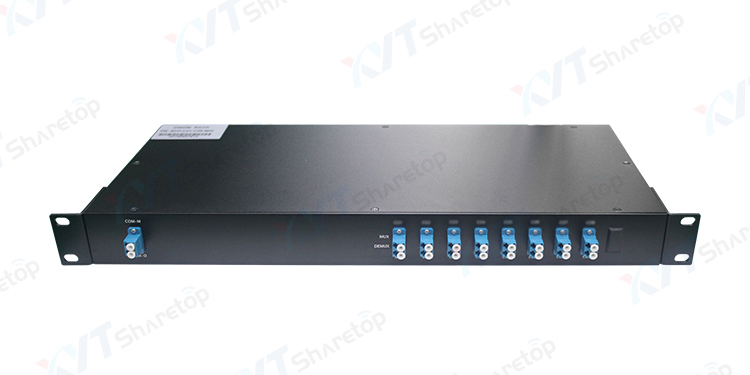

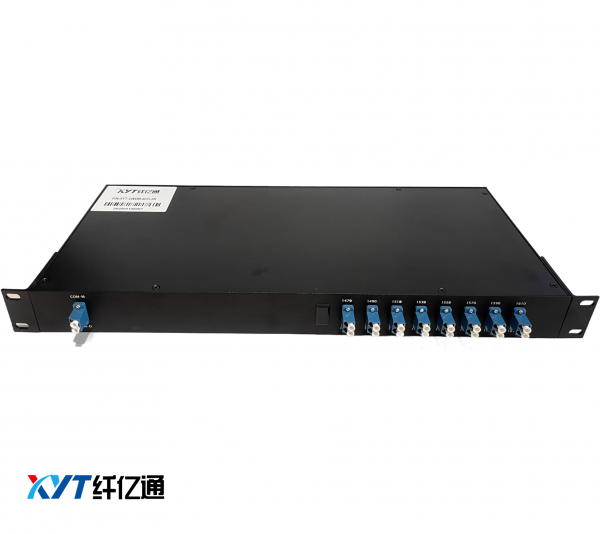

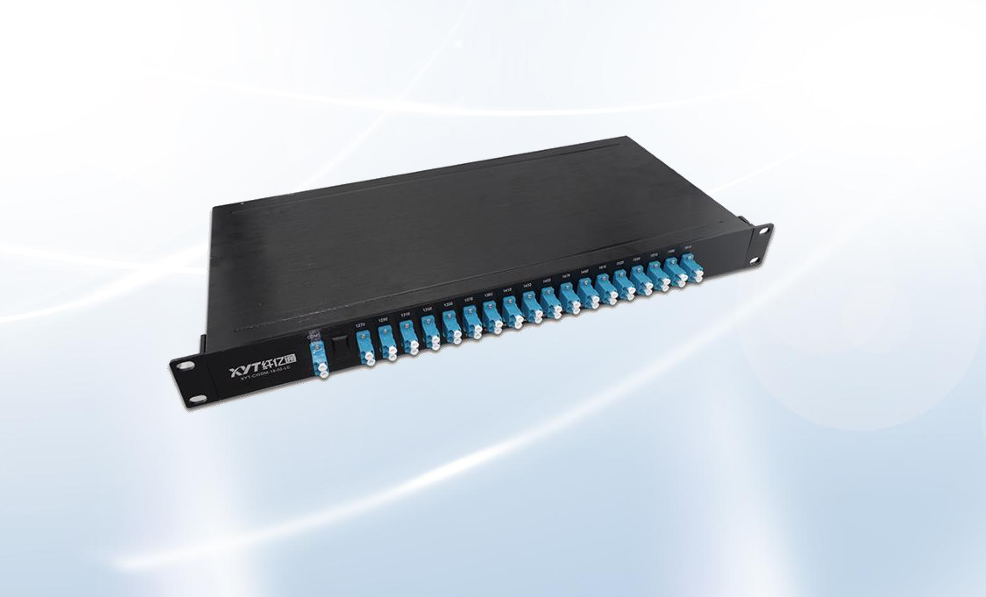

XYT-CWDM-8CH-2R XYT-CWDM-8CH-1R
【NO.】CWDM-TFF1U-05
产品特性
l 低插入损耗 l 中心波长：1270~1610nm
l 高稳定性、高可靠性 l SMF-28e光纤
l 紧凑结构 l 机架类型、接头类型可选
l 中心波长可选 l 承受功率可选
l 多项可定制化

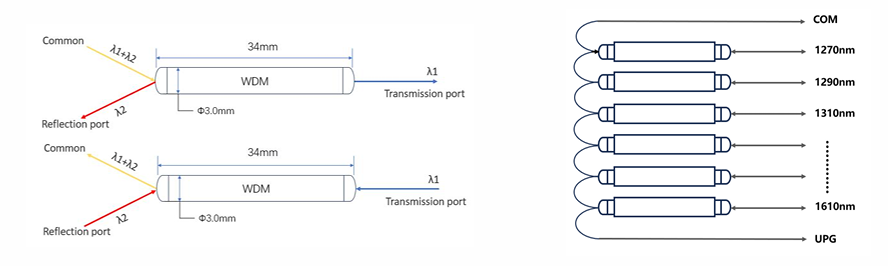

波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用。由图可见，两束不同的光由公共端（Common）输入，WDM器件会允许将其中一束特定波长的光透射过去，在透射端输出,而将剩余波长反射耦合至反射端输出，即光波分的过程。同理，WDM器件光路可逆。
图1

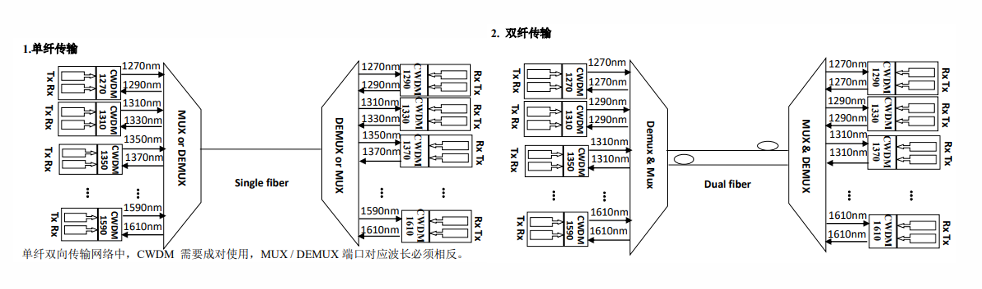

粗波分复用器CWDM模块采用TFF(薄膜滤波器) 技术，由符合ITU-T G.694.2 标准，在1270-1610 nm范围内每间隔20nm一个通道。它可以通过一芯光纤承载2-18个CWDM波长，每个波长不会影响另一个波长，因此信号不会干扰。每个通道通常对数据的速度和类型是透明的，因此任何组合的传输业务类型都可以通过单根光纤或一对光纤同时传输。
图2

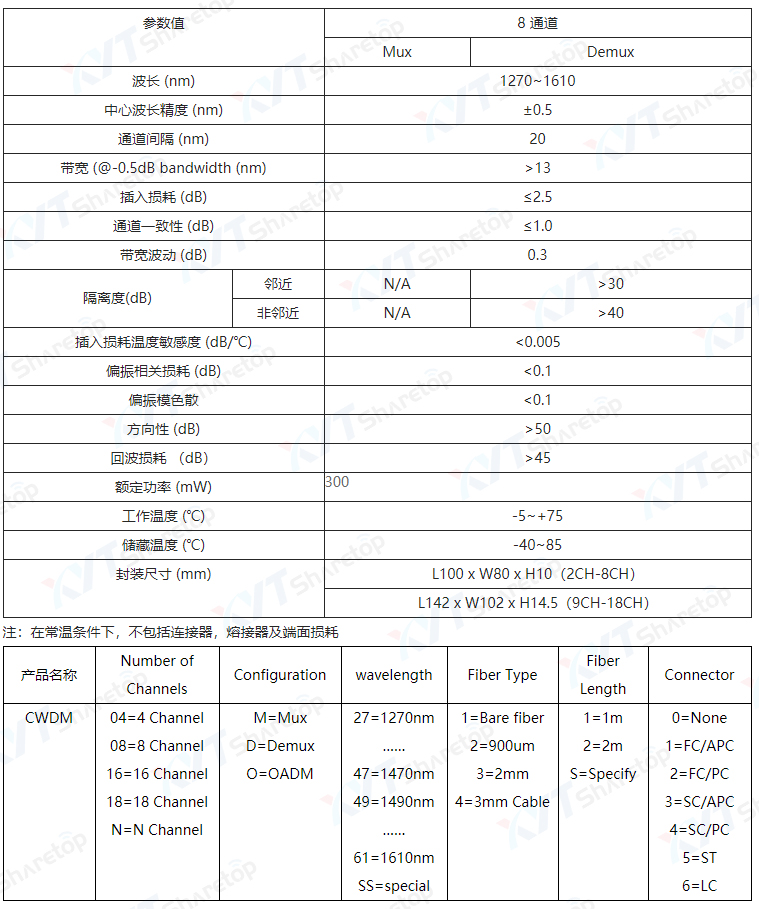

插入损耗计算：输入和输出端口的光功率之比

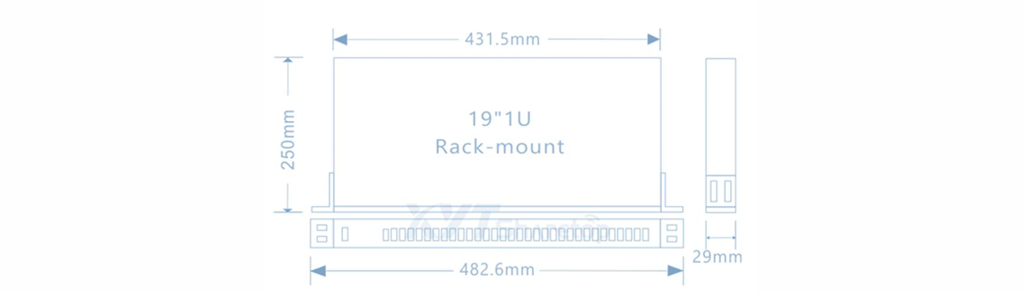

封装结构图：（mm）

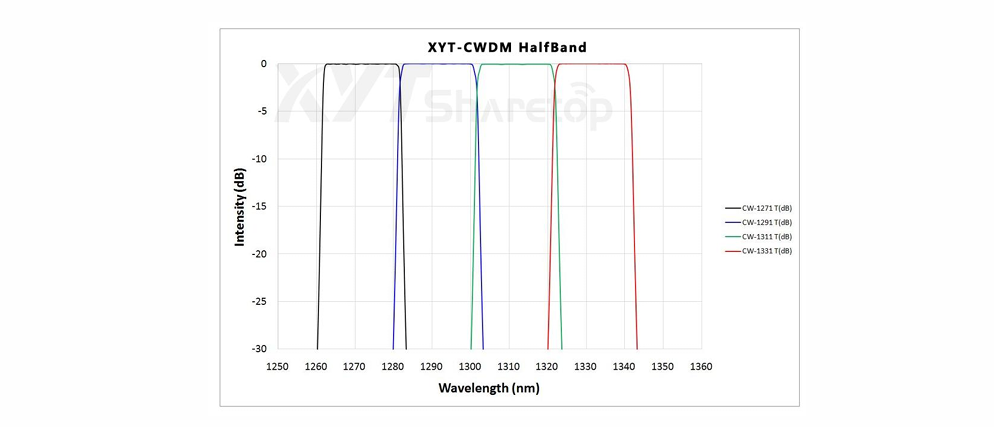

频谱图：
项序 | 通道编号 | 中心波长（nm） | 颜色 |
1 | 27 | 1270 | 浅紫色 |
2 | 29 | 1290 | 深天蓝 |
3 | 31 | 1310 | 黄绿色 |
4 | 33 | 1330 | 赭石黄 |
5 | 35 | 1350 | 粉红色 |
6 | 37 | 1370 | 淡棕色 |
7 | 39 | 1390 | 白色 |
8 | 41 | 1410 | 银色 |
9 | 43 | 1430 | 黑色 |
10 | 45 | 1450 | 黄橙色 |
11 | 47 | 1470 | 灰色 |
12 | 49 | 1490 | 紫色 |
13 | 51 | 1510 | 蓝色 |
14 | 53 | 1530 | 绿色 |
15 | 55 | 1550 | 黄色 |
16 | 57 | 1570 | 橙色 |
17 | 59 | 1590 | 红色 |
18 | 61 | 1610 | 棕色 |

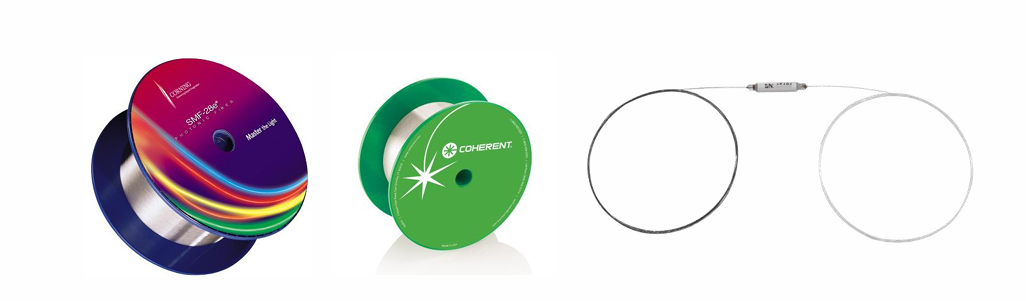

光纤特性：
类型 | SMF-28e |
工作波长 | 1285 – 1330@ 1310 nm 1525 – 1575 @ 1550nm |
数值孔径NA | 0.080 ± 0.005 |
包层数值孔径(5%) | ≥ 0.46 |
模场直径 | 9.2 ± 0.4µm @1310 nm 10.4 ± 0.5 @ 1550 nm |
截止波长 | 入cf≤ 1280 nm |
芯层损耗 | ≤ 0.03 dB/km @ 1310 nm ≤ 0.02 dB/km @ 1550nm |
包层衰减 | ≤ 15 dB/km @ 1095 nm |
包层直径 | 125.0 ± 0.7 µm |
芯径 | 9 µm |
涂覆层直径 | 242.0± 5 µm |
包层/涂覆层偏差 | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm |
涂覆层材料 | 丙烯酸酯 |
长期弯曲半径 | ≥ 13 mm |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) |
*该表述适用于产品说明，“本公司产品将持续更新，我们保留随时修改相关指标且无需事先通知的权利”。

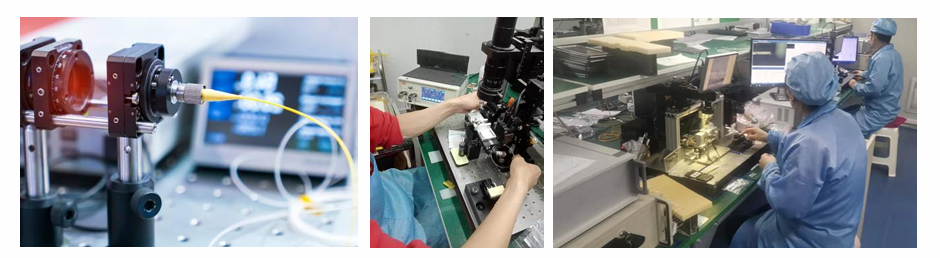

纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。
目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。
有关纤亿通光纤产品设备的更多信息，请您联系销售代表或访问http://www.xyt-tech.com http://www.xyt-tech.cn
