中心波长（nm） | 850 |
带宽范围（nm） | ±10 |
典型隔离度(dB) (P2-P1,P3-P2) | 24 |
最小隔离度(dB) (P2-P1,P3-P2) | 22 |
典型插入损耗(dB) (P1-P2,P2-P3) | 1.0 |
最大插入损耗 (dB) (P1-P2,P2-P3) | 1.5 |
偏振相关损耗(dB) | ≤0.2 |
承受功率（连续光CW）（W） | 0.5/1/3/5/10或 定制 |
回波损耗（dB） | ≥45 |
最小串扰（dB） | ≥45 |
接头类型 | FC/APC 或 其它 |
光纤类型 | 780-HP |
光纤长度（m） | 1米 或 定制 |
封装尺寸（mm） | 70x28x26 |
工作温度（℃） | 0~60 |
储存温度（℃） | -10~75 |
最大拉力（N） | ≤5 |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

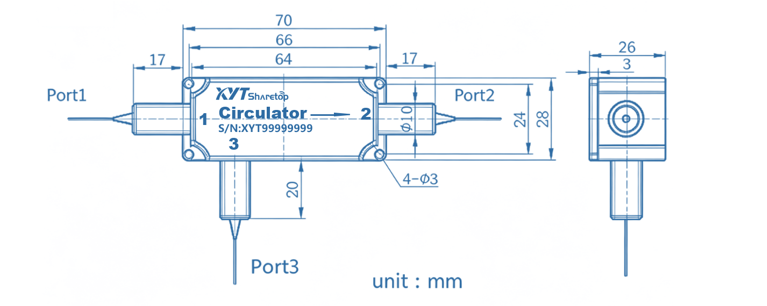

封装结构
产品订购
订购信息： | ||||||
CIR3=三端口光纤环形器 | XYT-CIR3-A-B-C-D-E-F | |||||
A=工作波长 | 808=808nm | 830=830nm | 850=850nm | S=可选 | ||
B=光纤类型 | 78=780-HP | SS=可定制 | ||||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | 2.0=套管2mm | AF=铠装 | …… | S=可选 |
D=光纤长度 | 05=0.5米 | 1M=1米 | 15=1.5米 | 2M=2米 | …… | SS=可定制 |
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 |
F=承受功率 | 05=0.5W | 1=1W | 3=3W | …… | 10=10W | SS=可定制 |
最大脉冲功率10kW或定制 | ||||||
光纤特性
类型 | 630-HP | 780-HP |
工作波长 | 600 – 770 nm | 780 – 970 nm |
数值孔径 | 0.130 | 0.130 |
模场直径（Gaussian） | 4.0 ± 0.5 µm @ 630 nm | 5.0 ± 0.5 µm @ 850 nm |
截止波长 | 570 ± 30 nm | 730 ± 30 nm |
损耗衰减 | ≤ 12.0 dB/km @ 630 nm | ≤ 3.5 dB/km @ 850 nm ≤ 4.0 dB/km @ 780 nm |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 3.5 µm | 4.4 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.50 µm |
涂覆层材料 | 丙烯酸酯 | 丙烯酸酯 |
工作温度 | -55 to 85 °C | -55 to 85 °C |
短期弯曲半径 | ≥ 6 mm | ≥ 6 mm |
长期弯曲半径 | ≥ 13 mm | ≥ 13 mm |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
