中心波长（nm） | 635 | 650 | 660 | 680 |
带宽范围（nm） | ±5 | |||
典型隔离度(dB) (P2-P1,P3-P2) | 22 | |||
最小隔离度(dB) (P2-P1,P3-P2) | 20 | |||
典型插入损耗(dB) (P1-P2,P2-P3) | 1.0 | |||
最大插入损耗 (dB) (P1-P2,P2-P3) | 1.5 | |||
偏振相关损耗(dB) | ≤0.3 | |||
承受功率（连续光CW）（W） | 0.3或 定制 | |||
回波损耗（dB） | ≥45 | |||
最小串扰（dB） | ≥40 | |||
接头类型 | FC/APC 或 其它 | |||
光纤类型 | 630-HP | |||
光纤长度（m） | 默认1米 或 定制 | |||
封装尺寸（mm） | 70x28x26 | |||
工作温度（℃） | 0~60 | |||
储存温度（℃） | -10~75 | |||
最大拉力（N） | ≤5 | |||
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

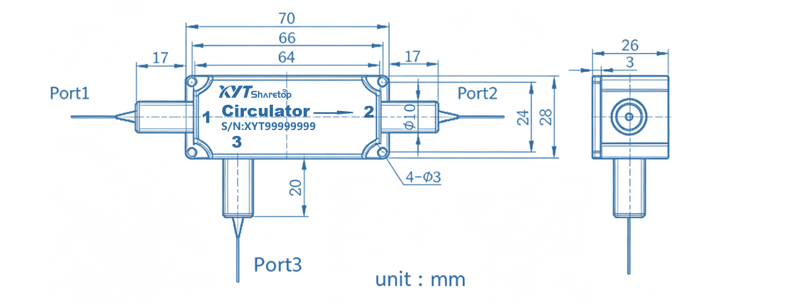

封装结构图
产品订购
订购信息： | |||||||
CIR3=三端口光纤环形器 | XYT-CIR3-A-B-C-D-E-F | ||||||
A=工作波长 | 635=635nm | 650=650nm | 660=660nm | 680=680nm | …… | S=可选 | |
B=光纤类型 | 63=630-HP | SS=可定制 | |||||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | 2.0=套管2mm | AF=铠装 | …… | S=可选 | |
D=光纤长度 | 05=0.5米 | 1M=1米 | 15=1.5米 | 2M=2米 | …… | SS=可定制 | |
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 | |
F=承受功率 | 03=0.3W | SS=可定制 | |||||
类型 | 460-HP | 630-HP |
工作波长 | 450 – 600 nm | 600 – 770 nm |
数值孔径 | 0.130 | 0.130 |
模场直径（Gaussian） | 3.5 ± 0.5 µm @ 515 nm | 4.0 ± 0.5 µm @ 630 nm |
截止波长 | 430 ± 20 nm | 570 ± 30 nm |
损耗衰减 | ≤ 12.0 dB/km @ 630 nm ≤ 30.0 dB/km @ 515 nm | ≤ 12.0 dB/km @ 630 nm |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 2.5 µm | 3.5 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.50 µm |
涂覆层材料 | 丙烯酸酯 | 丙烯酸酯 |
工作温度 | -55 to 85 °C | -55 to 85 °C |
短期弯曲半径 | ≥ 6 mm | ≥ 6 mm |
长期弯曲半径 | ≥ 13 mm | ≥ 13 mm |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
