XYT-PMFC-980
【NO.】PMFC-980-26Nv13

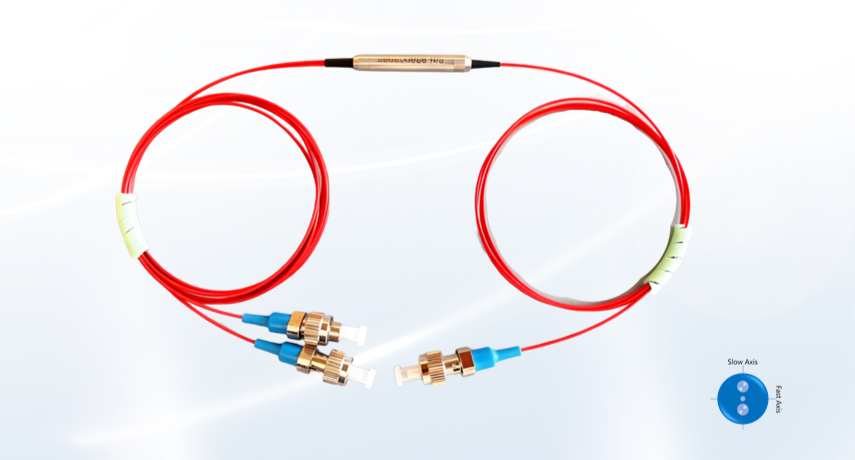

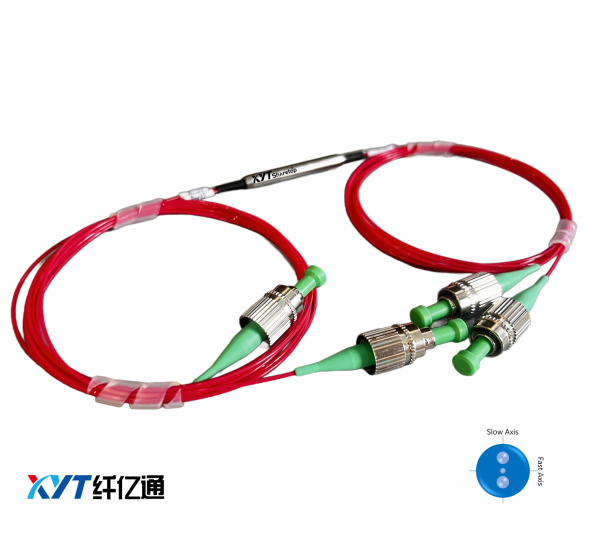

玻片型保偏光纤耦合器（980nm）
中心波长（nm） | 980 | |
带宽范围（nm） | ±20 | |
结构类型 | 1X2 | 2X2 |
附加损耗(dB) | ≤0.8 | ≤1.0 |
单轴工作Min消光比(dB) | 22 | 20 |
双轴工作Min消光比(dB) | 20 | 18 |
分光比 | （99~1）可选表2 | |
承受功率（W） | 0.5/1/3/5/10 | |
回波损耗（dB） | 50 | |
接头类型 | FC/APC 或 其它 | |
光纤类型 | PM980-HP | |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | 35 x Ø5.5 | |
工作温度（℃） | -5~+70 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
分光比（%） | 分光误差（%） | 端口1插损 | 端口2插损 |
1/99 | ±0.8 | 21 | 0.7 |
2/98 | ±1.0 | 18.2 | 0.9 |
3/97 | ±1.2 | 16.5 | 1.0 |
5/95 | ±1.5 | 14.5 | 1.1 |
10/90 | ±2 | 11.6 | 1.2 |
20/80 | ±2.5 | 8.0 | 1.5 |
30/70 | ±2.5 | 6.2 | 2.2 |
40/60 | ±3.0 | 5.0 | 3.1 |
50/50 | ±3.0 | 3.6 | 3.6 |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB，消光比低2dB，慢轴对准Key键。
*对于不同功率参数，产品采用封装尺寸不同。

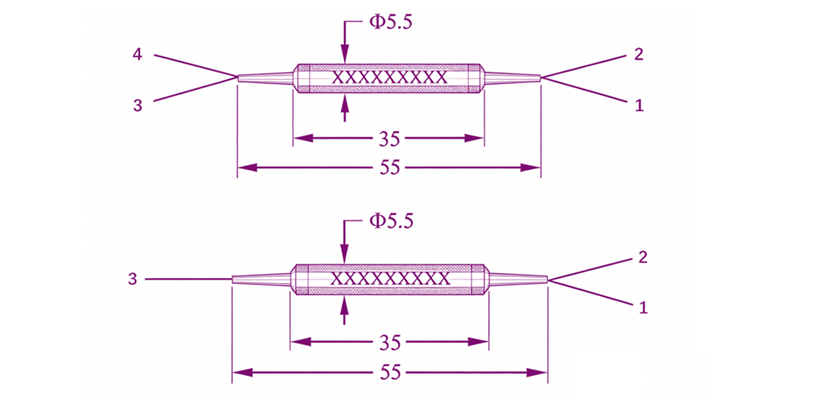

封装结构图：（mm）
PMFC=玻片型保偏光纤耦合器 | XYT-PMFC -A-B-C-D-E-F-G-H-I | |||
A=结构 | 1X2=1X2 | 2X2=2X2 | …… | S=可选 |
B=工作波长 | 980=980nm | 1030=1030nm | 1030=1030nm | SS=可定制 |
C=分光比 | 1/99=1:99 | 10/90=10:90 | 50/50=50:50 | S=可选 |
D=工作轴 | F=快轴工作,慢轴截止 | S=慢轴工作,快轴截止 | B=双轴工作 | SS=可选 |
E=光纤类型 | P9=PM980-HP | SS=可定制 | ||
F=套管类型 | 0.25=250μm | 0.9=900μm | …… | S=可选 |
G=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
H=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | S=可选 |
I=承受功率 | 05=0.5W | 1=1W | …… | S=可选 |
光纤特性：
类型 | PM980-XP | PM780-HP |
工作波长 | 970 – 1550 nm | 770 – 1100 nm |
数值孔径 | 0.120 | 0.120 |
模场直径（Gaussian） | 6.6 ± 0.5 µm @ 980 nm | 5.3 ± 1.0 µm @ 850 nm |
截止波长 | 920 ± 50 nm | 710 ± 60 nm |
损耗衰减 | ≤ 2.5 dB/km @ 980 nm | ≤ 4.0 dB/km @ 850 nm |
拍频长度（标称） | ≤ 2.7 mm @ 980 nm | 2.4 mm @ 850 nm |
归一化交叉串扰 | N/A | ≤ - 40 dB at 4 m @ 850 nm |
双折射 | N/A | nominal 3.5 × 10⁻⁴ |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 5.5 µm | 4.5 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.60 µm | ≤ 0.50 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -40 to 85 °C | -40 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
