XYT-CCWDM 【NO.】CCWDM-26Jv06

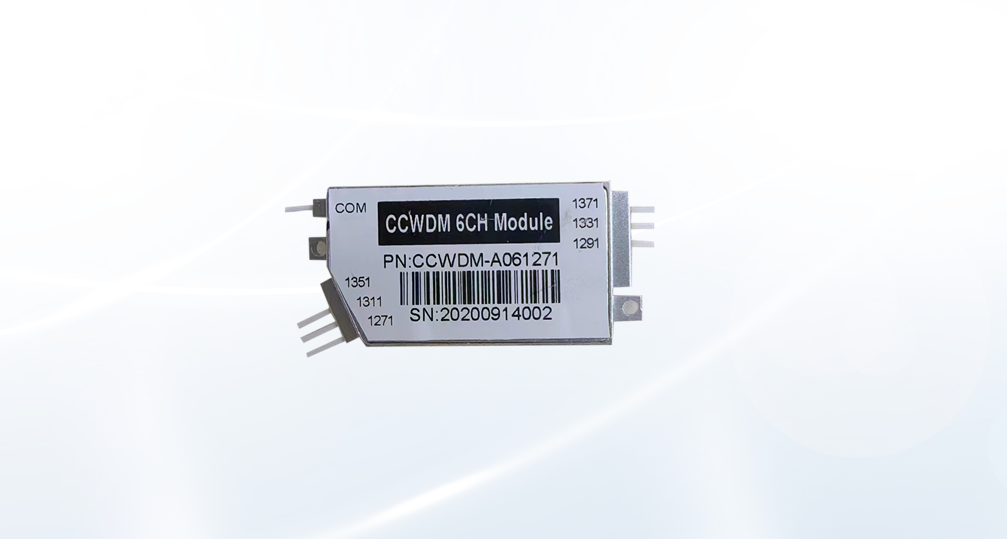

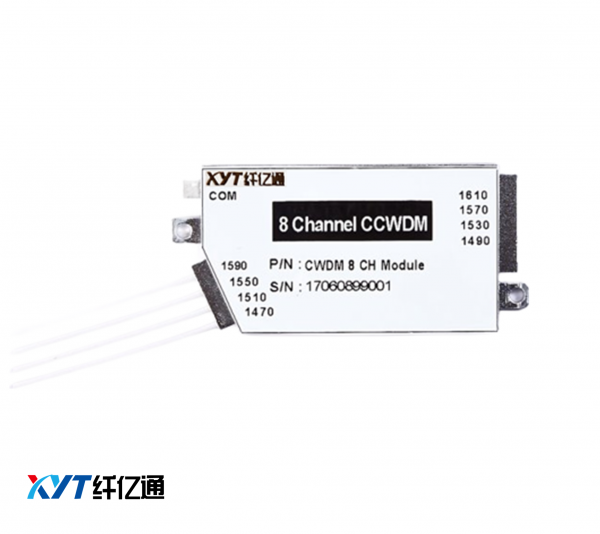

CCWDM粗波分复用器（Mini紧凑型）(1270~1610nm）
l 低插入损耗 l 中心波长：1270~1610nm
l 高稳定性、高可靠性 l SMF-28e光纤
l Mini紧凑结构 l 裸纤、套管、接头类型可选
l 中心波长可选 l 承受功率可选
l 多项可定制化

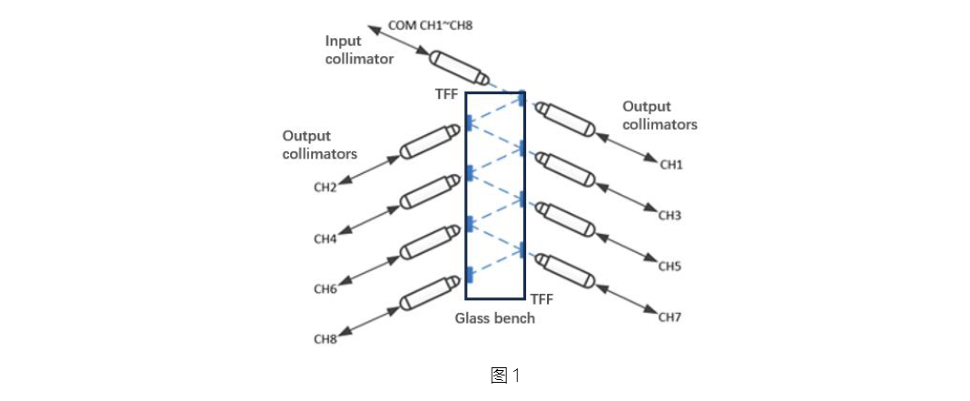

CCWDM实现了波长间隔较大的光信号的传输和复用。在 CCWDM 自由空间光传输系统中，首先需要将不同波长的光信号进行分离，采用光信号输入准直透镜转换为平行光束后进入一个密封的自由空间光学腔体，平行光束依次通过一组介质薄膜滤波器（TFF），每个滤波器被设计为对特定波长具有高透射率，对其它波长高反射率。分离出不同波长的光信号经过自由空间传输，即通过空气或真空等介质传输，在自由空间传输过程中，光信号会沿着预定的光路传播。

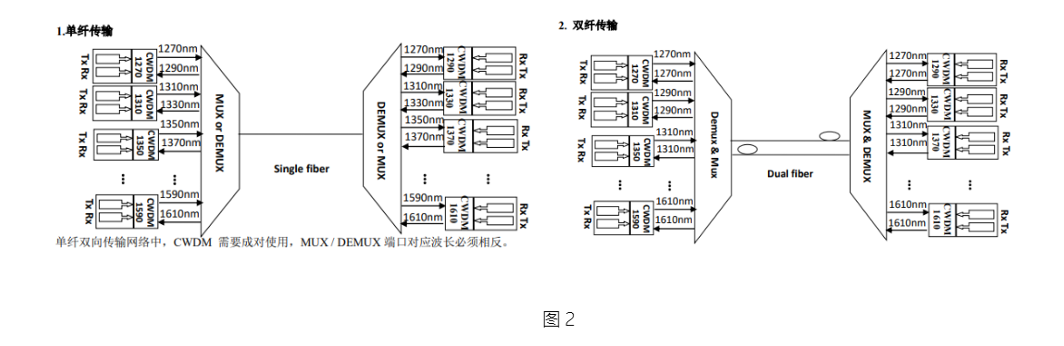

CCWDM在1270-1610 nm范围内每间隔20nm一个通道。它可以通过一芯光纤承载2-18个CWDM波长，每个波长不会影响另一个波长，因此信号不会干扰。每个通道通常对数据的速度和类型是透明的，因此任何组合的传输业务类型都可以通过单根光纤或一对光纤同时传输。
插入损耗计算：输入和输出端口的光功率之比
结构类型 | 2CH~18CH | ||||||
中心波长（nm） | ITU or ITU+1 | ||||||
波长范围（nm） | 1270~1610 to 1271~1611 | ||||||
通道间隔（nm） | 20 | ||||||
带宽范围（nm） | CWL+/-6.5nm | ||||||
插入损耗(dB) | 4CH | 4CH+UPG | 8CH | 8CH+UPG | |||
≤1.3 | ≤1.3 | ≤1.5 | ≤1.5 | ||||
8CH+1310 | 16CH | 18CH | 定制 | ||||
≤1.7 | ≤2.3 | ≤2.5 | / | ||||
相邻通道隔离度(dB) | ＞30 | ||||||
非相邻通道隔离度(dB) | ＞40 | ||||||
偏振模式色散(PS) | ≤0.2 | ||||||
偏振相关损耗(dB) | ≤0.2 | ||||||
方向性(dB) | ＞45 | ||||||
回波损耗(dB) | ＞45 | ||||||
最大工作功率(W) | 0.5 | ||||||
信道平坦度（dB） | ≤0.5 | ||||||
监控端口（W） | 0.5 | ||||||
接头类型 | FC/APC 或 定制 | ||||||
光纤类型 | SMF-28e | ||||||
光纤长度（m） | 1米 或 定制 | ||||||
封装尺寸（mm） | ≤9CH（L44 x W25 x H6） | ≤9CH（L50 x W28 x H7） | ≥10CH（L51.5 x W45x H7） | ||||
工作温度（℃） | 商业级-5~+70 | 工业级-40~+85 | |||||
储存温度（℃） | -40~+85 | ||||||
最大拉力（N） | ≤5 | ||||||
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

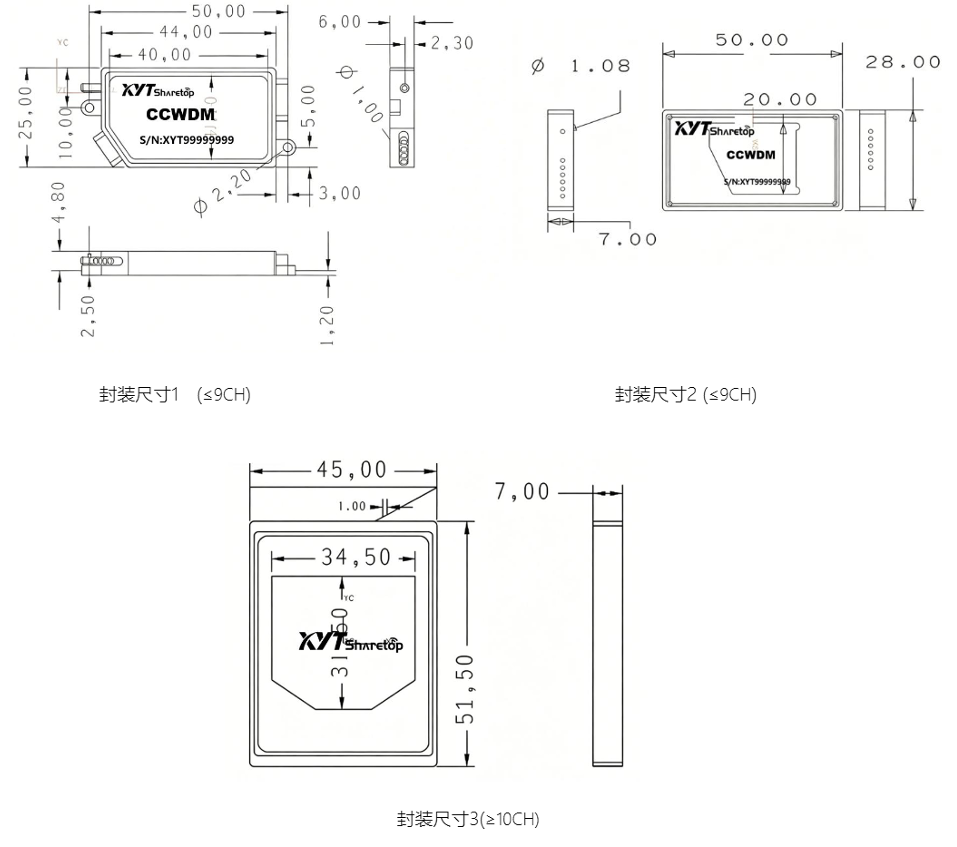

封装结构图：（mm）

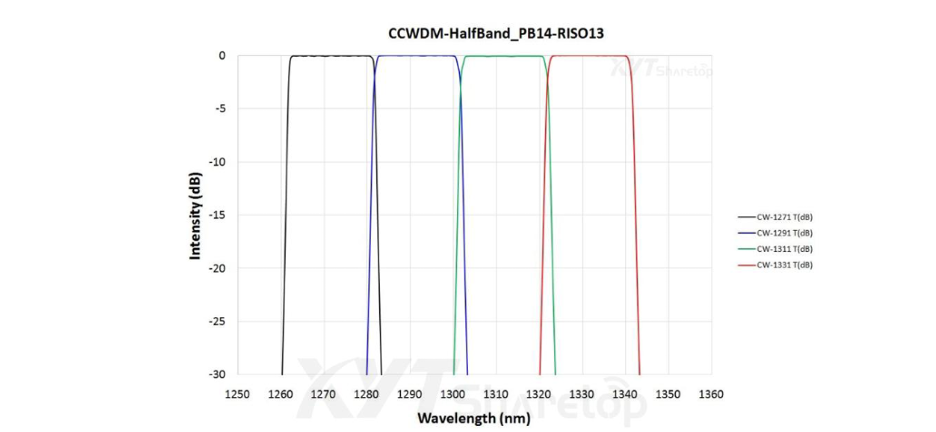

频谱图（dB）：
订购信息： | |||||
CCWDM=Mini粗波分复用器 | XYT-CCWDM-A-B-C-D-E-F-G | ||||
A=模块类型 | MUX=合波器 | DEMUX=解波器 | SS=可定制 | ||
B=通道数及波长 | 4CH=4CH(1270~1310) | 8CH=8CH(1270~1410) | …… | UPG=升级端 | SS=可定制 |
C=光纤类型 | Se= SMF-28e | SS=可定制 | |||
D=套管类型 | 25=250μm | 09=900μm | S=可选 | ||
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | |
F=接头类型 | FA=FC/APC | SA=SC/APC | …… | N=不含头 | S=可选 |
G=封装尺寸 | S1= L44 x W25 x H6 | S2= L50 x W28 x H7 | S3=L51.5 x W45x H7 | SS=可定制 | |
G=工作温度 | C=商业级-5~70℃ | G=工业级-40~85℃ | S=可选 | ||
光纤特性：
类型 | SMF-28e |
工作波长 | 1285 – 1330@ 1310 nm 1525 – 1575 @ 1550nm |
数值孔径NA | 0.080 ± 0.005 |
包层数值孔径(5%) | ≥ 0.46 |
模场直径 | 9.2 ± 0.4µm @1310 nm 10.4 ± 0.5 @ 1550 nm |
截止波长 | 入cf≤ 1280 nm |
芯层损耗 | ≤ 0.03 dB/km @ 1310 nm ≤ 0.02 dB/km @ 1550nm |
包层衰减 | ≤ 15 dB/km @ 1095 nm |
包层直径 | 125.0 ± 0.7 µm |
芯径 | 9 µm |
涂覆层直径 | 242.0± 5 µm |
包层/涂覆层偏差 | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm |
涂覆层材料 | 丙烯酸酯 |
长期弯曲半径 | ≥ 13 mm |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) |

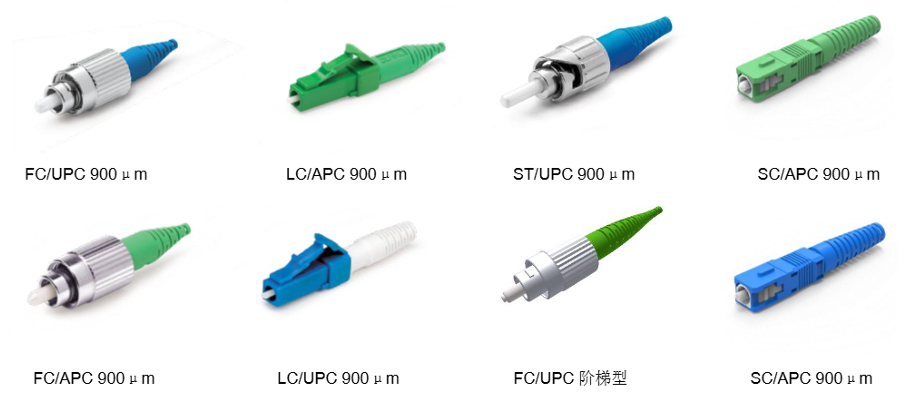

光纤连接器：
物理特性：
参数指标 | 说 明 | 注 释 |
耐久性测试 | 典型插损变化 <0.1 dB | 连接器在 500 次插拔后，光信号损耗的典型值变化小于 0.1 dB |
光纤芯数 | 单工（1 芯光纤） | 连接器为单芯结构，适用于单根光纤的独立连接 |
适用缆型 | 900 µm 至 3 mm | 连接器可兼容外径在 900 微米到 3 毫米之间的光纤或光缆 |
插芯材质 | 二氧化锆（ZrO₂） | 连接器插芯采用氧化锆陶瓷材料，具有高耐磨性和稳定性 |
光学特性：
参数指标 | 单 模 | 多 模 | |||
低损耗UPC | 标准UPC | 低损耗APC | 标准APC | 标准MM | |
典型插入损耗（dB） | 0.05 | 0.08 | 0.07 | 0.1 | 0.1 |
最大插入损耗（dB | 0.15 | 0.2 | 0.15 | 0.25 | 0.2 |
典型回波损耗（dB） | ≥55 | ≥65 | ≥25 | ||
插芯直径（µm） | 125 µm | 127µm | |||
工作温度（℃） | 40°C to +75°C | ||||
*该表述适用于产品说明，“本公司产品将持续更新，我们保留随时修改相关指标且无需事先通知的权利”。
纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。
目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。
有关纤亿通光纤产品设备的更多信息，请您联系销售代表或访问http://www.xyt-tech.com http://www.xyt-tech.cn
