- 产品概述 -
随着光网络的发展，特别是5G网络出现后，数据传输量大幅上升，100G光模块逐渐广泛应用于各种光网络当中，用于快速提升光网络传输容量和速率。

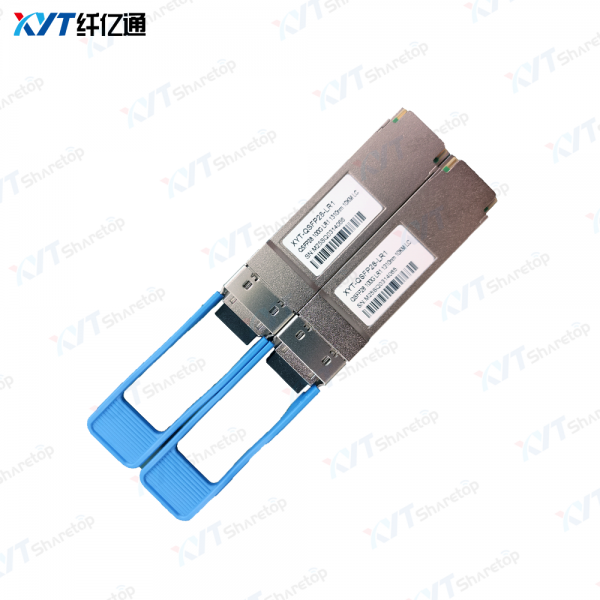

纤亿通科技推出的100G QSFP28 LR1模块专为10公里光通信应用设计，适用于单模光纤的100Gb/s高速数据通信服务。光信号通过商用标准LC连接器复用到单模光纤中。。
- 产品特性 -
• 每通道信号速率为 106.25Gb/s，采用 PAM4 调制
• 在单模光纤上支持最长 10 千米传输
• 采用 EML 激光器和 PIN 接收器
• 4 路 25.78Gb/s，采用 NRZ 电接口（CAUI-4）
• 模块内支持 KP4 前向纠错
• 高速 I/O 电接口
• 集成数字诊断监测的 I2C 接口
• QSFP28 封装，带双工 LC 连接器
• 单 +3.3V 电源
• 功耗 <3.5 瓦
• 工作环境温度：0 至 +70 摄氏度
• 符合 802.3cu、SFF-8636 和 SFF-8679 标准
• 符合 100G Lambda MSA 100G-LR1 光学规范
• 符合欧盟指令 2015/863/EU
- 产品应用 -
1. 数据中心高带宽互联；
2. 100G 以太网；
Part No. | Data Rate(optical) | Laser | Fiber Type | Distance | Optical Interface | Temp | DDMI | Latch Color |
QSFP28-100G-LR1 | 106.25Gbps | EML | SMF | 10km | LC | 0~70C | Yes | Blue |
Parameter | Symbol | Min. | Typical | Max. | Unit | Notes |
Transmitter | ||||||
Center Wavelength | λC | 1304.5 | 1311 | 1317.5 | nm | |
Signaling Rate | SR | 53.125 | GBd | |||
Frequency Offset | Foffset | -100 | 100 | ppm | ||
Average Launch Power | PTX | -1.4 | - | 4.5 | dBm | 1 |
Outer Optical Modulation Amplitude | OMA | 0.7 | - | 4.7 | dBm | 1 |
Transmitter and dispersion eye closure for PAM4 (TDECQ) (max) | TDECQ | - | - | 3.4 | dBm | |
Average Output Power (Laser Turn off) | Poff | - | - | -30 | dBm | |
Side Mode Suppression Ratio | SMSR | 30 | - | - | dB | |
Extinction Ratio | ER | 3.5 | - | - | dB | |
RIN_OMA | RIN | - | - | -136 | dB/Hz | |
Transmitter reflectance | Tref | - | - | -26 | dB | |
Optical Return Loss Tolerance | ORLT | - | - | 15.6 | dB | |
Receiver | ||||||
Center Wavelength | CW | 1311 | nm | |||
Damage threshold | Pdamage | 5.5 | - | - | dBm | 2 |
Average Rx Power | PRx | -7.7 | - | 4.5 | dBm | 3 |
Receive power _OMAouter | POMA | - | - | 4.7 | dBm | |
Receiver sensitivity _OMAouter for TDECQ < 1.4 dB for 1.4 dB £ TDECQ £ 3.4 dB | SEN _OMA | - | - | -6.1 –7.5 + TDECQ | dBm | 4 |
Reflectance | Ref | - | - | -26 | dB | |
Los Assert | LosA | -26 | - | dBm | ||
Los De-Assert | LosDA | - | - | -10 | dBm | |
Los Hysteresis | LosH | 0.5 | - | - | dB | |
Stressed receiver sensitivity _OMAouter | SRS | - | - | -4.1 | dBm | 5 |
Conditions of stressed receiver sensitivity teste : | ||||||
Stressed eye closure for PAM4 (SECQ) | 3.4 | dB | 6 | |||
SECQ-10*lgCeq | 3.4 | dB | 6 | |||
