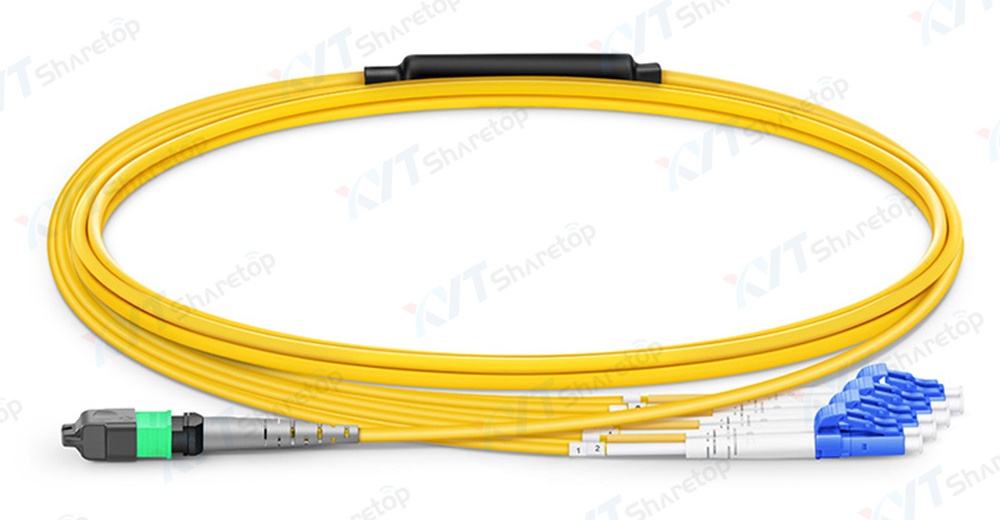

8芯单模 MPO分支跳线转LC 2米

产品分类:MPO/MTP分支跳线
产品编号:XYT-MPO/MAPC-4x2LC/UPC-SM-8B/2M

 - 产品概述 -


        光纤跳线,是用来做从设备到光纤布线链路的跳接线。有较厚的保护层,一般用在光端机和终端盒之间的连接,应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。


       MPO/MTP分支光纤跳线是由MPO连接器和光纤光缆组合而成。MPO连接器类型根据IEC 61754-7规定有几个因素来区分: 芯数(光纤阵列数 Array Number),公母头(Male-Female),极性(Key),抛光类型(PC 或 APC)。


        MPO/MTP分支光纤跳线常见的芯数有8芯、12芯、24芯,近年来16/32芯也逐渐热门起来。


       MPOMTP分支光纤连接器的引脚(PIN针)脚部分分为公头和母头两种形式。公头连接头有两个PIN针,而母头连接头则没有。


       MPO/MTP分支光纤跳线的极性分为一下三种:


       Type A(直通型):跳线两端纤芯排列位置相同,即一端的1对应另外一端的1, 一端的12对应另外一端的12。两端的Key键朝向是相反的, key up 对应 key down。


       Type B(交错型):跳线两端纤芯排列位置是相反的,即一端的1对应另外一端的12,一端的12对应的是另外一端的1。 两端的key键朝向是相同的,即key up就对应 key up, key down 就对应 key down。


       Type C(成对交错型):C型的MPO跳线是相邻的一对纤芯位置交叉,即一端的纤芯1对应另外一端的2, 一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的, key up 对应 key down。



 - 产品特性 -


1.芯数可选择,常见的芯数有8芯、12芯、24芯等;

2.光纤头端面可定制,抛光类型(PC 或 APC);

3.可选用单模或者多模,多模常见的有OM3、OM4、OM5;

4.跳线长度可定制,常用的长度为1/2/3/5/10/15/30米;

5.光纤跳线都有一定的弯曲半径极限,使用中请勿过度弯折;


 - 产品应用 -


1.光纤通信系统

2.光纤接入网

3.光纤数据传输

4.局域网(LAN)

5.测试设备

6.光纤传感器

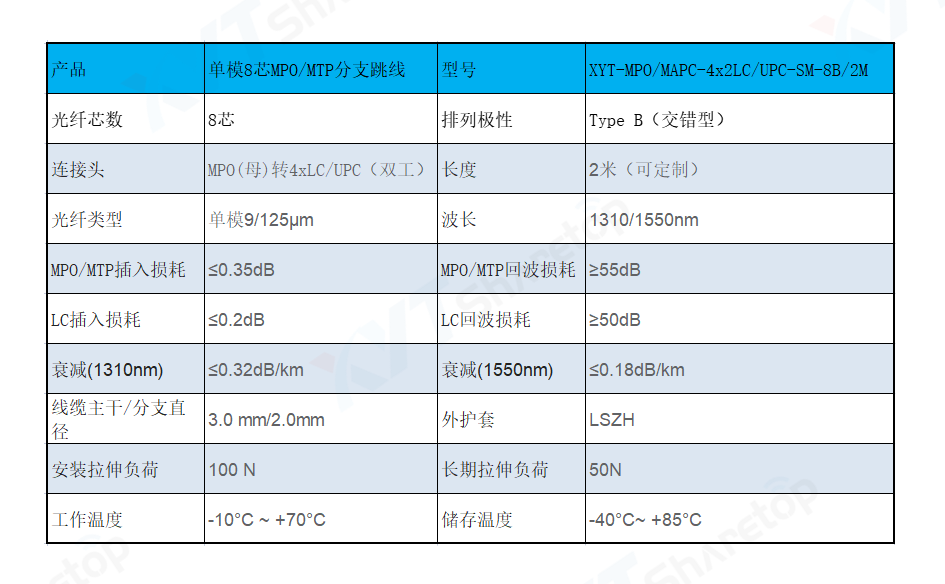

 - 产品参数 -
