随着我国5G牌照的颁发,5G光网络正在如火如荼的建设当中。纤亿通光传输设备除了应用于5G光网络的核心网扩容传输之外,还广泛应用于5G基站建设。今天纤亿通工程师给大家分享5G基站前传中最常见的几种解决方案。
在介绍基站前传解决方案之前,我们先来了解基站传输的一些基本名词。
射频收发模块, 即RF单元(通常叫做RRU)。
AAU (Active Antenna Unit)是移动网络创始于宏基站,随后发展到分布式基站节省了馈损大大提升了网络覆盖。AAU(Active Antenna Unit)系列基站就是基于AAS技术、将射频与天线一体化设计的新形态基站。

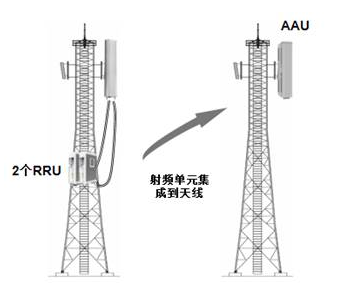

RRU和天线集成于一体的AAU

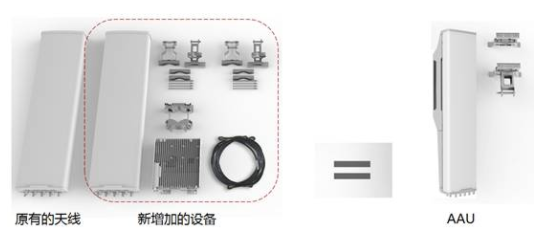

高度集成的AAU替换传统大量的零散部件
基带处理模块, 即Baseband Processing(简称BBU)。 对于BBU的基带处理,我们可以再拆分成: 1. 非实时的慢速处理模块(比如切换、RRC连接管理), Non Realtime。 这个模块,我们有可能进行集中云化, 称为CU 。2. 实时的快速处理模块(比如编解码、快速调度), Realtime, 这部分, 我们很难云化, 仍然放在接近站点的位置,称为DU。
对于CU, DU, 我们如何物理上布放, 有几种选择: 1、CU 和DU 都放在BBU盒子中,放在站点, 这就是我们最熟悉的3G/4G的基站形态,也就是RRU+BBU(含CU和DU) 这种传统方式,我们称为DRAN,distributed, 强调基带 和射频模块的分离布放 2、CU 和DU 都放在BBU盒子中,BBU盒子找个机房,集中堆放,达到节约空间、机房设施,同时还能让集中堆放的BBU资源共享, 相互协同。 站点布放RRU, BBU集中堆放在接近站点(通常是几公里~十几公里远)的某个机房。 这种方式,我们称为CRAN, centralized,强调BBU的集中部署。
RRU(射频拉远模块)和BBU(基带处理单元)之间需要用光纤连接。一个BBU可以支持多个RRU。我们所说的基站前传就是BBU和RRU之间的光传输。
目前行业推出的几种5G基站前传解决方案如下:
5G基站前传解决方案总览
5G基站前传第一篇《有源波分解决方案》
5G基站前传第二篇《半有源波分解决方案》
5G基站前传第三篇《光纤直驱解决方案》
5G基站前传第四篇《解决方案总览》
5G基站前传第五篇《无源波分解决方案》
