CWDM+FTTx应用案例

CWDM+光纤接入（FTTx)在改变接入带宽的同时，也在改变传输接入层网络结构，随着FTTx的规模推广，传输接入层也面临着再设计和建设的局面。粗波分复用技术是伴随着因特网的发展而发展的,其发展的主要原因是因为网络使用频率的发展已经促使长途骨干网WDM的容量爆发,城域网WDM技术成为每个网络运营商追求的目标。所以粗波分复用技术也就非常的有价值了。本文首先介绍了波分复用技术的概念,然后详细介绍了CWDM技术的优势,最后详细探讨了CWDM技术在接入网中的应用。

目前光进铜退解决方案概括为2种：EPON解决方案及POP点(MSAG、MSAN、DSLAM等POP点)下移解决方案。在不考虑最后1公里接入技术差别情况下，归结为客户接入设备EPON或者POP点局端上行业务带宽明显加大，对应的上行接口带宽一般为FE或者GE。现有的MSTP网络在处理大颗粒GE业务有明显不足，并且随着终端用户接入业务带宽上升，传统的STM-1/4/16MSTP环网线路带宽明显不够使用，形象的比喻是乡镇与村村都通了公路，那乡镇到县城的道路成为瓶颈也要改造。

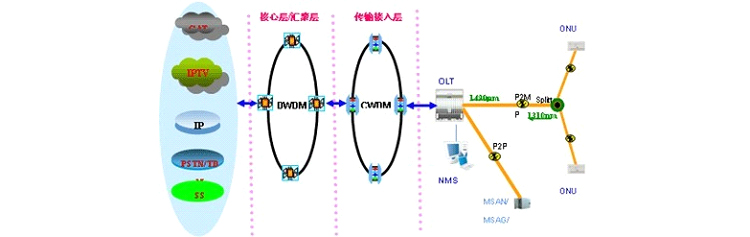

图 光进铜退传输层网络示意图

如上图所示是采用CWDM组建光进铜退传输接入层承载网络示意图。通过CWDM网络改造，现有的GE业务和FE业务经过汇聚通过CWDM某些波长来承载，原有的MSTP环网业务通过CWDM的一个波长来承载。

该方案有明显的优点：

IPOVERWDM简化了网络层次，顺应了网络演进趋势，避免SDH层面的资源浪费，利用CWDM&DWDM对业务的透明传送特点，满足城市用户接入业务类型丰富的需求。

用性价比较高的CWDM组成传输接入层网络，初期投资低，具有平滑升级的特点，原有的MSTP环网业务通过割接用CWDM一个波长来承载，充分利用了原有设备资源;同时后期扩容方便。

利用WDM网络的完善保护机制和成熟的电信级应用，满足城市用户高可靠性需求和高QOS需求，在承载城市区域的SAN类业务具有天然的优势;是NGN/IPTV/3G/大客户等各类业务的综合承载平台。
