XYT-PMCIR3-26Nv05

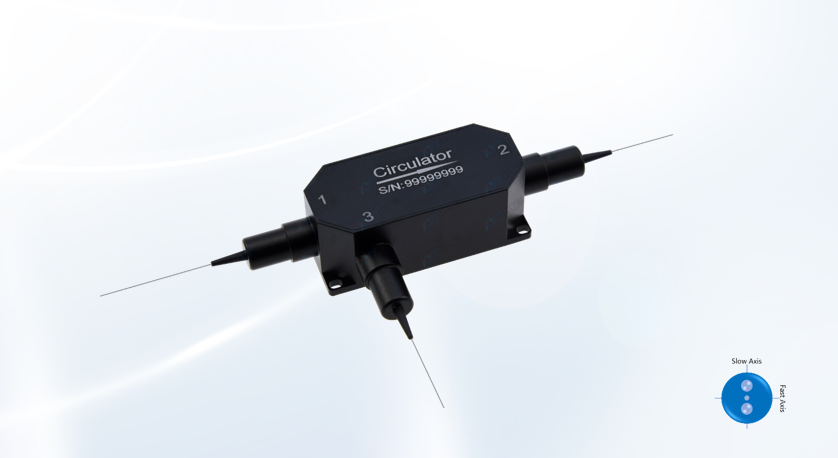

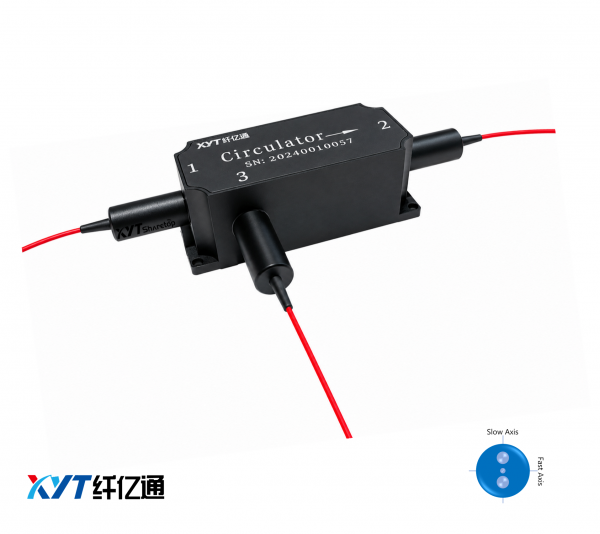

三端口保偏光纤环形器（808nm）
中心波长（nm） | 808 |
带宽范围（nm） | ±5 |
典型隔离度(dB) (P2-P1,P3-P2) | 25 |
最小隔离度(dB) (P2-P1,P3-P2) | 22 |
典型插入损耗(dB) (P1-P2,P2-P3) | 1.2 |
最大插入损耗 (dB) (P1-P2,P2-P3) | 1.4 |
消光比(dB) | ≥20 |
承受功率（连续光CW）（W） | 0.5/1/2/5/10或定制 |
脉冲峰值功率（kW） | 10或定制 |
回波损耗（dB） | 45 |
最小串扰（dB） | 45 |
接头类型 | FC/APC 或 其它 |
光纤类型 | Nufern PM780-HP |
光纤长度（m） | 默认1米 或 定制 |
封装尺寸（mm） | 70x28x26 |
工作温度（℃） | 10~60 |
储存温度（℃） | 0~70 |
最大拉力（N） | ≤5 |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB , 消光比（ER）低2dB ,key键对准慢轴。
*对于不同功率参数，产品采用封装尺寸不同。

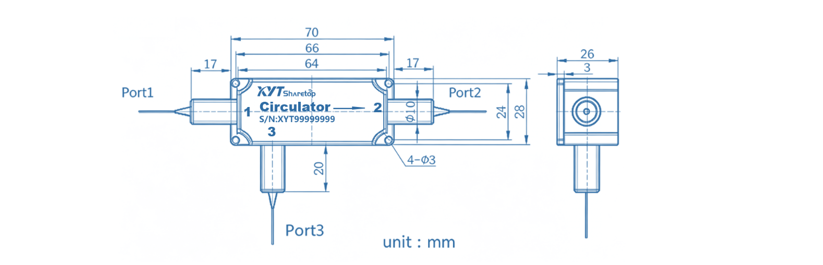

封装结构
产品订购
订购信息： | |||||||
PMCIR3 =三端口保偏光纤环形器 | XYT-PMCIR3 -A-B-C-D-E-F-G | ||||||
A=工作波长 | 808=808nm | 830=830nm | 840=840nm | 850=850nm | …… | S=可选 | |
B=光纤类型 | P7= PM780-HP | SS=可定制 | |||||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | 2.0=套管2mm | 3.0=套管3.0mm | AF=铠装 | S=可选 | |
D=光纤长度 | 05=0.5米 | 1M=1米 | 15=1.5米 | 2M=2米 | …… | SS=可定制 | |
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 | |
F=承受功率 | 05=0.5W | 1=1W | 2=2W | …… | 10=10W | SS=可定制 | |
G=工作轴 | F=慢轴工作，快轴截止 | B=双轴工作 | S=可选 | ||||
|
