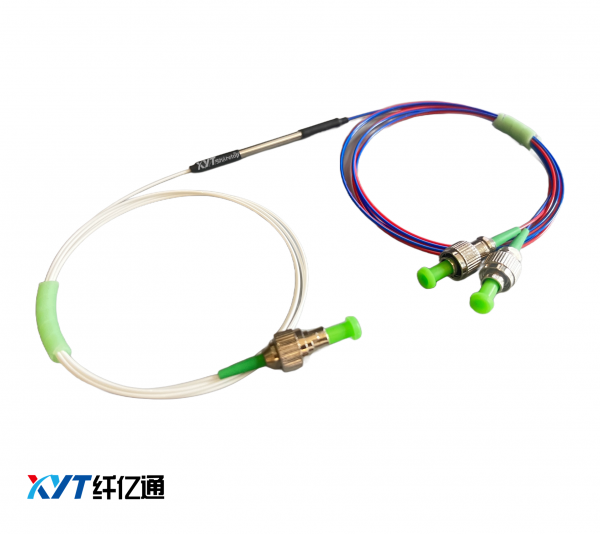

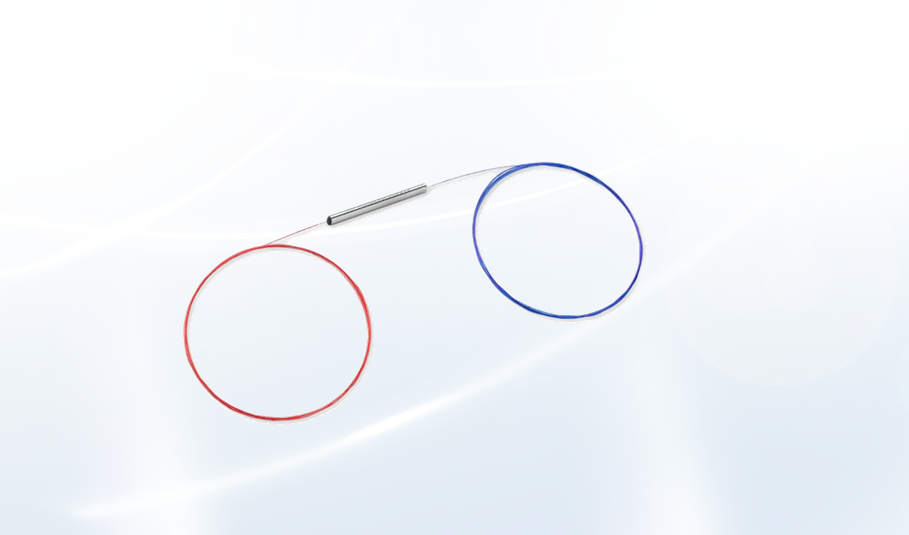

单模光纤拉锥耦合器（405nm）
【NO.】FBT-405-26Nv01
熔融拉锥光纤耦合器是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，并实时监控分光比的变化，分光比达到要求后结束熔融拉伸，是一类能使传输中的光信号在特殊结构耦合区发生耦合，并对进行再分配的光无源器件。
入射光功率在双锥体结构的耦合区发生功率再分配，一部分光功率从“直通臂”继续传输，另一部分由“耦合臂”传到另一路光路。传导模是两个正交的的基模(HE11)信号。传导模进入熔锥区后，纤芯变细，V值逐渐减少越来越多的光功率进入光纤包层。实际上的光功率是在由包层作为芯，纤外介质(一般是空气)作为新的包层的复合波导结构中传输的。
两光纤波导之间的耦合，在熔锥区两光纤包层合并在一起，纤芯足够逼近，形成弱耦合，相耦合的两波导中的场，各自保持了该波导独立存在时的场分布和传输系数，耦合的影响表现在场的复数振幅的沿途变化。两光纤耦合光功率分配，P1（z）=直通臂光功率；P2(z)=耦合臂光功率；Z=拉锥长度，C为耦合系数；F2=最大耦合比。
结构类型 | 1x2或2x2 |
中心波长（nm） | 405 |
带宽范围（nm） | ± 10 |
方向性(dB) | ≥50 |
附加损耗 (dB) | ≤2 |
偏振相关损耗(dB) | ≤0.2 |
承受功率（W） | 0.5 |
回波损耗（dB） | ≥50 |
接头类型 | FC/APC 或 其它 |
光纤类型 | 405-HP |
光纤长度（m） | 1米 或 定制 |
封装尺寸（mm） | Ø3.0x54 or Ø3.0x60 |
工作温度（℃） | -40~+85 |
储存温度（℃） | -40~+85 |
最大拉力（N） | ≤5 |
分光比（%） | 参数误差（%） | 端口1插损 | 端口2插损 |
0.1/99.9 | ±0.2 | 33 | 0.2 |
0.5/99.5 | ±0.2 | 25.2 | 0.3 |
1/99 | ±0.4 | 22 | 0.3 |
2/98 | ±0.4 | 20 | 0.3 |
3/97 | ±0.8 | 17.6 | 0.4 |
5/95 | ±0.8 | 15 | 0.5 |
10/90 | ±2 | 12 | 0.8 |
20/80 | ±2 | 8 | 1.4 |
30/70 | ±3 | 6.2 | 2.1 |
40/60 | ±3 | 4.8 | 2.9 |
50/50 | ±3.5 | 3.6 | 3.6 |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

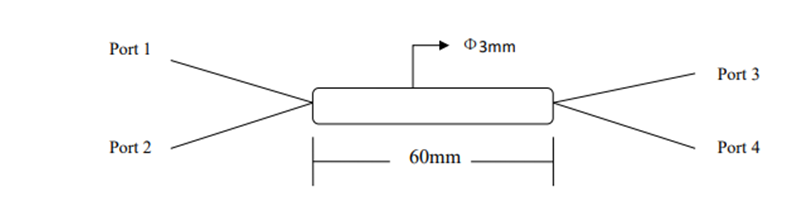

封装结构图：（mm）
订购信息： | |||||||
FBT=拉锥型耦合器 | XYT-FBT-A-B-C-D-E-F-G | ||||||
A=结构 | 1X2=1X2 | 2X2=2X2 | …… | SS=可定制 | |||
B=工作波长 | 405=405nm | SS=可定制 | |||||
C=分光比 | 1/99=1:99 | 10/90=10:90 | 50/50=50:50 | SS=可定制 | |||
D=光纤类型 | 40= 405-HP | SS=可定制 | |||||
E=套管类型 | 0.25=250μm | 0.9=900μm | …… | S=可选 | |||
F=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | |||
G=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | S=可选 | |||
H=承受功率 | 05=0.5W | SS=可定制 | |||||

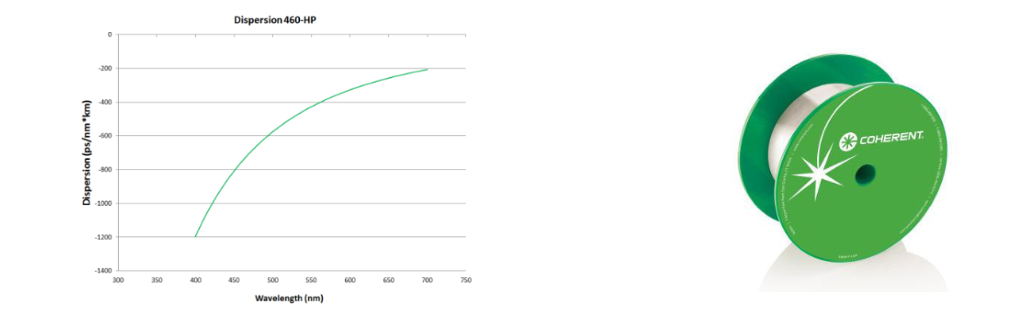

光纤特性:
类型 | 405-HP | 460-HP |
工作波长 | 400 – 550 nm | 450 – 600 nm |
数值孔径 | 0.130 | 0.130 |
模场直径（Gaussian） | 3.5 ± 0.5 µm @ 515 nm | 3.5 ± 0.5 µm @ 515 nm |
截止波长 | 370 ± 20 nm | 430 ± 20 nm |
损耗衰减 | ≤ 30.0 dB/km @ 515 nm ≤ 12.0 dB/km @ 630 nm | ≤ 12.0 dB/km @ 630 nm ≤ 30.0 dB/km @ 515 nm |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 2.1 µm | 2.5 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.50 µm |
涂覆层材料 | 丙烯酸酯 | 丙烯酸酯 |
工作温度 | -55 to 85 °C | -55 to 85 °C |
短期弯曲半径 | ≥ 6 mm | ≥ 6 mm |
长期弯曲半径 | ≥ 13 mm | ≥ 13 mm |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |

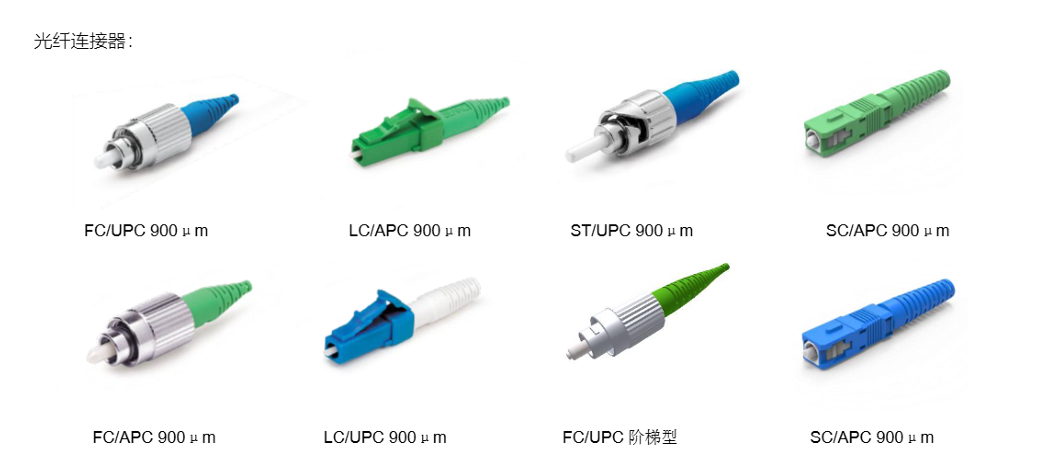

物理特性：
参数指标 | 说 明 | 注 释 |
耐久性测试 | 典型插损变化 <0.1 dB | 连接器在 500 次插拔后，光信号损耗的典型值变化小于 0.1 dB |
光纤芯数 | 单工（1 芯光纤） | 连接器为单芯结构，适用于单根光纤的独立连接 |
适用缆型 | 900 µm 至 3 mm | 连接器可兼容外径在 900 微米到 3 毫米之间的光纤或光缆 |
插芯材质 | 二氧化锆（ZrO₂） | 连接器插芯采用氧化锆陶瓷材料，具有高耐磨性和稳定性 |
光学特性：
参数指标 | 单 模 | 多 模 | |||
低损耗UPC | 标准UPC | 低损耗APC | 标准APC | 标准MM | |
典型插入损耗（dB） | 0.05 | 0.08 | 0.07 | 0.1 | 0.1 |
最大插入损耗（dB | 0.15 | 0.2 | 0.15 | 0.25 | 0.2 |
典型回波损耗（dB） | ≥55 | ≥65 | ≥25 | ||
插芯直径（µm） | 125 µm | 127µm | |||
工作温度（℃） | 40°C to +75°C | ||||
|
