XYT-PMPLC-3155
【NO.】PMPLC-3155-01

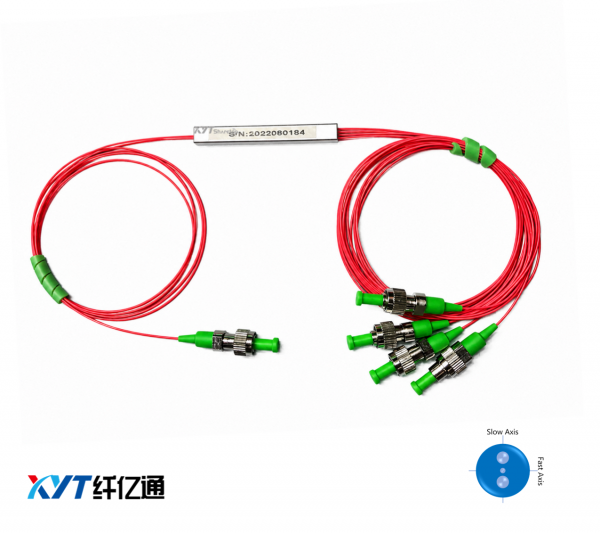

保偏光纤PLC平面波导分路器（1310/1550nm）
l 低插入损耗和低PDL l 中心波长：1310或1550nm
l 高稳定性、高可靠性 l PM1310,PM1550 光纤
l 按功率比传输 l 裸纤、套管、接头类型可选
l 工作波长宽 l 承受功率可选
l 多项可定制化 l 紧凑结构

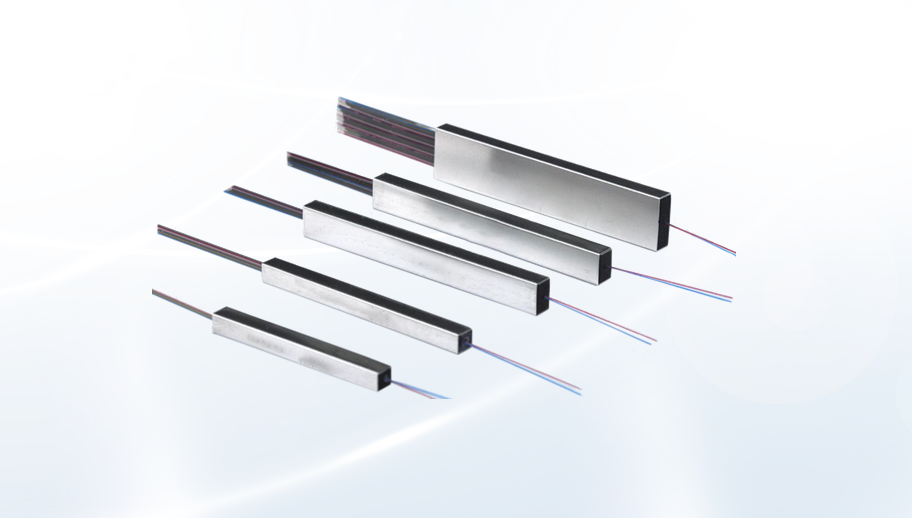

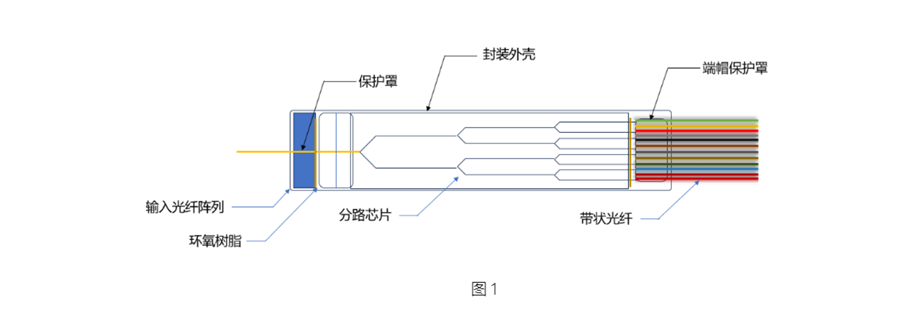

平面波导分光器（PLC splitter）是一种利用二氧化硅光波导技术制造的光功率管理器件。它具有体积小、可靠性高、工作波长范围宽、信道间均匀性好等特点，广泛应用于PON（EPON/GPON）网络中，实现光信号功率分割。
我们提供全系列的1xN和2xN分路器产品，专为特定应用量身定制。所有PLC分路器产品均满足GR-1209-CORE和GR-1221-CORE的要求。

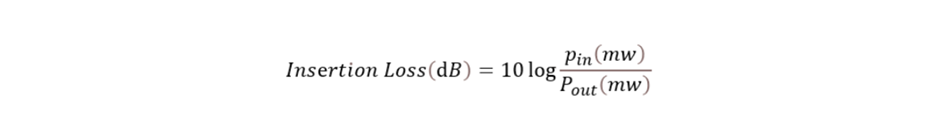

插入损耗定义为装置的一个输出分支处输入功率与输出功率的比值。插入损耗总是以分贝(dB)为单位，一般定义为：

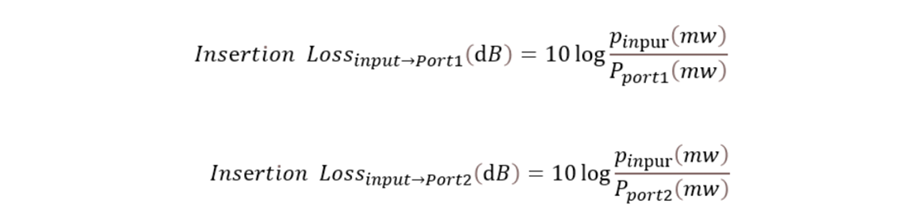

其中，Pin和Pout是输入功率和输出功率(mW)。对于平面波导分光器（PLC splitter），每个信号输出端都提供了插入损耗规格。如要定义特定输出(端口1或端口2)的插入损耗，方程式表示为：
1x2 | 2x2 | 1x4 | 2x4 | 1x8 | 2x8 | 1x16 | 2x16 | 1x32 | 2x32 | 1x64 | |
工作波长（nm） | 1310或1550 | ||||||||||
带宽范围（nm） | ±40 | ||||||||||
插入损耗 (dB) | 4.0 | 4.2 | 7.3 | 7.8 | 10.5 | 11.2 | 13.7 | 14.6 | 16.9 | 17.9 | 4.0 |
均匀性(dB) | 0.4 | 0.6 | 0.6 | 1.0 | 0.8 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 0.4 |
消光比(dB) | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 18 | 18 | 18 |
方向性(dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
回波损耗（dB） | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
工作轴 | 双轴工作 | ||||||||||
最大拉力（N） | 5 | ||||||||||
承受功率（W） | 0.5W 或 定制 | ||||||||||
接头类型 | 不含头 或 定制 | ||||||||||
光纤类型 | PM1310,PM1550或 定制 | ||||||||||
光纤长度（m） | 1米 或 定制 | ||||||||||
封装尺寸（mm） | 可选 | ||||||||||
工作温度（℃） | -10~+75 | ||||||||||
储存温度（℃） | -40~+85 | ||||||||||
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，IL高0.3dB，RL低5dB，ER低2dB。key键对准慢轴
*对于不同功率参数，产品采用封装尺寸不同。

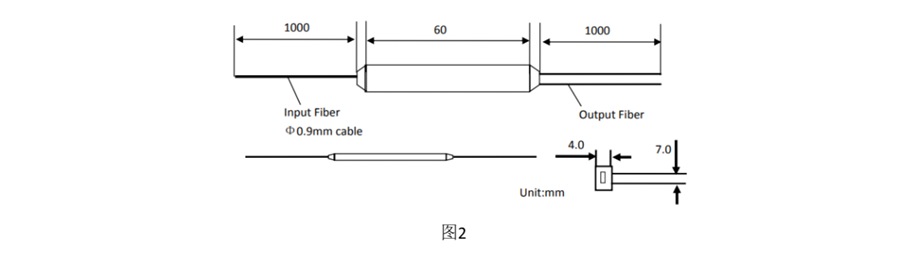

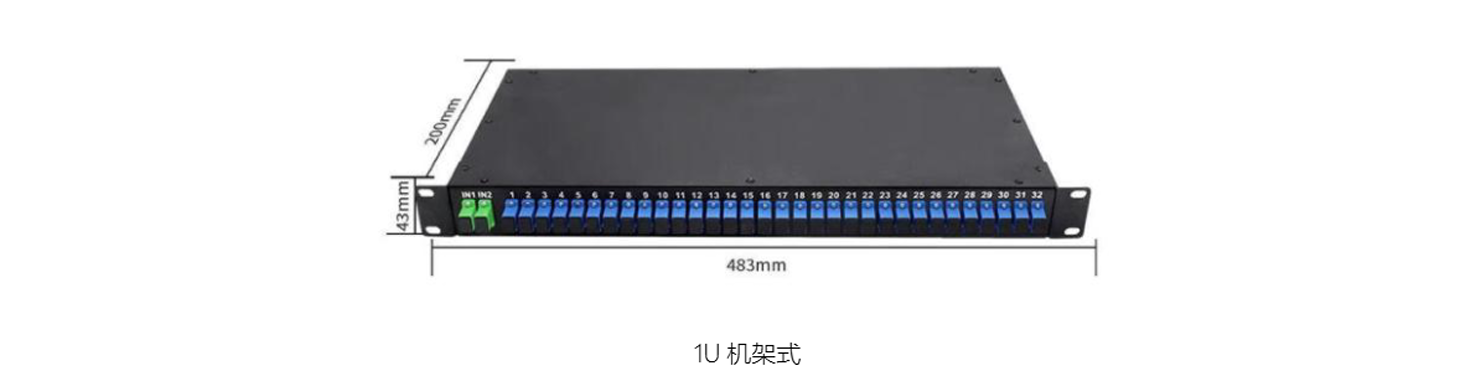

封装结构图：（mm）

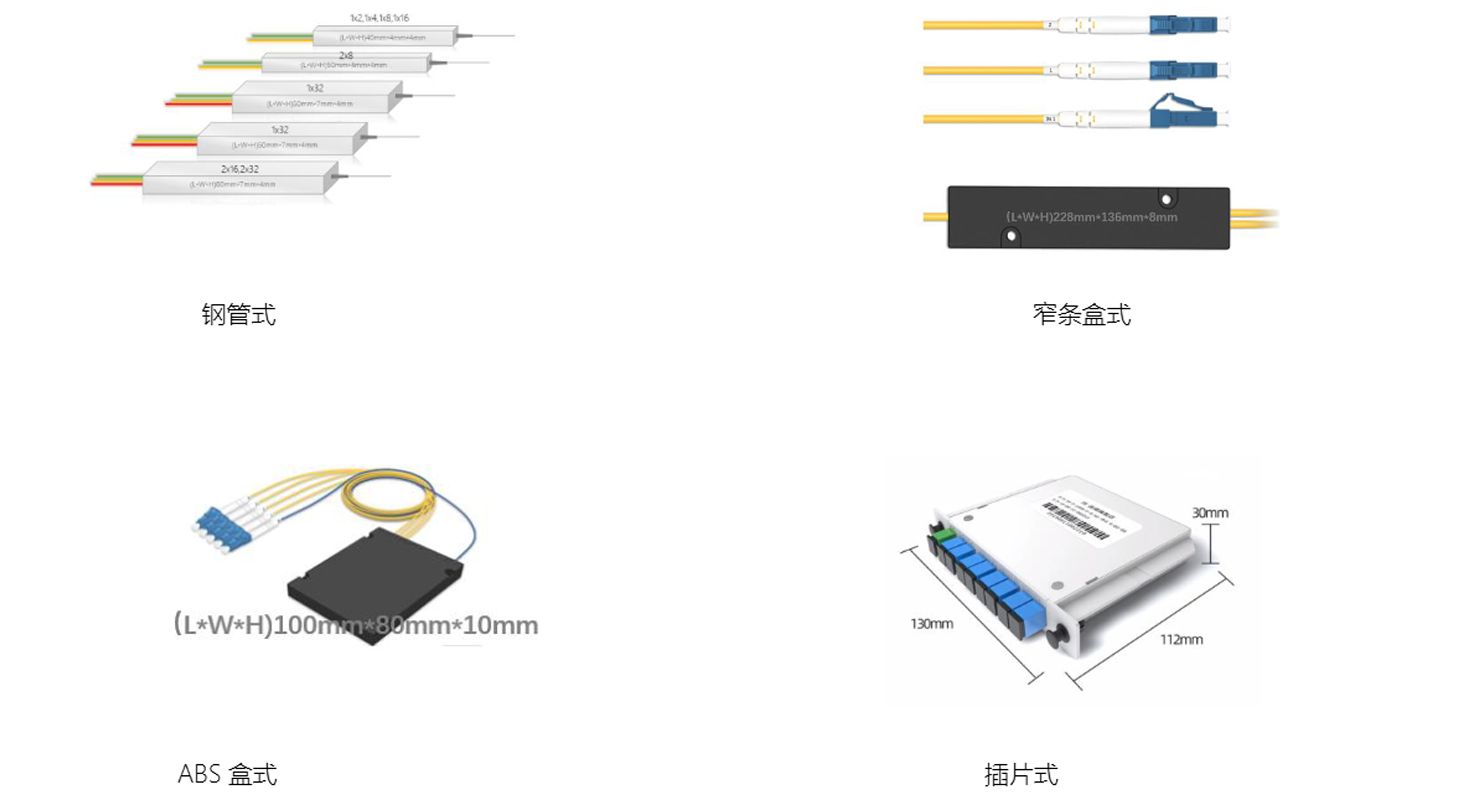

根据用户使用的环境，我们可以采用不同的封装形，其中包含钢管式、窄条盒式、ABS盒式、插片式、1U机架式等，封装形式接头等均可定制。
订购信息： | |||||||
PMPLC=PLC保偏光纤平面波导分路器 | XYT-PMFLC-A-B-C-D-E-F-G-I | ||||||
A=工作波长 | 1550=1550nm | 1310=1310nm | SS=可定制 | ||||
B=结构 | 1X2=1X2 | 2X2=2X2 | …… | S=可选 | |||
C=分光比 | GPA=均分 | ||||||
D=光纤类型 | G657.A1= G657.A1 | SS=可定制 | |||||
E=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 | |||
F=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | |||
G=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | S=可选 | |||
H=承受功率 | 0.5=0.5W | SS=可定制 | |||||
I=封装尺寸 | SP=钢管式 | ABS=ABS盒式 | 1U=1U机架式 | …… | SS=可定制 | ||
纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。
目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。
有关纤亿通光纤产品设备的更多信息，请您联系销售代表或访问http://www.xyt-tech.com http://www.xyt-tech.cn
|
