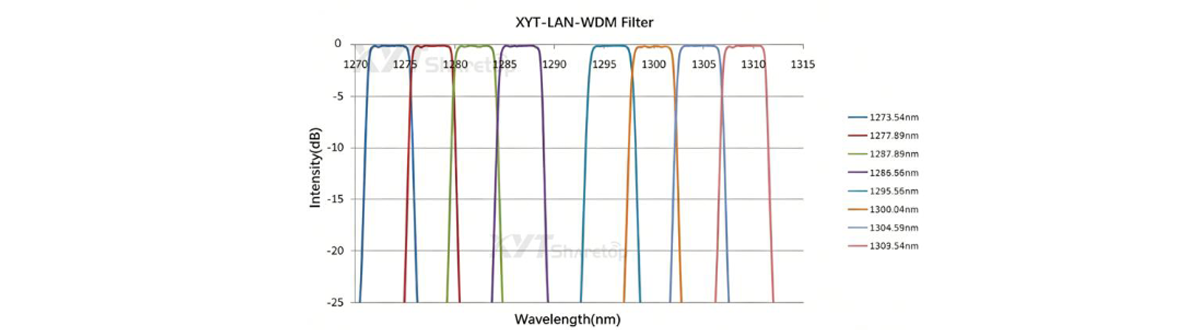

中心波长（nm）

通道带宽

中心波长（nm）

通道带宽

CH1

1269.23

1268.24~1270.22

CH7

1295.56

1294.53~1296.59

CH2

1273.54

1272.55~1274.54

CH8

1300.05

1299.02~1301.09

CH3

1277.89

1276.89~1278.89

CH9

1304.58

1303.54~1305.63

CH4

1282.26

1281.25~1283.27

CH10

1309.14

1308.09~1310.19

CH2

1286.66

1285.65~1287.69

CH11

1313.73

1312.67~1314.79

CH6

1291.10

1290.07~1292.12

CH12

1318.35

1317.36~1319.34

波长范围（nm）

1260~1360

带宽范围（nm）@ -0.3dB

±1.3

透射端口

插入损耗(dB)

≤0.6

相邻隔离度(dB)

≥30

非相邻隔离度(dB)

≥40

反射端口

插入损耗(dB)

≤0.4

隔离度(dB)

≥13

回波损耗(dB)

≥45

方向性(dB)

≥45

承受功率（W）

0.5

接头类型

FC/APC   或 其它

光纤类型

SMF-28e

光纤长度（m）

1米 或 定制

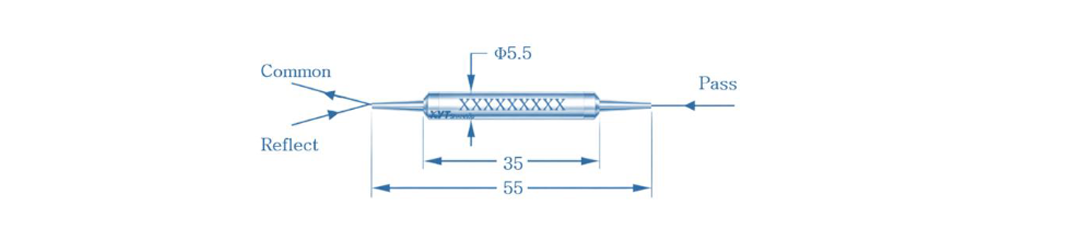

封装尺寸（mm）

Ø5.5 x 35

ABS盒式

工作温度（℃）

-5~+70

储存温度（℃）

-40~+85

最大拉力（N）

≤5

型号

叙述

XYT- LWDM-1x2-CH1-Se-0.9-1M-N   -0.5

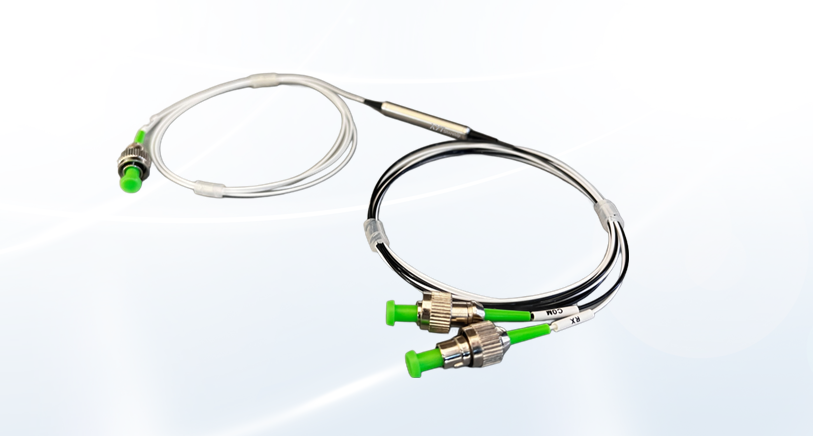

滤玻片型粗波分复用器，1x2结构，透射波长:1269.23nm， SMF-28e 光纤，套管900μm，光纤长度1米，无接头，承受功率0.5W。

特殊要求规格参数，联系工程师定制

LANWDM=波分复用器

XYT-LWDM-A-B-C-D-E-F-G

A=结构

1X2=1X2

……

SS=可定制级联

B=工作波长

CH1=T1269.23nm

……

CH12=T1318.35nm

S=可选

C=光纤类型

Se= SMF-28e

S=可选

D=套管类型

0.25=250μm

0.9=900μm

……

S=可选

E=光纤长度

1M=1米

2M=2米

……

SS=可定制

F=接头类型

FA=FC/APC

SA=SC/APC

N=不含头

S=可选

G=承受功率

05=0.5W

S=可选

工作波长

1285 – 1330@ 1310 nm  1525 – 1575 @ 1550nm

数值孔径NA

0.080 ± 0.005

‌包层数值孔径(5%)

≥ 0.46

模场直径

9.2 ± 0.4µm @1310 nm  10.4 ± 0.5 @ 1550 nm

截止波长

入cf≤ 1280   nm

芯层损耗

≤ 0.03 dB/km @ 1310 nm  ≤ 0.02 dB/km @ 1550nm

包层衰减

≤ 15 dB/km @ 1095 nm

包层直径

125.0 ± 0.7 µm

芯径

9 µm

涂覆层直径

242.0± 5 µm

包层/涂覆层偏差

< 5.0 µm

纤芯/包层同心度偏差

≤ 0.50 µm

涂覆层材料

丙烯酸酯

长期弯曲半径

≥ 13 mm

强度测试的等级

≥ 200 kpsi (1.4 GN/m²)
