XYT- LANWDM-TFF-03
【NO.】LANWDM-TFF-03
800GHz滤玻片型LWDM单模光纤波分复用器
中文
English
中文
English

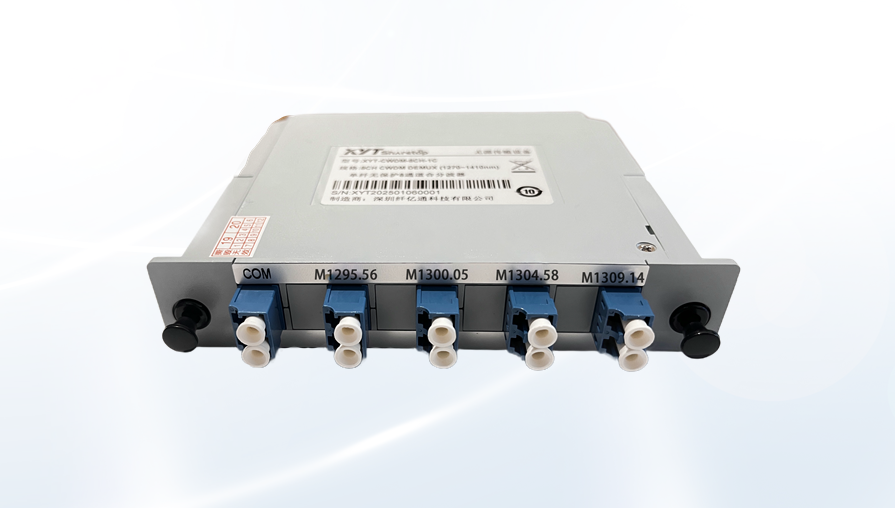

800GHz LANWDM波分复用器
产品编号：三端口滤波片型波分复800GHz LANWDM波分复用器用器 T1490/R1310&1550;
产品分类：MWDM/LANWDM
XYT- LANWDM-TFF-03
【NO.】LANWDM-TFF-03
800GHz滤玻片型LWDM单模光纤波分复用器
1x2 | |||||||
中心波长（nm） | 通道带宽 | 中心波长（nm） | 通道带宽 | ||||

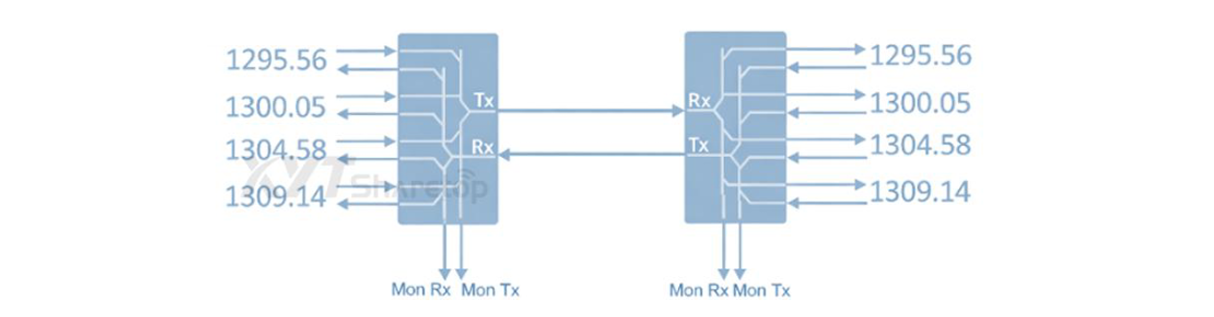

CH7 | 1295.56 | 1294.53~1296.59 | CH9 | 1304.58 | 1303.54~1305.63 | ||
CH8 | 1300.05 | 1299.02~1301.09 | CH10 | 1309.14 | 1308.09~1310.19 | ||
信道间隔 | 800GHz | ||||||
波长范围（nm） | 1260~1360 | ||||||
带宽范围（nm） | ±1.15 | ||||||
通道数 | 4CH | ||||||
典型插入损耗(dB) | ≤1.5 | ||||||
最大插入损耗(dB) | ≤1.9 | ||||||
相邻信道隔离度(dB) | ≥30dB | ||||||
非相邻信道隔离度(dB) | ≥40dB | ||||||
特殊湍口 | UPG升级端 | MON监控端 | |||||
回波损耗(dB) | ≥45 | ||||||
方向性(dB) | ≥45 | ||||||
承受功率（W） | 0.5 | ||||||
接头类型 | FC/APC 或 其它 | ||||||
光纤类型 | SMF-28e | ||||||
光纤长度（m） | 1米 或 定制 | ||||||
封装尺寸（mm） | ABS盒式L*W*H | 100x80x10 | 120x80x18 | ||||
插片式L*W*H | 100x18x21.5 | ||||||
1U机架式L*W*H | 482.6x250x29 | ||||||
工作温度（℃） | -5~+70 | ||||||
储存温度（℃） | -40~+85 | ||||||
最大拉力（N） | ≤5 | ||||||
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

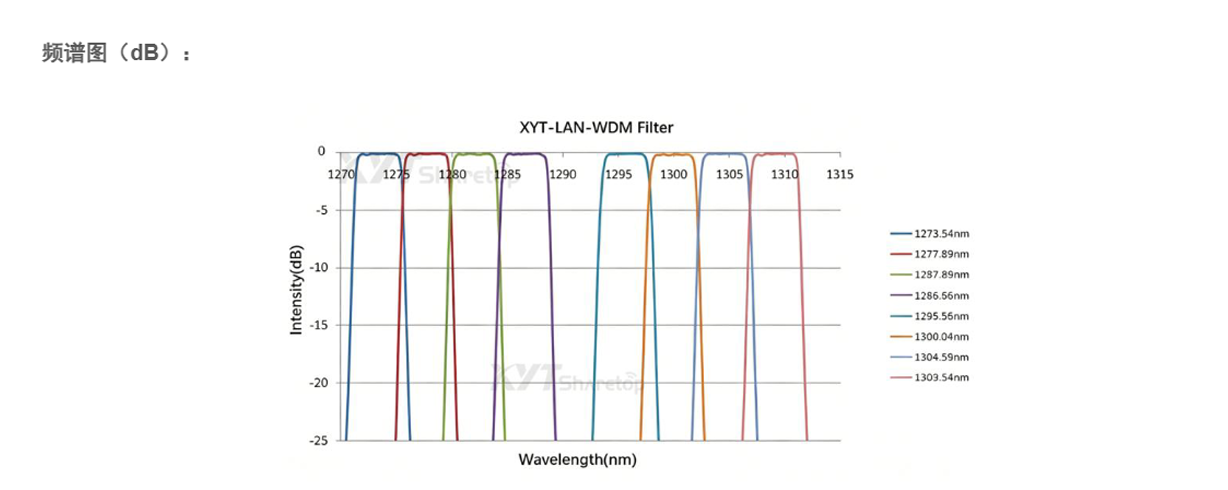

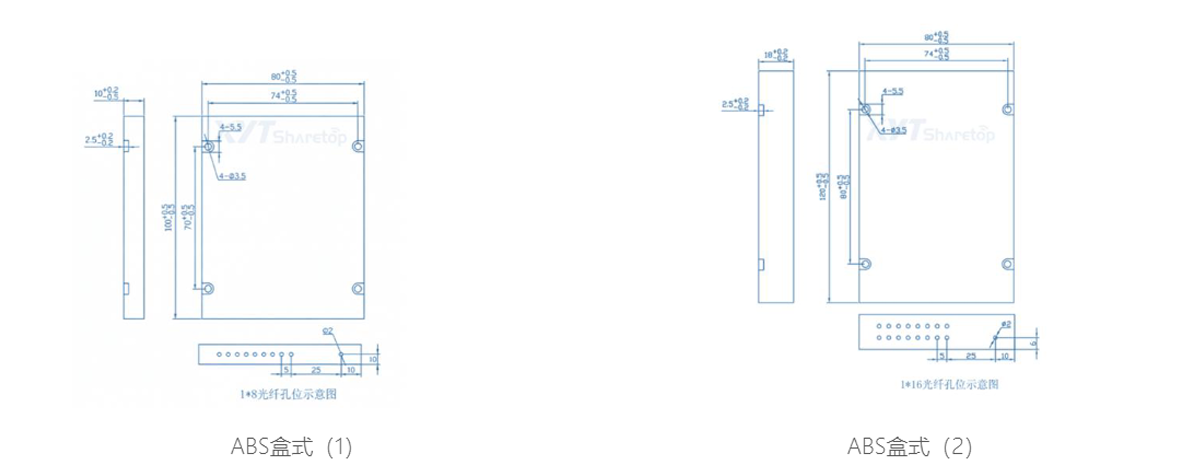

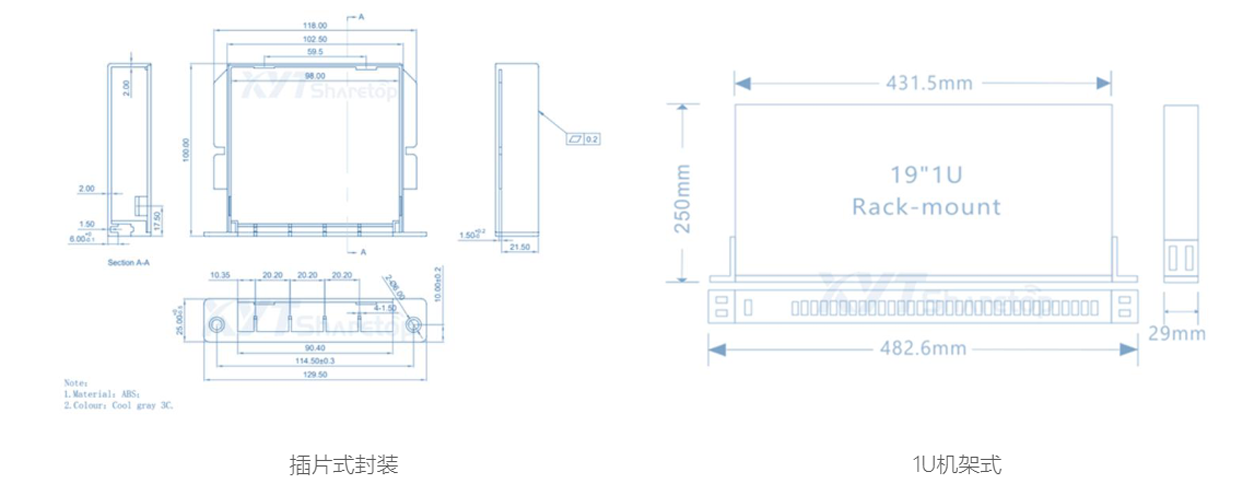

封装结构图：（mm）
订购须知: | |
型号 | 叙述 |
XYT- LWDM-1x2-CH1-Se-0.9-1M-N -0.5 | 滤玻片型波分复用器，1x2结构，透射波长:1269.23nm， SMF-28e 光纤，套管900μm，光纤长度1米，无接头，承受功率0.5W。 |
特殊要求规格参数，联系工程师定制 | |
订购信息： | |||||
LANWDM=波分复用器 | XYT-LANWDM-A-B-C-D-E-F-G | ||||
A=结构 | 1X2=1X2 | …… | SS=可定制级联 | ||
B=工作波长 | CH1=T1269.23nm | …… | CH12=T1318.35nm | S=可选 | |
C=光纤类型 | Se= SMF-28e | S=可选 | |||
D=套管类型 | 0.9=900μm | 2.0=2mm | 3.0=3mm | S=可选 | |
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | |
F=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | S=可选 | |
G=承受功率 | 05=0.5W | S=可选 | |||
