1310/2050nm 保偏拉锥型WDM
拉锥型PMWDM保偏光纤波分复用器（1310/2050nm）
【NO.】PMWDM-1310&2050-FBT78

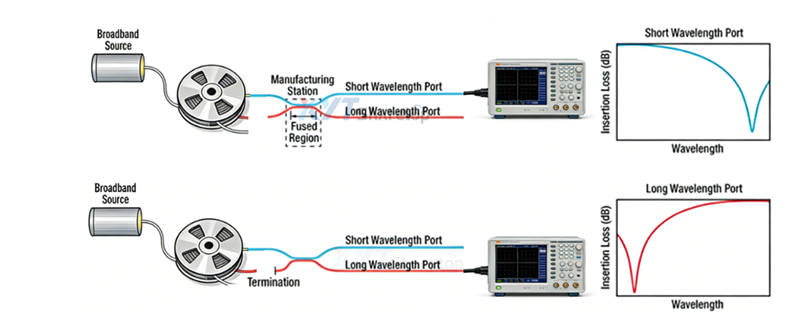

保偏拉锥型波分复用器，是由两根光纤缠绕在一起。通过高温使光纤逐渐融化同时进行拉伸，进将两根光纤纤芯 逐渐靠近，同时通过仪器测量，一旦达到所需的插入损耗和隔离度规格后，则可停止熔接过程，从而制作而成。在熔接过程中，一端使用宽带光源，另一端使用光谱分析仪(OSA)，以监测短波长端的输出。然后根据从OSA获得的光谱，计算插入损耗与波长的函数关系。
规格参数
结构类型 | 1x2 | |
中心波长（nm） | 1310/2050 | |
带宽范围（nm） | ±5 | |
隔离度(dB) | ≥13@1310nm | ≥18@2050nm |
最大插入损耗(dB) | ≤1.2@1310nm | ≤0.8@2050nm |
消光比(dB) | ≥18 | |
承受功率（W） | 0.5/1/5/10或定制 | |
回波损耗（dB） | ≥50 | |
方向性（dB） | ≥50 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | PM1300-XP@1310nm | PM1950@COM/2050nm |
光纤长度（m） | 1米 或 定制 | |

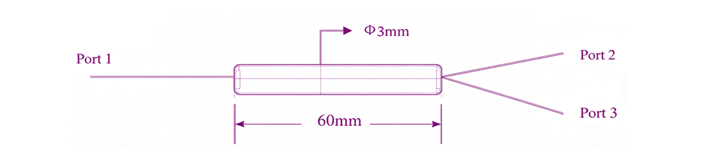

封装尺寸（mm） | Ø3.0x60 | Ø3.0x54 |
工作温度（℃） | -40~+85 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB，消光比低2dB，慢轴对准Key键。
*对于不同功率参数，产品采用封装尺寸不同。
订购信息： | ||||
PMWDM=保偏波分复用器 | XYT-PMWDM-A-B-C-D-E-F-G | |||
A=结构 | 1X2=1X2 | |||
B=工作波长 | 1310/1950=1310/1950nm | 1310/2050=1310/2050nm | 1310/2050=1310/2050nm | SS=可定制 |
C=光纤类型 | P13/P19=PM1300-XP/PM1950 | S=可选 | ||
D=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 |
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
F=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=可定制 |
G=承受功率 | 0.5=0.5W | 1=1W | …… | SS=可定制 |
