1590/2050nm 保偏拉锥型WDM
XYT-PMWDM-1570/2000
【NO.】PMWDM-1590&2050-FBT81

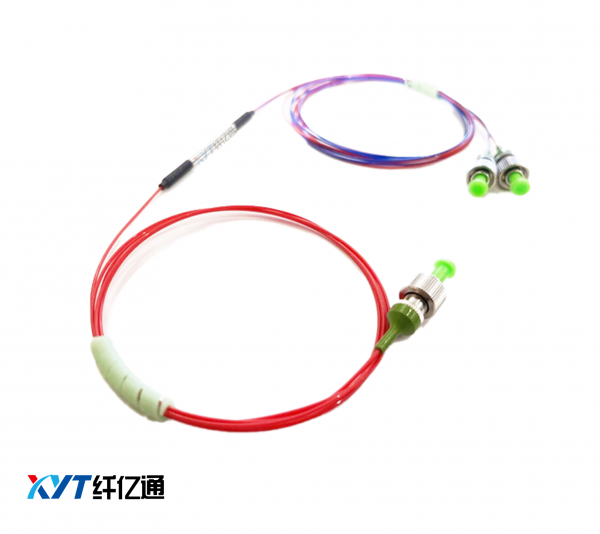

拉锥型PMWDM保偏光纤波分复用器（1590/2050nm）
产品叙述
波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用。
保偏拉锥型波分复用器，是由两根光纤缠绕在一起。通过高温使光纤逐渐融化同时进行拉伸，进将两根光纤纤芯 逐渐靠近，同时通过仪器测量，一旦达到所需的插入损耗和隔离度规格后，则可停止熔接过程，从而制作而成。在熔接过程中，一端使用宽带光源，另一端使用光谱分析仪(OSA)，以监测短波长端的输出。然后根据从OSA获得的光谱，计算插入损耗与波长的函数关系。
插入损耗计算
规格参数
结构类型 | 1x2 | |
中心波长（nm） | 1590/2050 | |
带宽范围（nm） | ±5 | |
隔离度(dB) | ≥13@1590nm | ≥18@2050nm |
最大插入损耗(dB) | ≤1.2@1590nm | ≤0.8@2050nm |
消光比(dB) | ≥18 | |
承受功率（W） | 0.5/1/5/10或定制 | |
回波损耗（dB） | ≥50 | |
方向性（dB） | ≥50 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | PM1550-XP@1590nm | PM1950@COM/2050nm |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | Ø3.0x60 | Ø3.0x54 |
工作温度（℃） | -40~+85 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB，消光比低2dB，慢轴对准Key键。
*对于不同功率参数，产品采用封装尺寸不同。
装结构图：（mm）
订购信息： | ||||
PMWDM=保偏波分复用器 | XYT-PMWDM-A-B-C-D-E-F-G | |||
A=结构 | 1X2=1X2 | |||
B=工作波长 | 1590/1950=1590/1950nm | 1590/2000=1590/2000nm | 1590/2050=1590/2050nm | SS=可定制 |
C=光纤类型 | P15/P19=PM1550-XP/PM1950 | S=可选 | ||
D=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 |
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
F=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=可定制 |
G=承受功率 | 0.5=0.5W | 1=1W | …… | SS=可定制 |
光纤特性：
类型 | PM1550-XP | PM1950 |
工作波长 | 1440 – 1625 nm | 1850 – 2200 nm |
数值孔径NA | 0.125 | 0.200 |
模场直径（Gaussian） | 10.1 ± 0.4 µm @ 1550 nm | 8.0 µm @ 1950 nm |
截止波长 | 1380 ± 60 nm | 1720 ± 80 nm |
损耗衰减 | ≤ 1.0 dB/km @ 1550 nm | N/A |
拍频长度（标称） | ≤ 5.0 mm @ 1550 nm | 5.2 mm @ 1950 nm |
归一化交叉串扰 | ≤ - 40.0 dB at 4 m @ 1550 nm | N/A |
双折射 | ≤ - 30.0 dB at 100 m @ 1550 nm | N/A |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 8.5 µm | 7.0 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.50 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -40 to 85 °C | -40 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m² | ≥ 100 kpsi (0.7 GN/m²) |
光纤连接器
物理特性：
参数指标 | 说 明 | 注 释 |
耐久性测试 | 典型插损变化 <0.1 dB | 连接器在 500 次插拔后，光信号损耗的典型值变化小于 0.1 dB |
光纤芯数 | 单工（1 芯光纤） | 连接器为单芯结构，适用于单根光纤的独立连接 |
适用缆型 | 900 µm 至 3 mm | 连接器可兼容外径在 900 微米到 3 毫米之间的光纤或光缆 |
插芯材质 | 二氧化锆（ZrO₂） | 连接器插芯采用氧化锆陶瓷材料，具有高耐磨性和稳定性 |
光学特性：
参数指标 | 单 模 | 多 模 | |||
低损耗UPC | 标准UPC | 低损耗APC | 标准APC | 标准MM | |
典型插入损耗（dB） | 0.05 | 0.08 | 0.07 | 0.1 | 0.1 |
最大插入损耗（dB | 0.15 | 0.2 | 0.15 | 0.25 | 0.2 |
典型回波损耗（dB） | ≥55 | ≥65 | ≥25 | ||
插芯直径（µm） | 125 µm | 127µm | |||
工作温度（℃） | 40°C to +75°C | ||||
