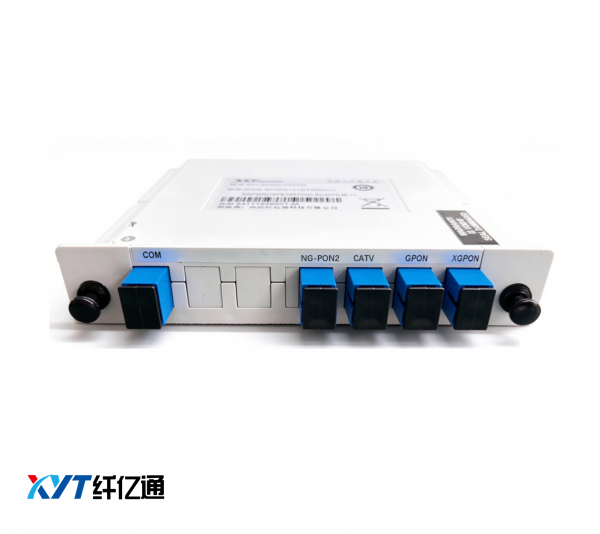

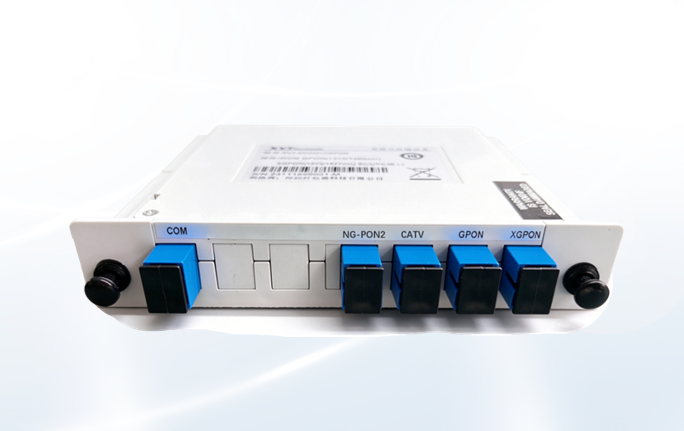

GPON/XG(S)-PON/NG-PON2/CATV波分复用器

XYT-PON-WDM-S5776

产品特性

l 低插入损耗 l 中心波长：NG-PON2/CATV/GPON/XGPON

l 高稳定性、高可靠性 l SMF-28e光纤

l 紧凑结构 l 封装、接头类型可选

l 中心波长可选 l 波长间隔均匀

l 多项可定制化 l 工作温度-40~85℃

产品叙述

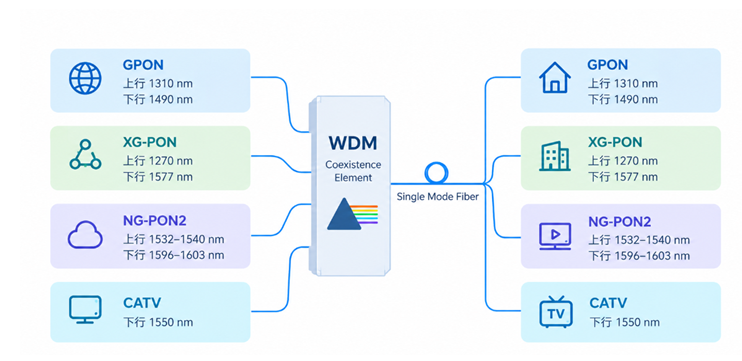

采用波分复用技术，让 GPON、XG (S)-PON、NG-PON2 与 CATV 信号在同一根光纤并行传输。无源免供电、插片式易部署，直接复用现有光纤基础设施，无需大规模改造，低成本平滑升级至下一代 PON 网络，预留技术扩展空间，兼容未来新增 PON 业务。

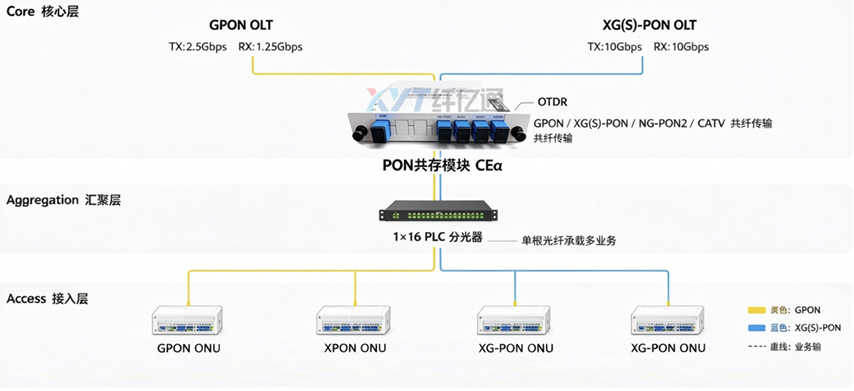

在不更换原有入户光纤的前提下，通过波分复用技术，让传统GPON千兆业务与XG(S)-PON万兆业务在同一根光纤里共存传输，保护存量投资，快速完成网络带宽升级。核心层‌：GPON OLT（2.5G/1.25G）+ XG(S)-PON OLT（10G/10G）输出业务光信号汇聚层‌：经PON共存模块合波后，通过1×16 PLC分光器无源分配信号接入层‌：分别对接GPON、XPON、XG-PON三类终端，适配不同带宽需求的用户.

规格参数

结构类型		4CH
工作范围（nm）		1260~1650
波长范围（nm）	GPON	1290~1330 & 1480~1500nm
	XG(S)-PON	1260~1280 & 1575~1580m
	NG-PON2	1524~1544 & 1596~1603nm
	CATV	1550~1560nm
插入损耗（dB）	GPON	≤0.7
	XG(S)-PON	≤1.0
	NG-PON2	≤1.3
	CATV	≤1.6
通带波纹（dB）		≤ 0.3
相邻通道隔离度（dB）		≥30
非相邻通道隔离度（dB）		≥40
偏振相关损耗(dB)		≤0.2
偏振摸色散(ps)		≤0.2
方向性(dB)		≥50
回波损耗(dB)		≥45
承受功率（W）		≤0.5
接头类型		SC/UPC或其它
光纤类型		SMF-28e
热稳定性（dB/℃）		≤0.005
工作温度（℃）		-40~+85
储存温度（℃）		-40~+85
封装尺寸（nm）		插片式、1U机架式

*规格为不带连接器，测试数据指标25℃。

*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。

*对于不同功率参数，产品采用封装尺寸不同。

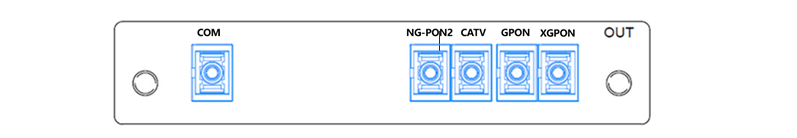

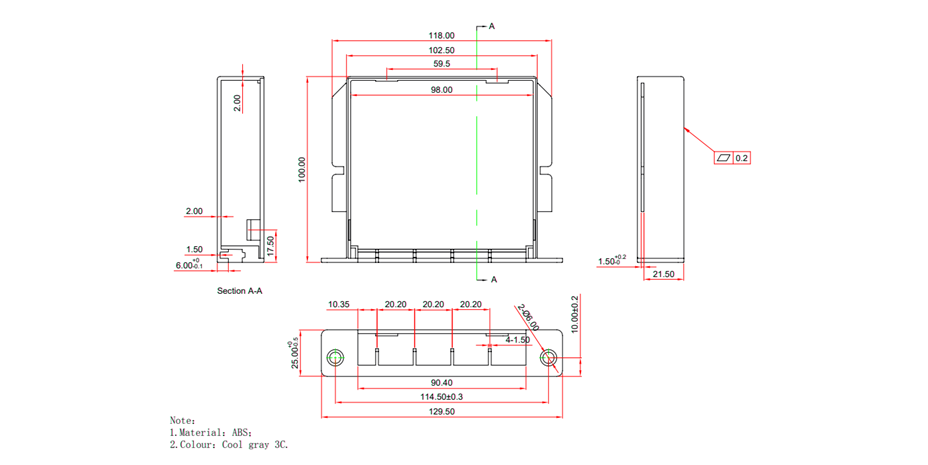

封装结构图：（mm）

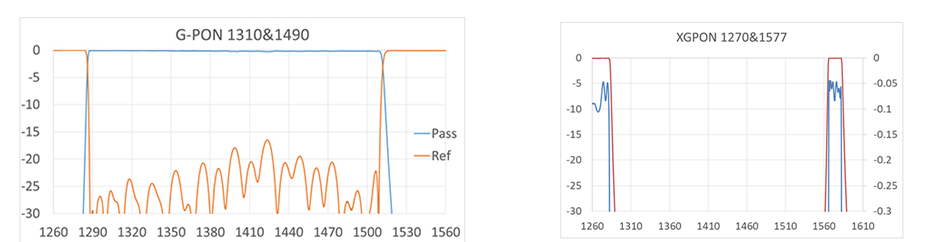

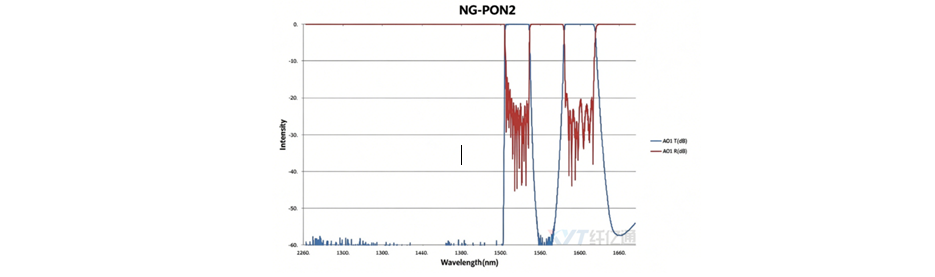

频谱图（dB）

订购须知:
型号	叙述
XYT- S5776-4CH-SU	波分复用器，插片式，GPON/XG(S)-PON/NG-PON2/CATV端口，SC/PC端口
	特殊要求规格参数，联系工程师定制

订购信息：
XYT-S5776= PON波分复用器		XYT-S5776-A-B-C
A=通道数	4CH=4通道	8CH=8通道	12CH=12通道	SS=定制
B=接头类型	SU=SC/UPC	SA=SC/APC	LU=LC/UPC	SS=定制
C=封装类型	插片式=/	1U=机架式	……	SS=可定制

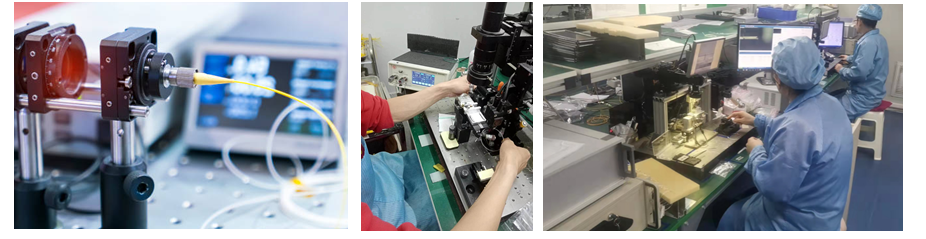

产品测试

纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。

目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。

售后服务

	对非因人为或使用不当等原因造成的产品损坏承诺一年保修，终身维护，私自拆装设备造成损坏不在保修和退换范围之内。
	在正常使用情况下，如存在产品质量问题，不能正常工作，一年内提供免费维修或更换服务；一年以上三年以内提供收材料成本费，免维修费的保修服务。三年质保期内的维修往返运费由双方各自承担。三年质保期后提供收材料成本费、维修费、运费（指产品往返的双向运费）的维修服务产生的费用由用户本人承担。
	我方承诺我方提供之产品能满足用户生产产品的各项性能要求,且是按用户咨询样品要求供货.
